前言

在使用cadence orcad设计硬件原理图的阶段，为了减少一些重复性的工作，我们可以利用脚本工具进行快捷设计。

本文会教大家如何配置这样的工具，并且分享一个我正在用的小工具，

安装方法

1)capEasyCAD.tcl文件放到Cadence安装路径下的【*CadenceSPB_16.6toolscapturetclscriptscapAutoLoad】

2)capsym.olb和EasyCAD 文件文件放到Cadence脚本路径下【CadenceSPB_DATA】

使用方法

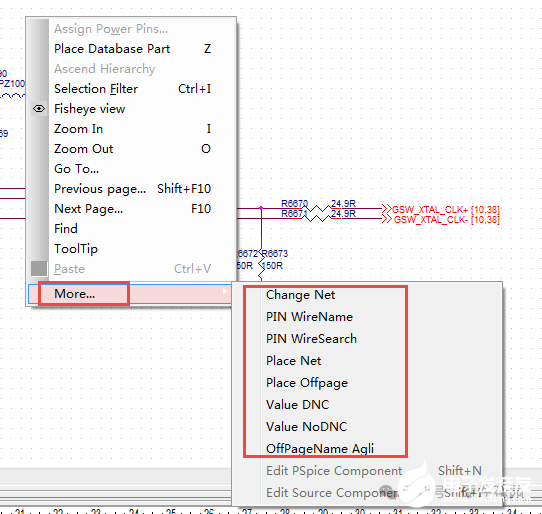

在图纸页面右键可看到当前支持的功能

1)【Change Net】--批量修改网络名称

选中需要修改的部分，比如将网络名出现XSW字符全部替换为FPGA，OK后完成替换。

此功能建议慎用！如果使用此功能，修改完成之后需要将原理图关闭并且除DSN以外的文件全部删掉，然后再打开此页并全部选中按回车键打开网络部分。从而完成原理图更新。

2)【PIN WireName】--批量生成pin脚的网络名称

批量选中需要生成网络的pin脚，右键执行【PINWireName】，pin上会自动增加与名称一致的网络。

3)【PIN WireSearch】--批量查找生成引脚的网络名称

首先制作一个excel表格，比如C37需要生成11111，C36需要生成22222等，制作完成后框选这部分数据，复制！

回到原理图中，批量选中需要生成网络的pin脚，右键执行【PINWireSearch】，pin上会自动查表，并生成对应的网络。

4)【Place Net】--批量生成网络名称

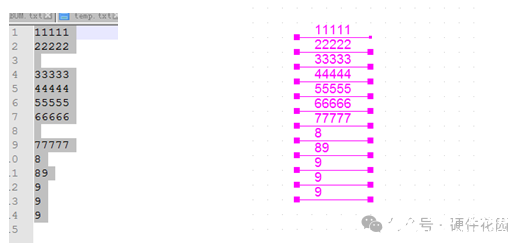

首先制作一个网络名称的列表，可以是excel也可以是txt。框选并复制！

回到原理图中，选择一页左侧有足够空白的图纸，右键执行【Place Net】，可以看到左侧会自动放置网络，待网络消失后，已复制到剪切板，回到需要放置的图页，粘贴网络。

5)【Place Offpage】--批量生成offpage

原理图中选中对应的网络线，右键执行【Place Offpage】后会自动生成对应名称的offpage。

如果原理图中选中的是offpage，则会生成与之相反方向的offpage

6)【Value DNC】--将元器件DNC

原理图中选中元器件，可将属性DNC，并保存器件参数保存。与【Value NoDNC】配合使用。

7)【Value NoDNC】--将元器件恢复属性

原理图中选中DNC的元器件，可将DNC之前的属性恢复回来。与【Value DNC】配合使用，手动DNC的无法恢复。

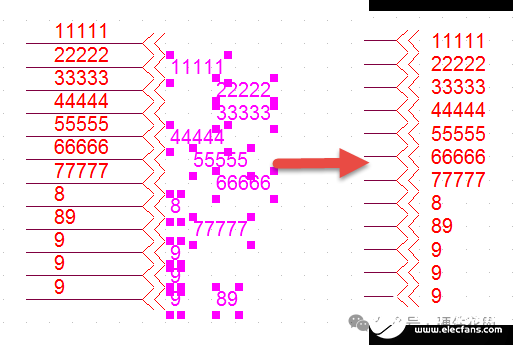

8)【OffPageName Agli】--将offpage的名称对齐

原理图中选中需要对齐的offpage的名称，只能选名称不能选中整个offpage。执行功能，offpage的名称会自动回到原位。如果方向是在左侧，会进行左对齐。
