手把手教你在orcad中设置CIS元器件数据库，提高工

1 前言

我们常用到的cadence原理图设计工具orcad ，其可以配置CIS元器件数据库，通过这个数据库，我们可以快速地根据指定的料号/参数/封装等条件查询所需要的元件，双击即可放置到原理图中。 CIS元器件数据库，就是实现上述查找元件、放置元件时所需要调用的数据库。本文将手把手教你如何在orcad中配置CIS元器件数据库。

2 设置步骤

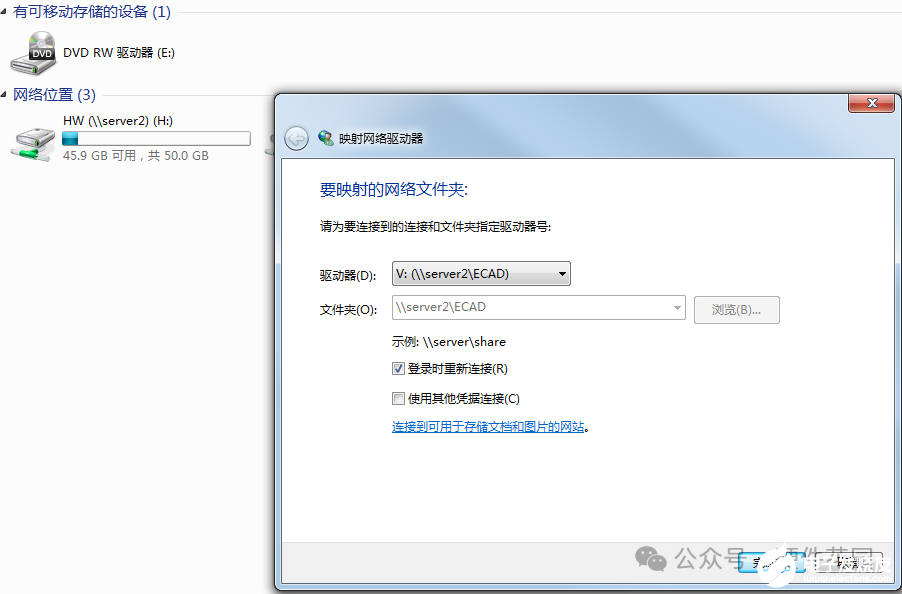

首先，如果想用在线版（数据共享、适合团队）的话，我们需要把存放元器件数据库和datasheet的文件夹映射成V盘（可以根据个人喜好设置）。如果想离线使用的话，那么只需在接下来的步骤中输入对应的文件路径即可。

然后，我们需要找到cadence安装目录【*:Cadencespb_16.3toolscapture】下的capture.ini文件，来设定CIS所链接的元件库和封装库的目录。

在capture.ini文件中加入(路径根据实际路径来修改)：

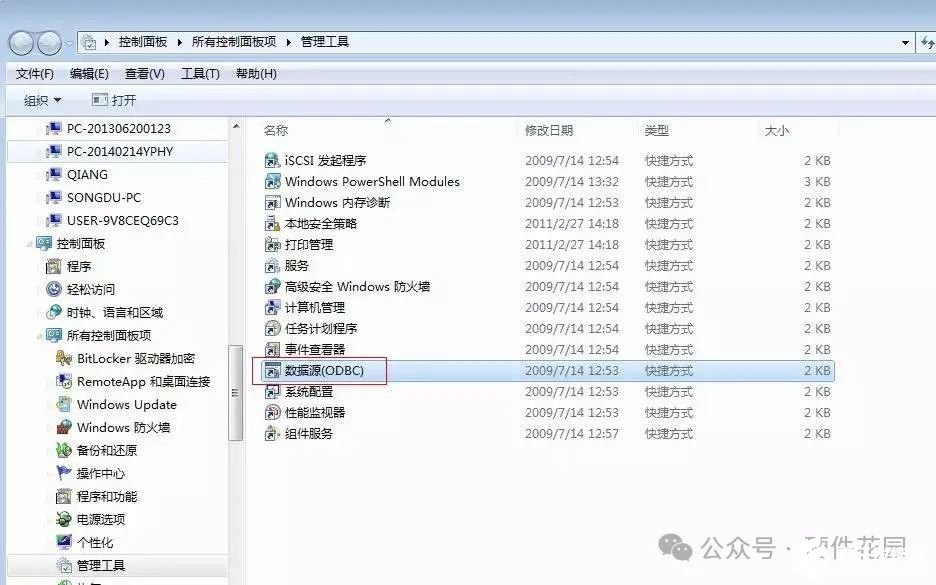

[Part Library Directories] Dir0=V:LIBsymbol 紧接着，我们再打开“控制面板”-“管理工具”的“数据源（ODBC）”设置工具。

如果你使用的是64位系统，请手动打开C:WindowsSysWOW64这个路径下的odbcad32.exe来打开数据源（ODBC）工具。

然后切换到“系统DSN”选项卡，点击添加，添加一个Microsoft Access Driver（*.mdb, *.accdb），选择我们服务器上的数据库V:LIBsymbolCIS_data。

填入名称CIS，点击确定就设定好了这个数据源。

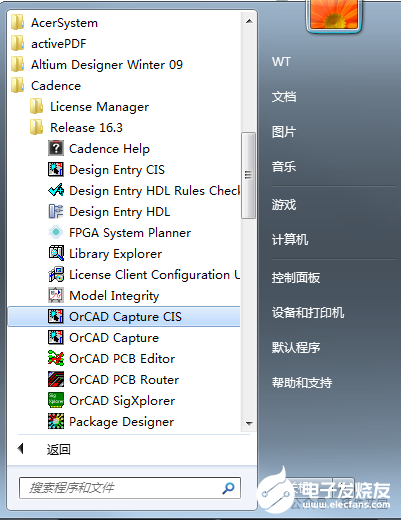

现在，我们回到Capture CIS中进行设置。 打开OrCAD Capture CIS,

选择OrCAD Capture CIS，同时勾选Use as default（以后就不用每次都选择了）。

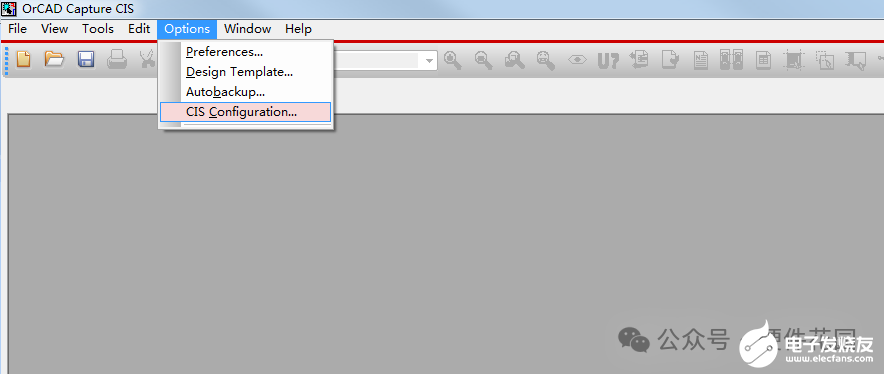

从菜单中打开CIS Configuration。

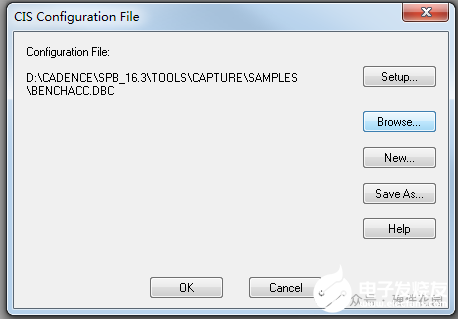

出现CIS Configuration File对话框，点击Browse。

选择路径为V:LIBCIS_SETUP.DBC，点击打开。

点击OK完成设置。

现在可以看看设置的效果了，随便新建一个原理图，按“Z”打开CIS Explorer。

就可以看到我们的Symbol库了，双击需要的器件就可以放置在原理图中。

3 结语

本文主要介绍了如何在cadence的orcad中配置CIS元器件数据库，一方面可以实现团队内数据共享，尽量保持数据资料的一致；另一方面，减少重复性工作，提高工作效率。

你学会了吗？赶快去试试吧。
