高级数字IC设计之灰度转二值化设计

这是一个能够成功上板实现的灰度转二值的 Verilog 程序设计，详细的数据延时与信号延时如下所示：

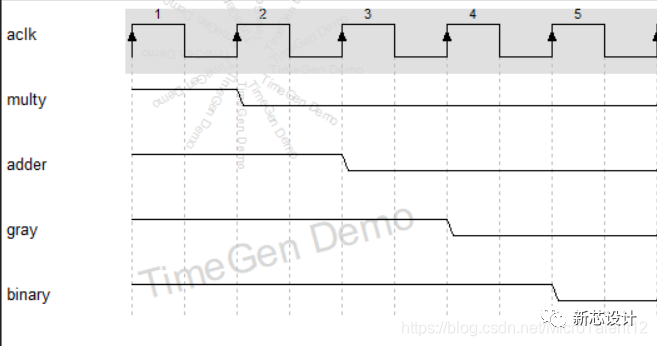

首先是输入 RGB 数据信号在第一个时钟上升沿到来的时候，开始从前级的模块输入到后级的模块。 此时，乘法打一拍、加法打一拍、灰度打一拍、二值打一拍。

这样，经过一系列操作，直到最终的二值输出，中间经历了 **4 **个时钟的延时。因此，行场同步控制信号也需要 4 个时钟的延时来和 RGB 数据同步。

RTL 代码

module Gray_Binary(
input  wire        aclk,
input  wire        aresetn,
input  wire [23:0] rgb,
input  wire        i_h_sync,
input  wire        i_v_sync,
output reg         binary,
output reg         o_h_sync,
output reg         o_v_sync
);


reg  [15:0] multy1,multy2,multy3;
reg  [15:0] adder;
reg  [7:0]  gray;
wire [7:0]  i_r_8b;
wire [7:0]  i_g_8b;
wire [7:0]  i_b_8b;


assign i_r_8b = rgb[23:16];
assign i_g_8b = rgb[15:8];
assign i_b_8b = rgb[7:0];


reg i_h_sync_delay_1;
reg i_h_sync_delay_2;
reg i_h_sync_delay_3;
reg i_v_sync_delay_1;
reg i_v_sync_delay_2;
reg i_v_sync_delay_3;


always @(posedge aclk)begin
    multy1 <= i_r_8b * 8'd76;
    multy2 <= i_g_8b * 8'd150;
    multy3 <= i_b_8b * 8'd30;
end


always @(posedge aclk)begin
    adder <= multy1 + multy2 + multy3;
end


always @(posedge aclk)begin
    gray <= adder[15:8];
end


always @(posedge aclk)begin
    binary <= (gray< 8'd58)?1'b1:1'b0;
end


always @(posedge aclk or negedge aresetn) begin
    if(!aresetn)begin
        i_h_sync_delay_1<=0;
        i_h_sync_delay_2<=0;
        i_h_sync_delay_3<=0;
        i_v_sync_delay_1<=0;
        i_v_sync_delay_2<=0;
        i_v_sync_delay_3<=0;
    end
    else begin
        i_h_sync_delay_1 <= i_h_sync;
        i_h_sync_delay_2 <= i_h_sync_delay_1;
        i_h_sync_delay_3 <= i_h_sync_delay_2;
        o_h_sync <= i_h_sync_delay_3;

        i_v_sync_delay_1 <= i_v_sync;
        i_v_sync_delay_2 <= i_v_sync_delay_1;
        i_v_sync_delay_3 <= i_v_sync_delay_2;
        o_v_sync <= i_v_sync_delay_3;
    end
end


endmodule
