Virtuoso中使用skill脚本实现不同pdk的替换

IC设计中，时常会遇到工艺替换的问题，使用新工艺替换旧工艺，或者这家的换那家的。

换工艺的时候，电路图一般需要换成对应工艺的pdk。使用skill脚本可以方便地快速替换。

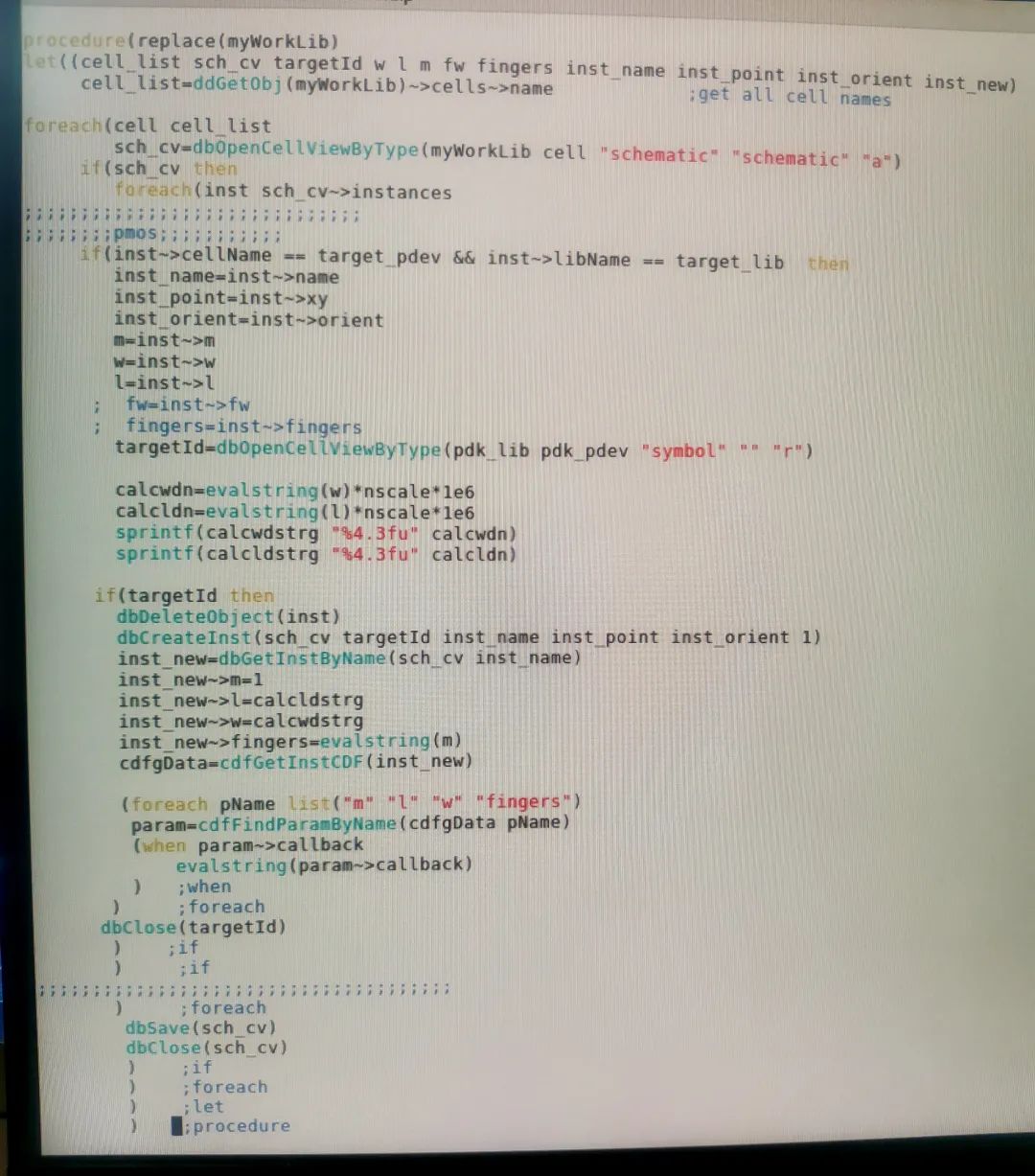

下面的脚本，原始的是从知乎上复制的，但是有点小问题，改了一下，然后加入了器件size 的scale，只需要定义一个scale值，比如0.5um的工艺换为0.25um，定义scale=0.5，这样，替换后器件的W和L值也相应的缩小为原来的一半。

在程序开头定义被替换的和pdk的lib和cell名以及scale值。上面只给出了pmos的替换 可以一起加入nmos，电阻，电容等器件的替换。各个器件的参数定义不一样，需要查看器件的cdf。

写好程序，保存为.il文件（如replace.il）在virtuoso运行的目录下，在CIW中使用语句：load（ “repale.il”）即可加载成功。运行程序：replace（“要替换的库replaced_lib”）即可。
