【LED台灯照明方案】24V 2A无频闪线性调光 内置

一：方案名称

【LED台灯照明方案】24V 2A无频闪线性调光 内置MOS降压恒流 LED台灯驱动IC芯片FP7102

二：方案品牌

远翔FEELING（雅欣）

三：方案描述

FP7102是一款LED恒流控制芯片，工作电压范围从3.6V到28V，占空比从0-100%，目前主要应用于安防大功率红外LED驱动（多灯，阵列式二代，三代),转换效率高达90%，LED电流精度控制在±2%。可以驱动1W到5W的LED阵列，目前广泛应用于MR16, GU10 LED 3X1W,1x3W,1X5W. 多组红外LED串并联恒流驱动, 其他大功率LED恒流驱动.具有多重LED 保护功能包括LED 内置过电流, 过温度保护功能,软启动功能(SS).在系统故障出现的时候, 电源系统进入保护状态,直到故障解除,系统又 重新进入正常工作模式。采用SOP-8L封装，底部带有散热片。

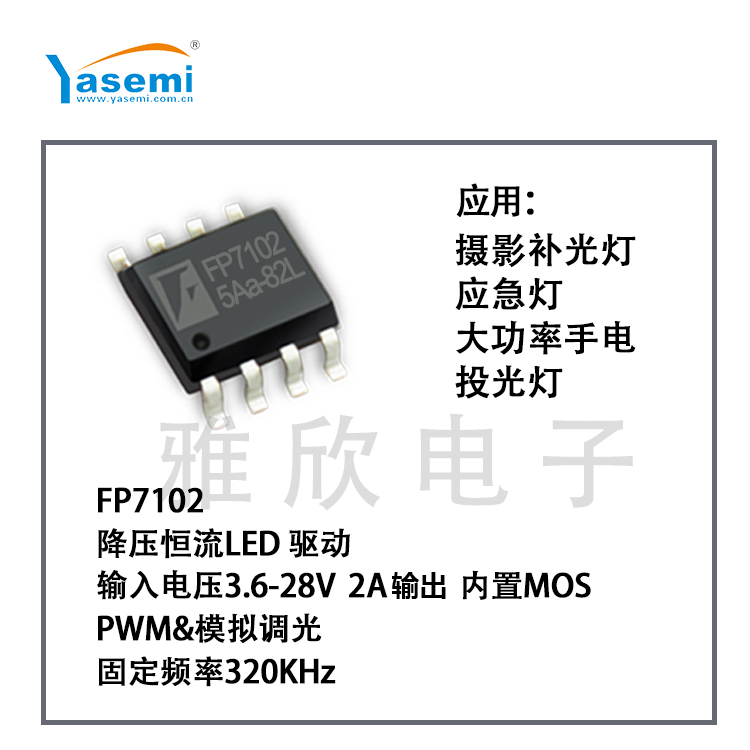

四：方案图片

五：方案功能及特点

■工作范围3.6V到28V直流电压输入

■占空比从0-100%

■输出电流2A,±2%的输出电流精度

■90%以上的效率

■LED过流保护

■LED过温保护

■DIM/EN引脚进行模拟调光和PWM调光

■输出可调的恒流控制方法

六：应用范围

LED台灯、LED头灯、LED手电筒、LED舞台灯、LED小夜灯、LED射灯、LED地摊灯等。

七：脚位信息

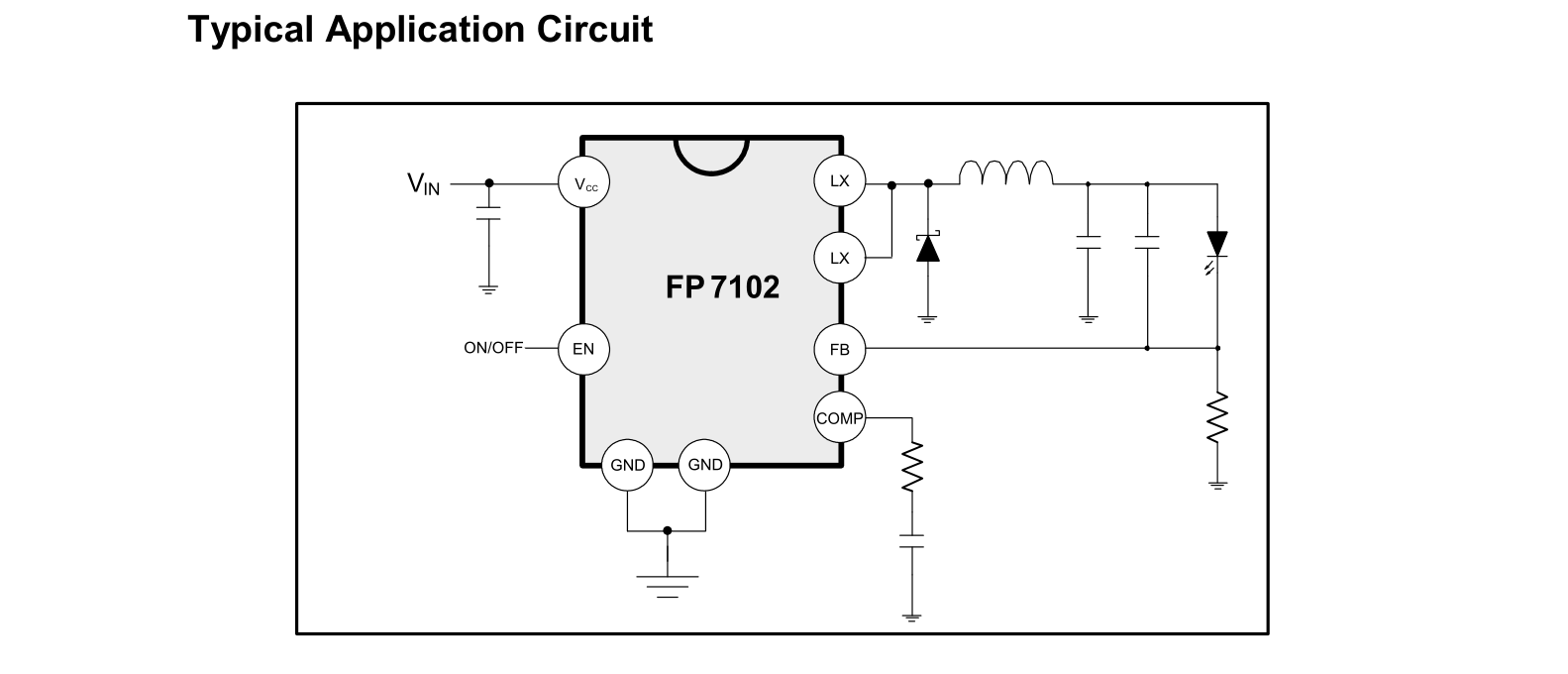

八：典型应用图
