AR路由器配置VRRP主备备份示例

组网需求

如图1所示，HostA通过Switch双归属到RouterA和RouterB。用户希望实现：

1、正常情况下，主机以RouterA为默认网关接入Internet，当RouterA故障时，RouterB接替作为网关继续进行工作，实现网关的冗余备份。

2、RouterA故障恢复后，可以重新成为网关。

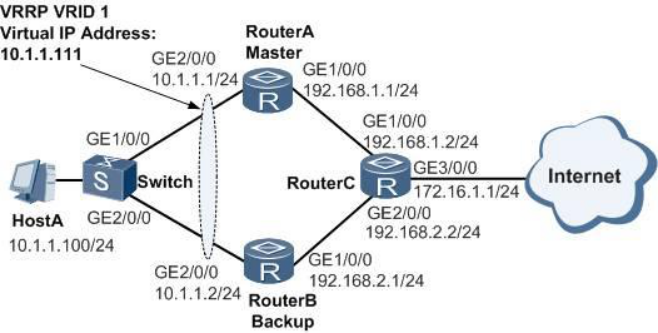

图1配置VRRP主备备份组网图

配置思路

采用VRRP主备备份实现网关冗余备份，配置思路如下：

1.配置各设备接口IP地址及路由协议，使各设备间网络层连通。

2.在RouterA和RouterB上配置VRRP备份组。其中，RouterA上配置较高优先级和20秒抢占延时，作为Master设备承担流量转发；RouterB上配置较低优先级，作为备用路由器，实现网关冗余备份。

操作步骤

1.配置设备间的网络互连

#配置设备各接口的IP地址，以RouterA为例。RouterB和RouterC的配置与之类似，详见配置文件。

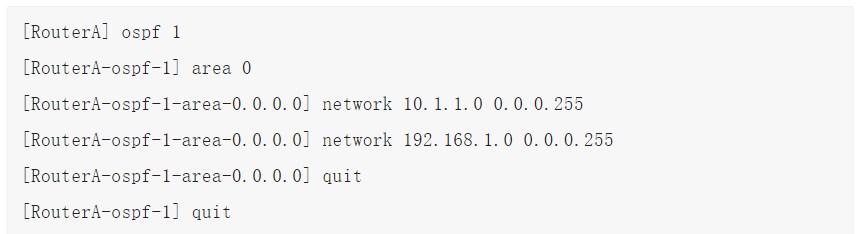

#配置RouterA、RouterB和RouterC间采用OSPF协议进行互连。以RouterA为例，RouterB和RouterC的配置与之类似，详见配置文件。

2.配置VRRP备份组

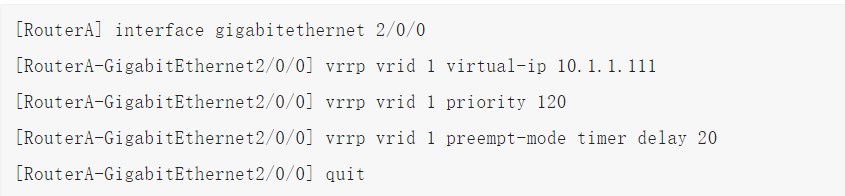

#在RouterA上创建VRRP备份组1，配置RouterA在该备份组中的优先级为120，并配置抢占时间为20秒。

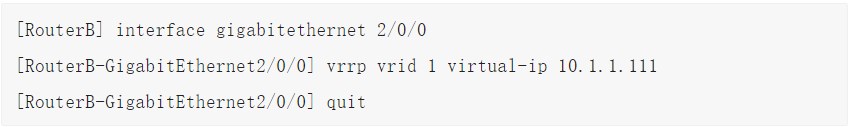

#在RouterB上创建VRRP备份组1，其在该备份组中的优先级为缺省值100。

3.验证配置结果

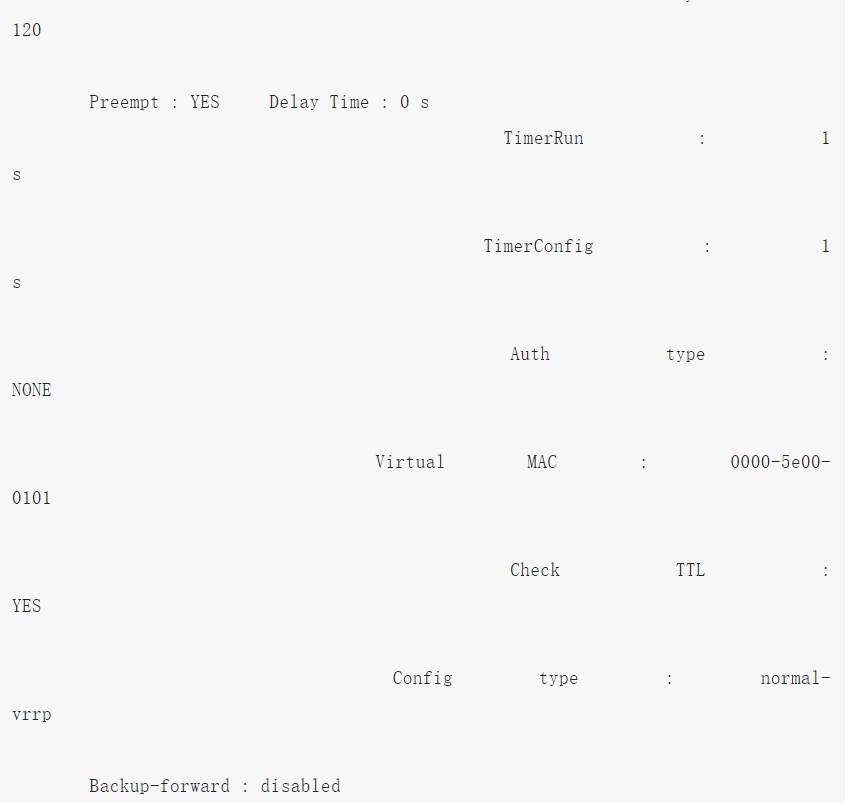

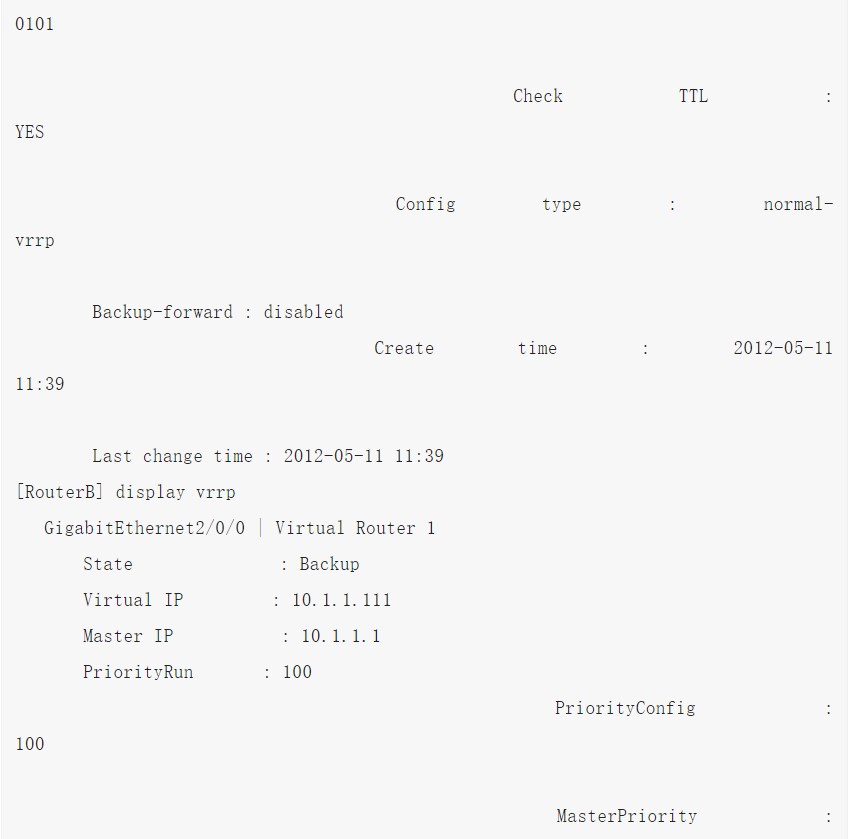

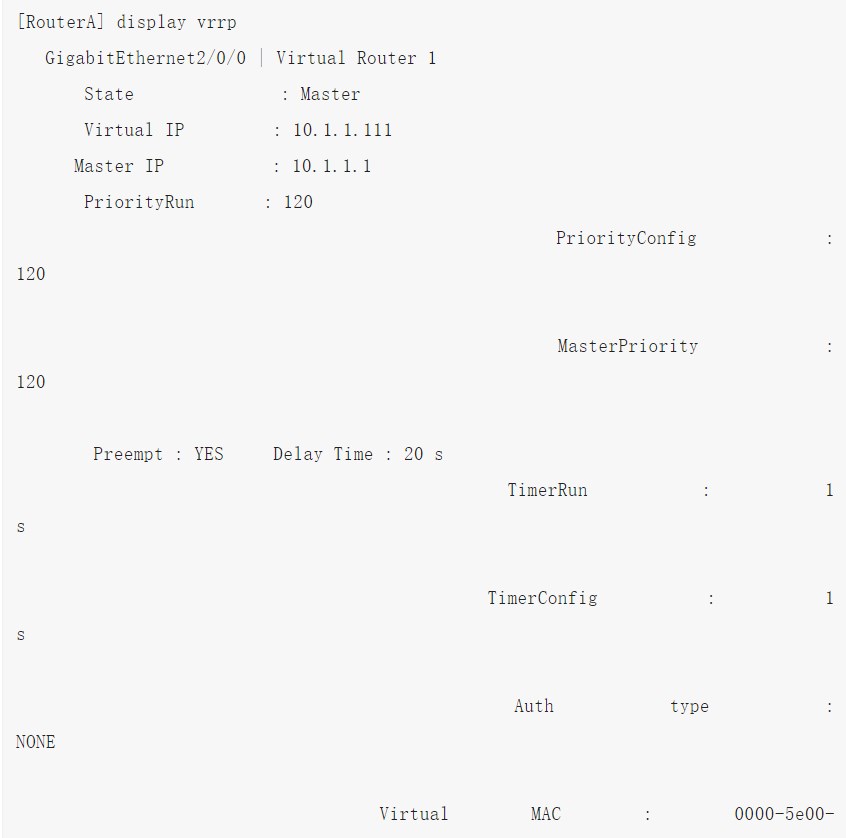

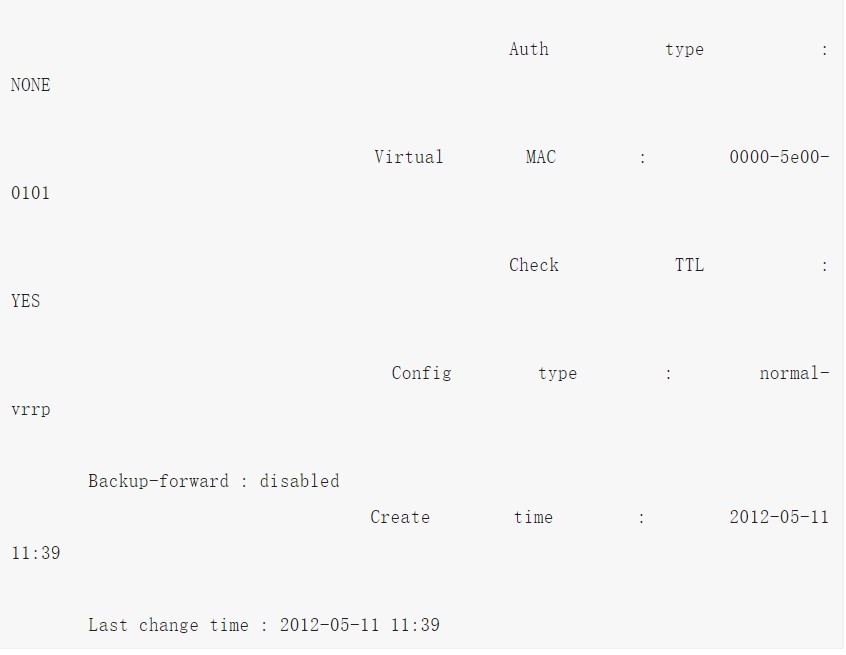

#完成上述配置以后，在RouterA和RouterB上分别执行display vrrp命令，可以看到RouterA在备份组中的状态为Master，RouterB在备份组中的状态为Backup。

#在RouterA的接口GE2/0/0上执行shutdown命令，模拟RouterA出现故障。

[RouterA] interface gigabitethernet 2/0/0

[RouterA-GigabitEthernet2/0/0] shutdown

[RouterA-GigabitEthernet2/0/0] quit

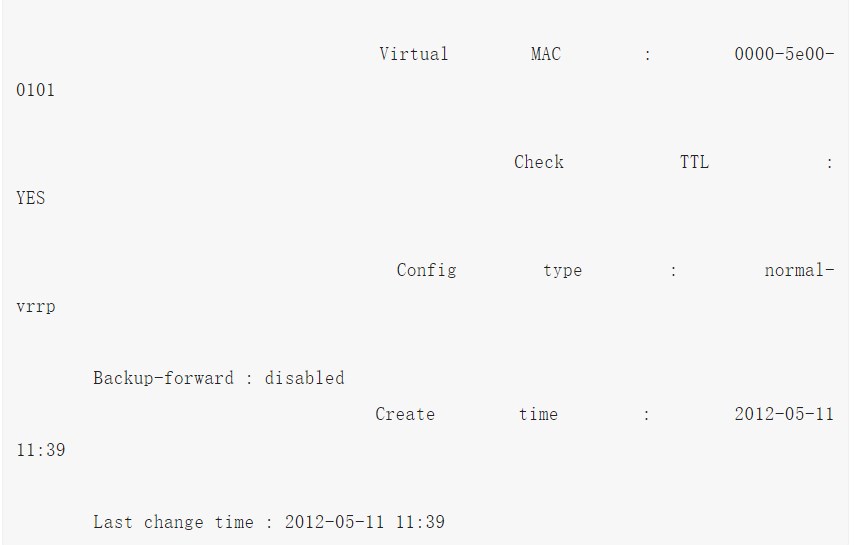

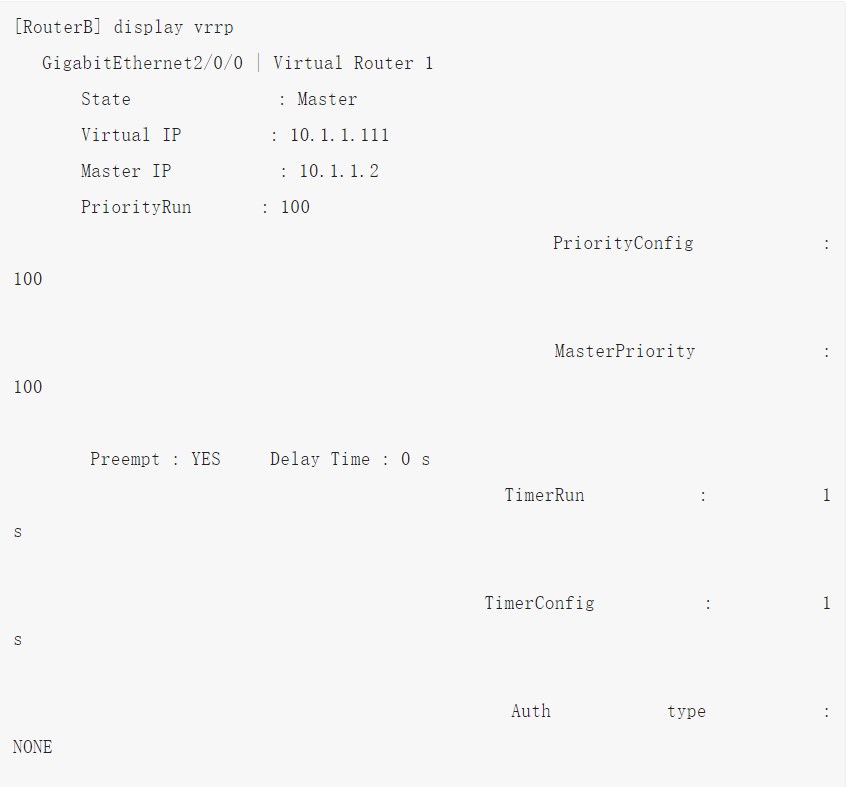

#在RouterB上执行display vrrp命令查看VRRP状态信息，可以看到RouterB的状态是Master。

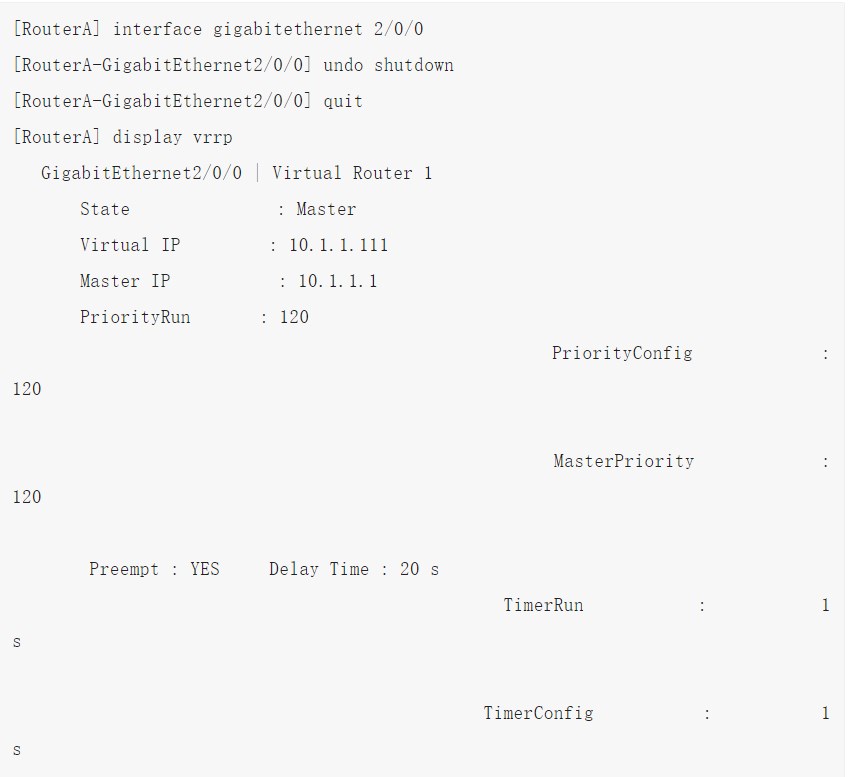

#在RouterA的接口GE2/0/0上执行undo shutdown命令，等待20秒后，在RouterA上执行display vrrp命令查看VRRP状态信息，可以看到RouterA的状态恢复成Master。
