应急电源方案：FP7209单节锂电升压恒流80V支持P

FP7209 是一颗升压恒流LED 驱动IC，控制外部开关NMOS，输入低启动电压2.8V，VFB反馈电压0.25V，反馈电压低，取样电阻功率损耗也降低，整体转换效率提升。软启动时间透过外部电容调整，LED开路保护透过外部电阻调整，LED短路保护透过SC控制NMOS；调光控制DIM Pin，DIM内部有滤波器，可以实现线性与数位调光；输入透过分压电阻接 到EN pin，可以控制FP7209启动与关闭电压准位；有过电流保护，避免开关NMOS电流过大造成损坏；内置过热保护功能。

特色

➢ 启动电压2.8V(低于5V采用输出端供电线路）

➢工作电压范围5V~100V（高于24V采用稳压20V供电线路）

➢VFB反馈电压0.25V

➢线性与数位调光控制

➢关机耗电流最大6μA

➢固定工作频率150kHz/ SOP-8L(EP)

➢可调工作频率100kHz ~ 1000kHz/ TSSOP-14L(EP)

➢可调软启动时间/ TSSOP-14L(EP)

➢可调输入低电压保护(UVP)/ TSSOP-14L(EP)

➢LED开路保护(OVP)

➢LED短路保护(SCP)/ TSSOP-14L(EP)

➢开关NMOS过电流保护(OCP)

➢过热降LED电流保护

➢过温保护(OTP)

➢封装SOP-8L(EP), TSSOP-14L(EP)

➢热保护

应用案例

1、显示器背光

2、车灯

3、摄影灯

4、升降压恒流模块

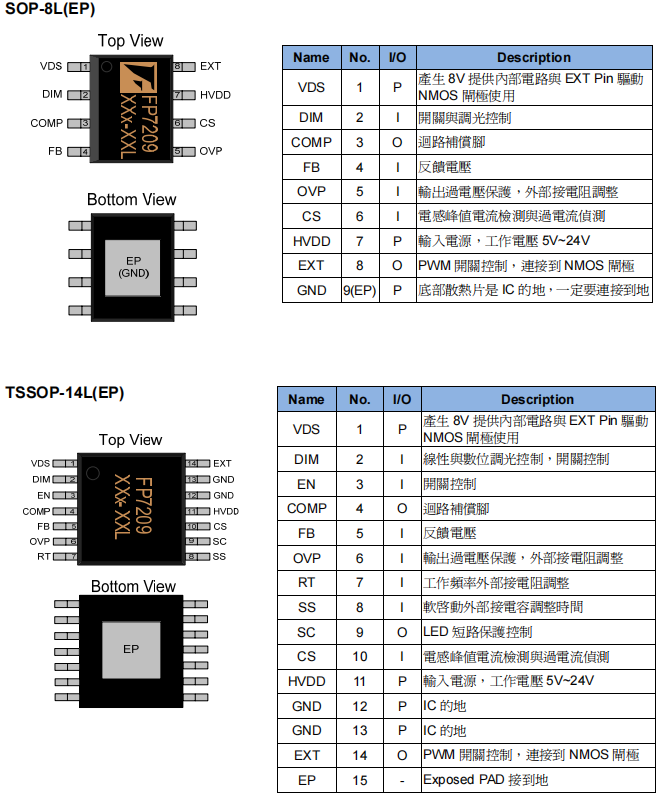

封装脚位

应用电路图

PCB资料

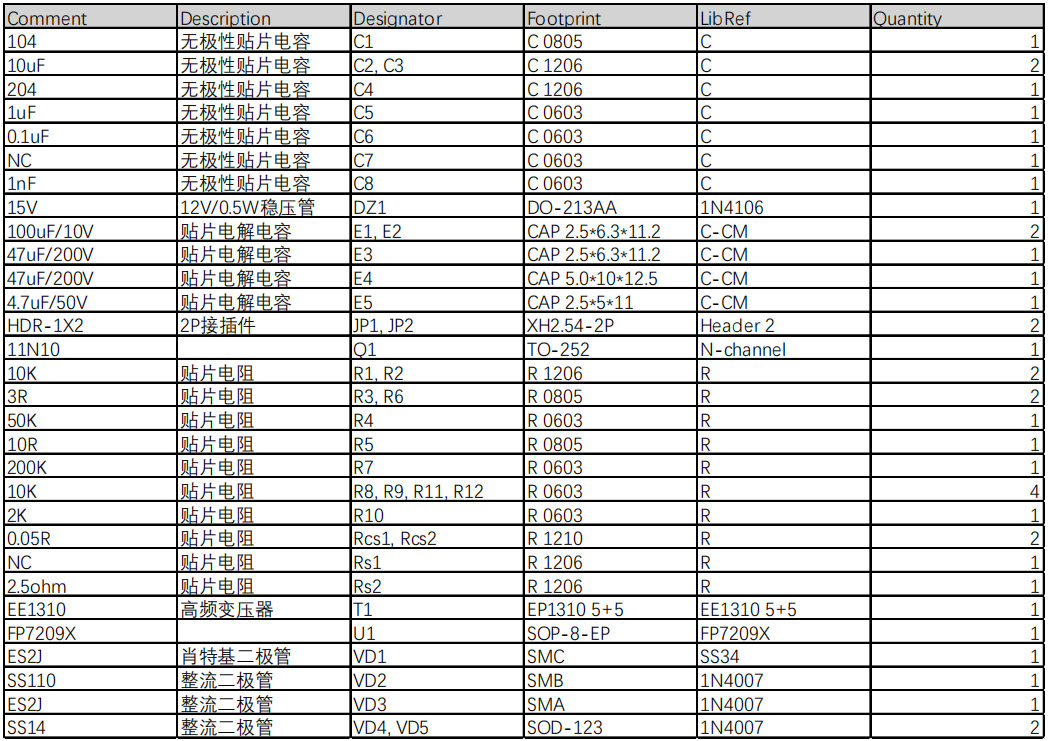

BOM清单
