FP7195原厂内部设计开发软件：降压恒流转模拟调

FP7209 是一颗升压 LED 驱动 IC，控制外部开关 NMOS，输入低启动电压 2.8V，工作 电压 5V，VFB反馈电压 0.25V，反馈电压低，取样电阻功率损耗也降低，整体转换效率提升。软 启动时间透过外部电容调整，LED 开路保护透过外部电阻调整，LED 短路保护透过 SC 控制 NMOS；调光控制 DIM Pin，DIM 内部有滤波器，可以实现线性与数位调光；输入透过分压电阻接到 EN pin，可以控制 FP7209 启动与关闭电压准位；有过电流保护，避免开关 NMOS 电流过大造成损坏；内置过热保护功能。

特色

➢ 启动电压 2.8V

➢工作电压范围 5V~24V

➢VFB反馈电压 0.25V

➢线性与数位调光控制

➢关机耗电流最大 6μA

➢固定工作频率 150kHz/ SOP-8L(EP)

➢可调工作频率 100kHz ~ 1000kHz/ TSSOP-14L(EP)

➢可调软启动时间/ TSSOP-14L(EP)

➢可调输入低电压保护(UVP)/ TSSOP-14L(EP)

➢LED 开路保护(OVP)

➢LED 短路保护(SCP)/ TSSOP-14L(EP)

➢开关 NMOS 过电流保护(OCP)

➢过热降 LED 电流保护

➢过温保护(OTP)

➢封装 SOP-8L(EP), TSSOP-14L(EP)

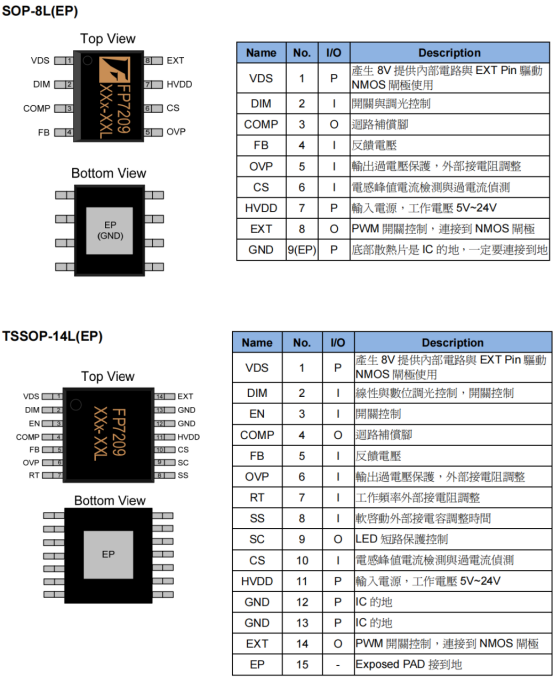

一、引脚功能

二、开发设计软件

1.FP7209参数计算

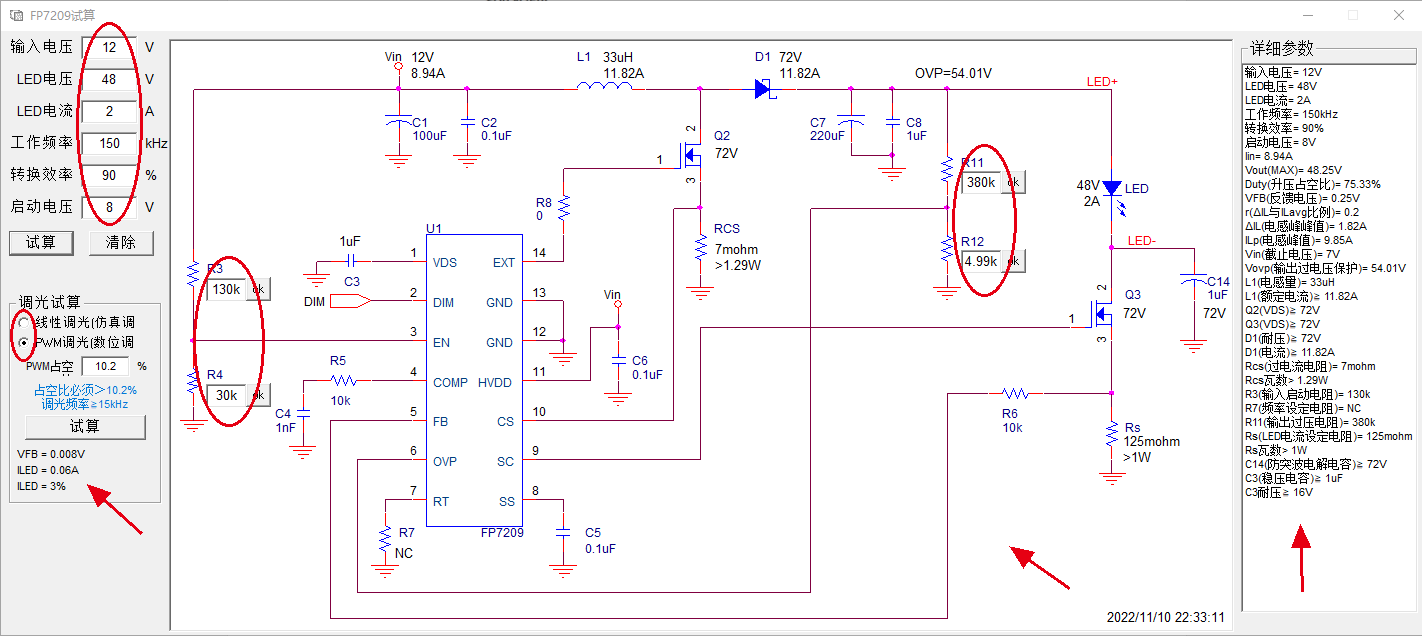

画圈位置手动输入或者选择选项，箭头部分为软件自动计算生成。

总结

原厂内部自研软件，下载后如遇杀毒软件提示风险忽略即可。
