远翔DC-DC降压恒流LED双路调光IC RGB共阳极无频闪调

方案名称

【舞台灯RGB调光驱动方案】DC-DC降压恒流LED双路调光芯片FP7126，共阳极高辉无频闪调光，调光深度可达万分之一

描述

FP7126 是平均电流模式控制的 LED 驱动 IC，具有稳定输出恒流的能力，优秀的负载调整率与高精度的电流控制。不用额外增加外部补偿元件，简化 PCB 板设计。可接受 PWM 数位调光，建议调光频率 0.1kHz~20kHz。

特色

高速反应回路

可接受PWM数位调光

具有过温保护功能

短路保护功能

输入欠压保护

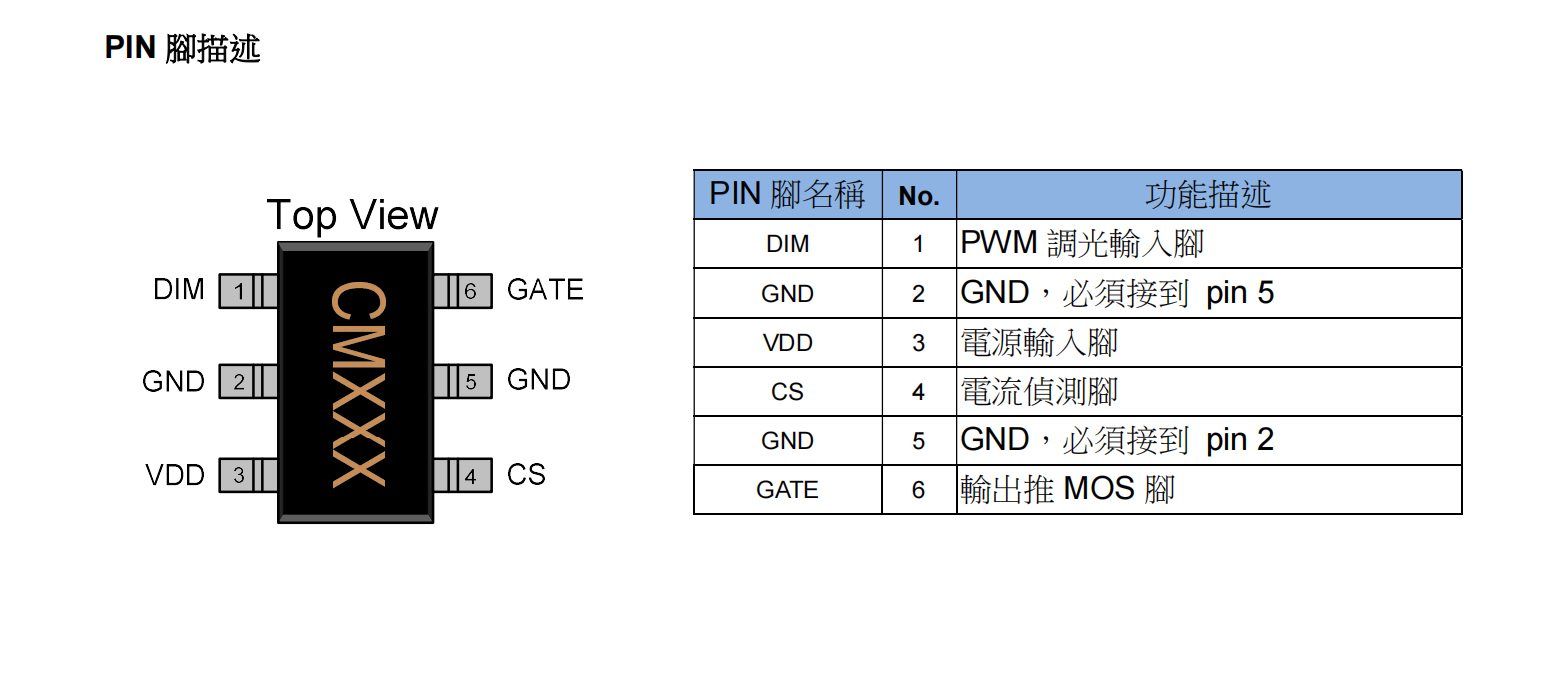

脚位描述

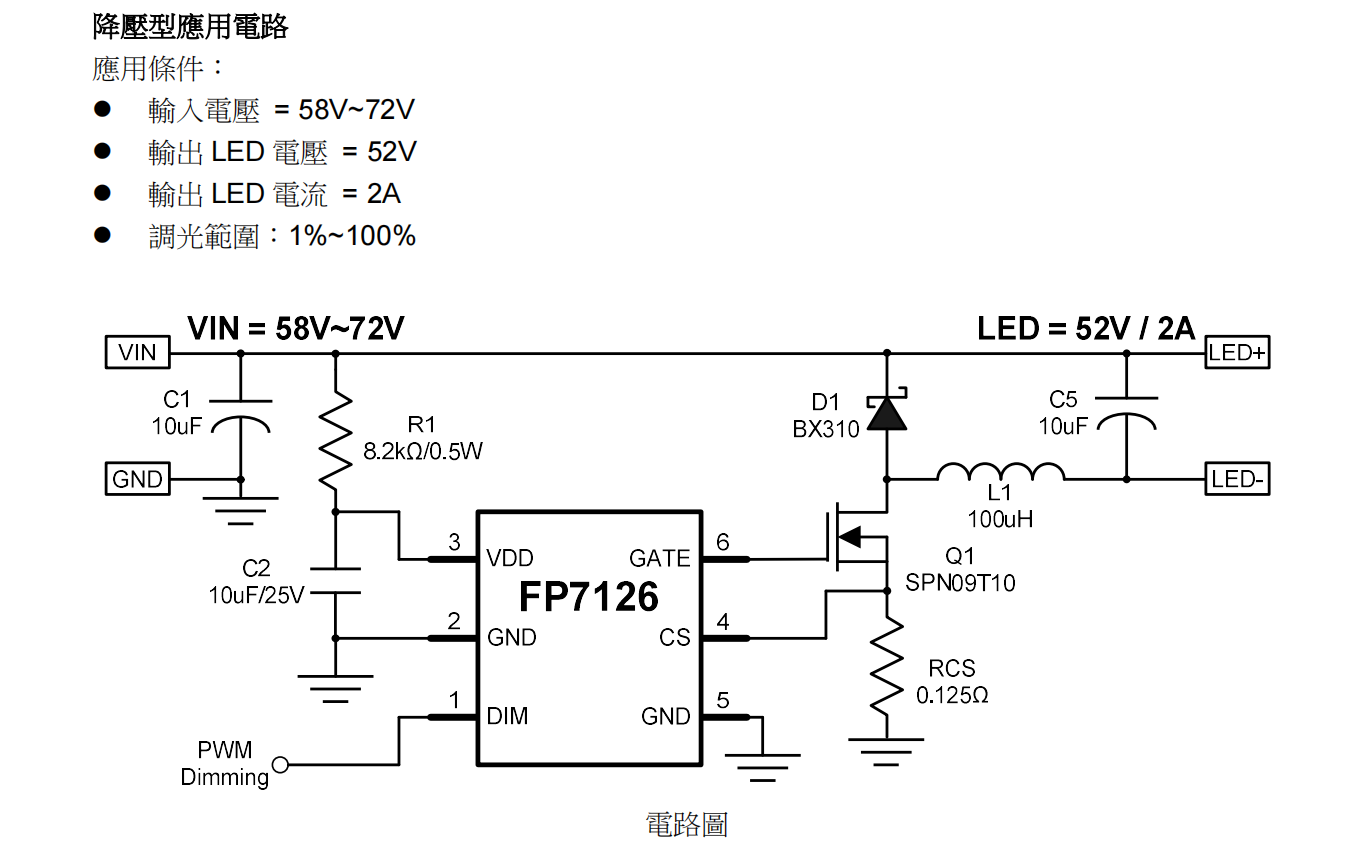

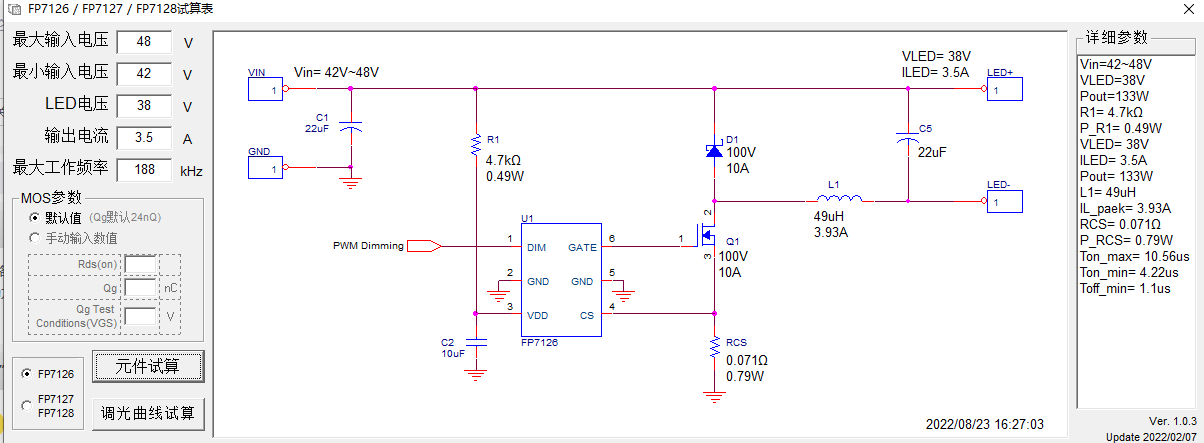

应用线路图

C1：输入电容，电容值依输出瓦数决定，稳定输入电压纹波。

C2：VDD 稳压电容，建议使用贴片电容(MLCC)。

C5：输出电容：降低输出电流纹波，改善 EMI 电磁辐射。

R1：降压电阻，此电阻会消耗较大瓦数，建议采用多电阻并联方式。

RCS：输出电流设定电阻，建议尽量靠近 IC，降低输出电流侦测误差。

D1：输出滤波二级管，建议使用萧特基二级管，降低在二级管上的功率损耗。

Q1：FP7126 输出推 MOS 控制回路电流，此 MOS 需挑选合适的内阻(Rds(ON))与闸极电荷总量(Qg)。

L1：此电感提供电路回路储能/放能与滤波功能，输出瓦数越大线径要越粗；电感量会直接影响工作频率，需依照工作条件设计合适的电感值。

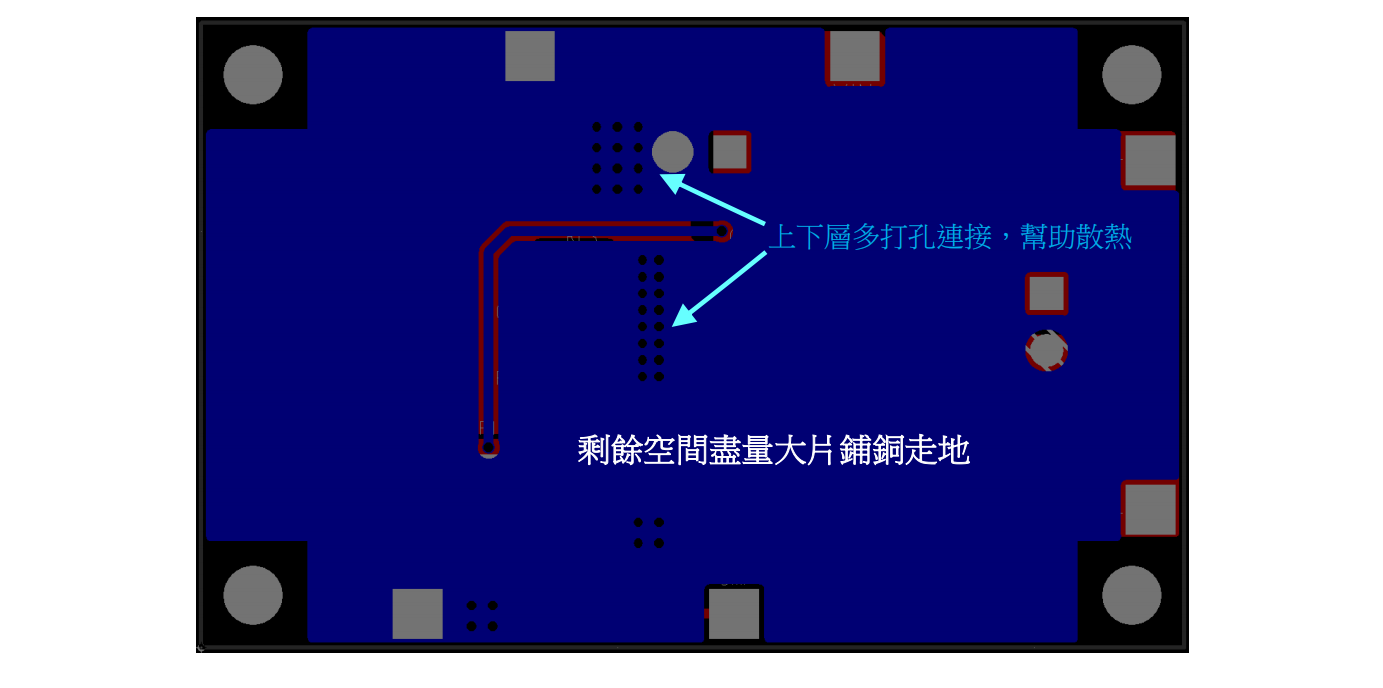

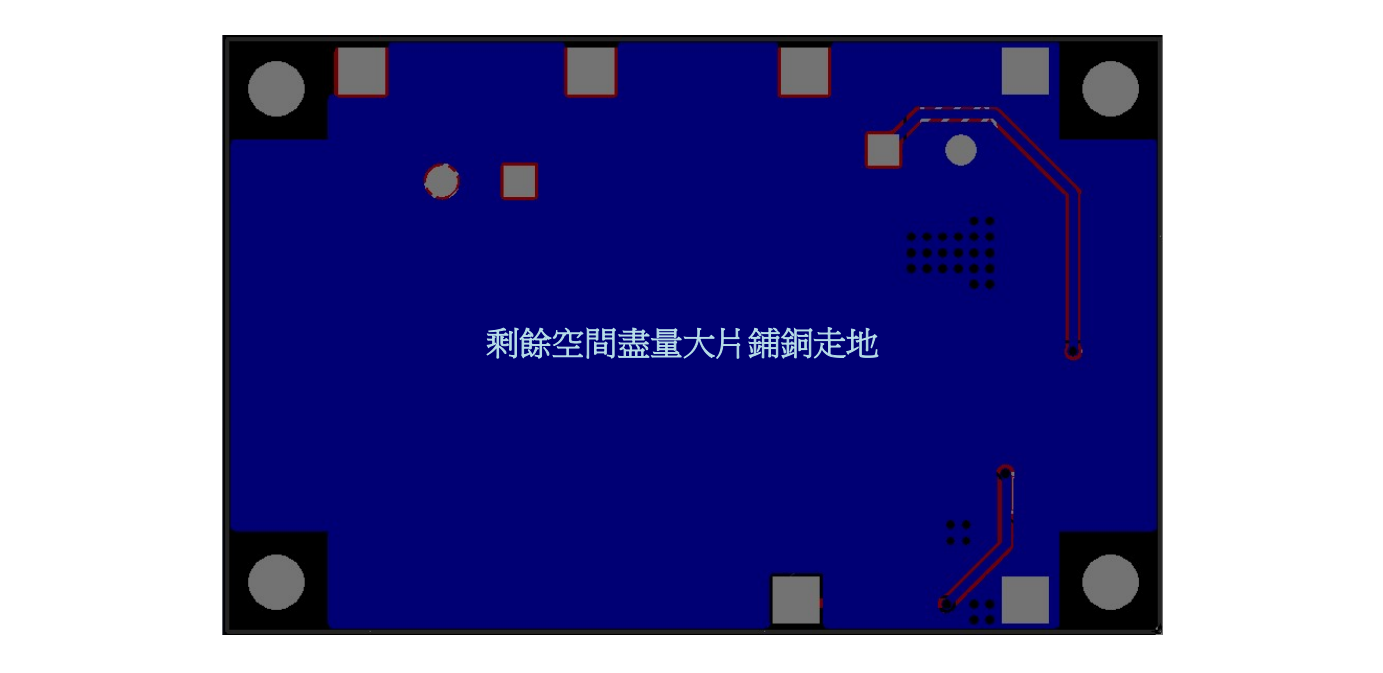

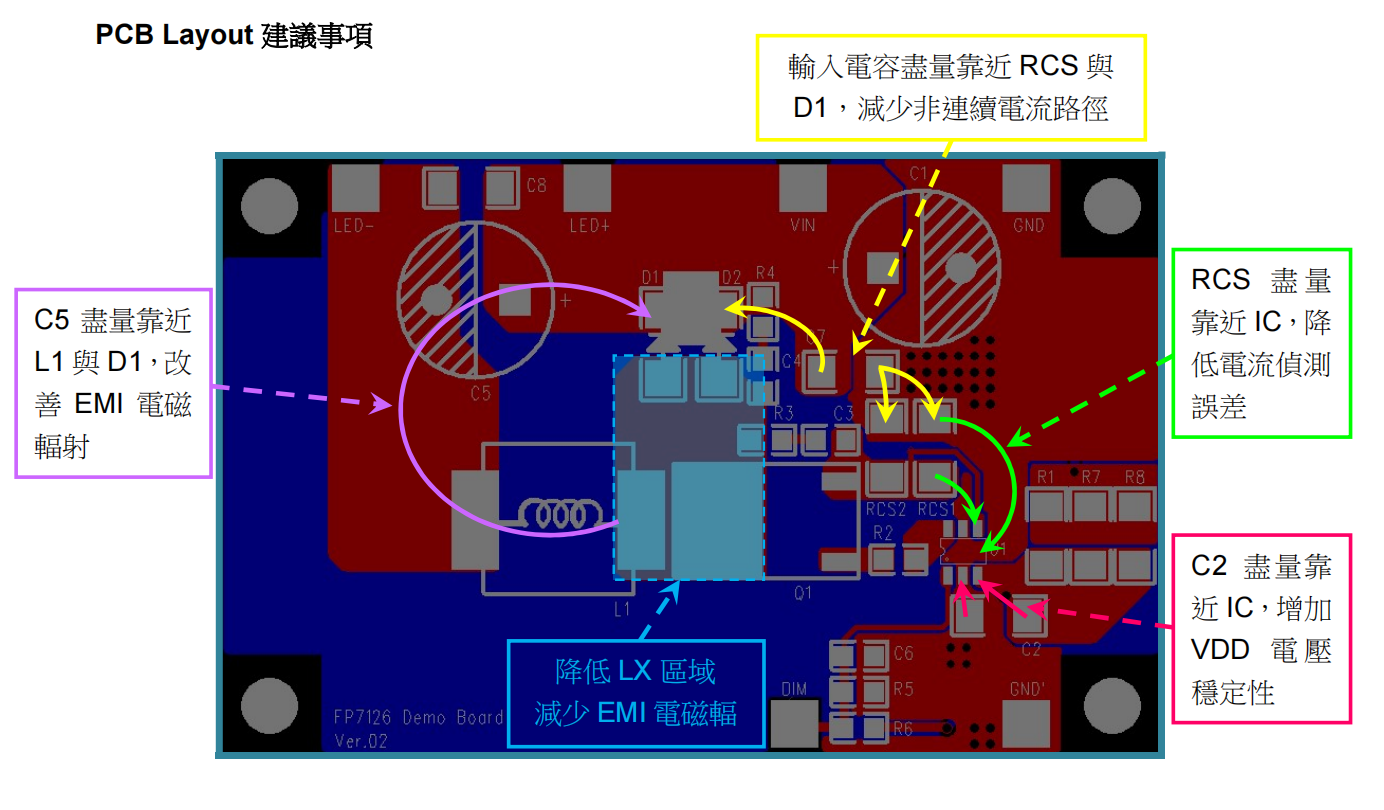

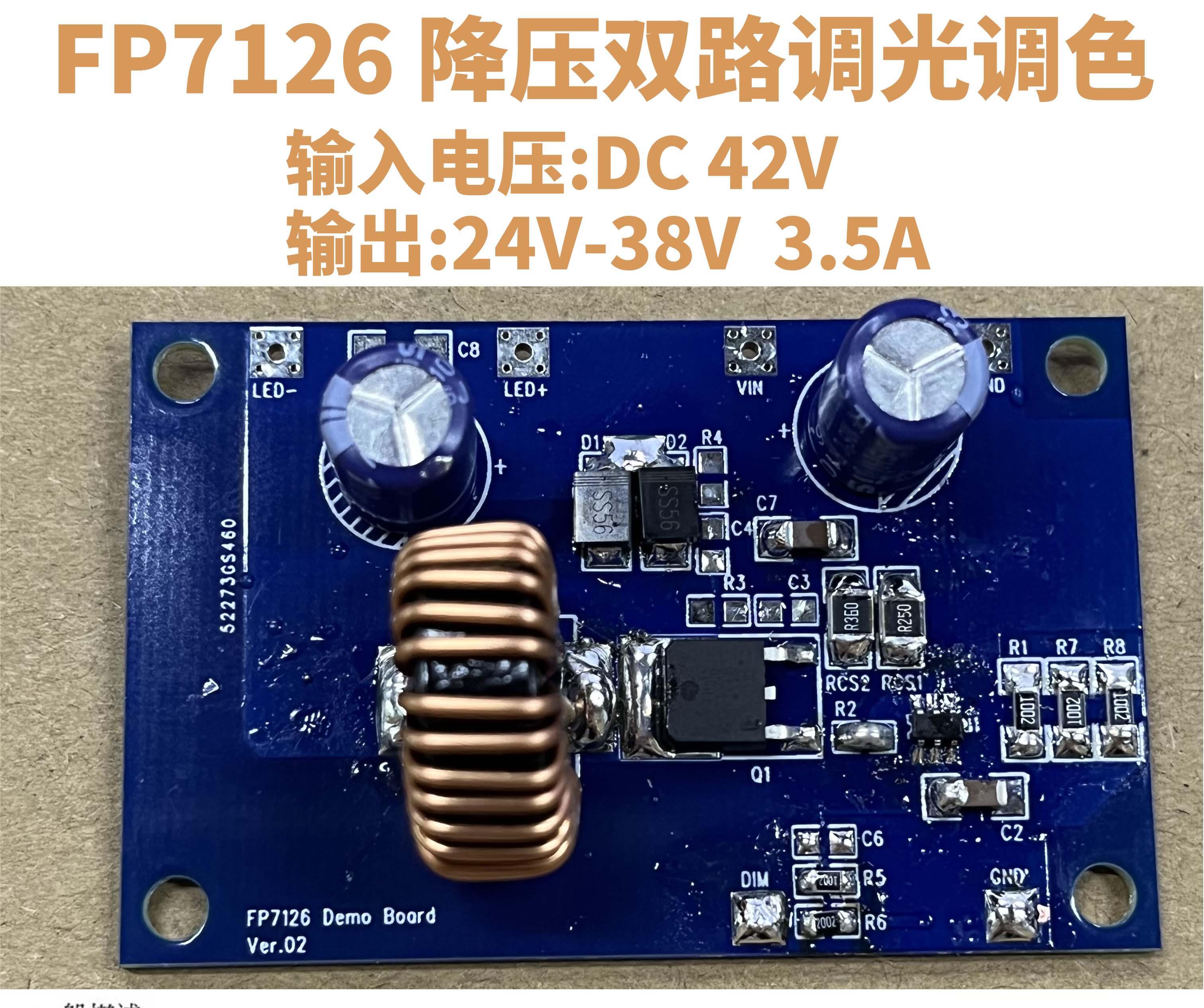

Demo测试板

方案名称

远翔DC-DC内置MOS降压恒流芯片FP7127，调光深度0.01%，应用于舞台灯/轨道灯调光方案

描述

FP7127 是平均电流模式控制的 LED 驱动 IC，具有稳定输出恒流的能力，优秀的负载调整率与高精度的电流控制。不用额外增加外部补偿元件，简化 PCB 板设计。FP7127 可接受 PWM 数位调光，建议调光频率 0.1kHz~20kHz。

特色

高速反应回路

可接受数位调光

具有过温保护功能

短路保护功能

输入欠压保护

脚位描述

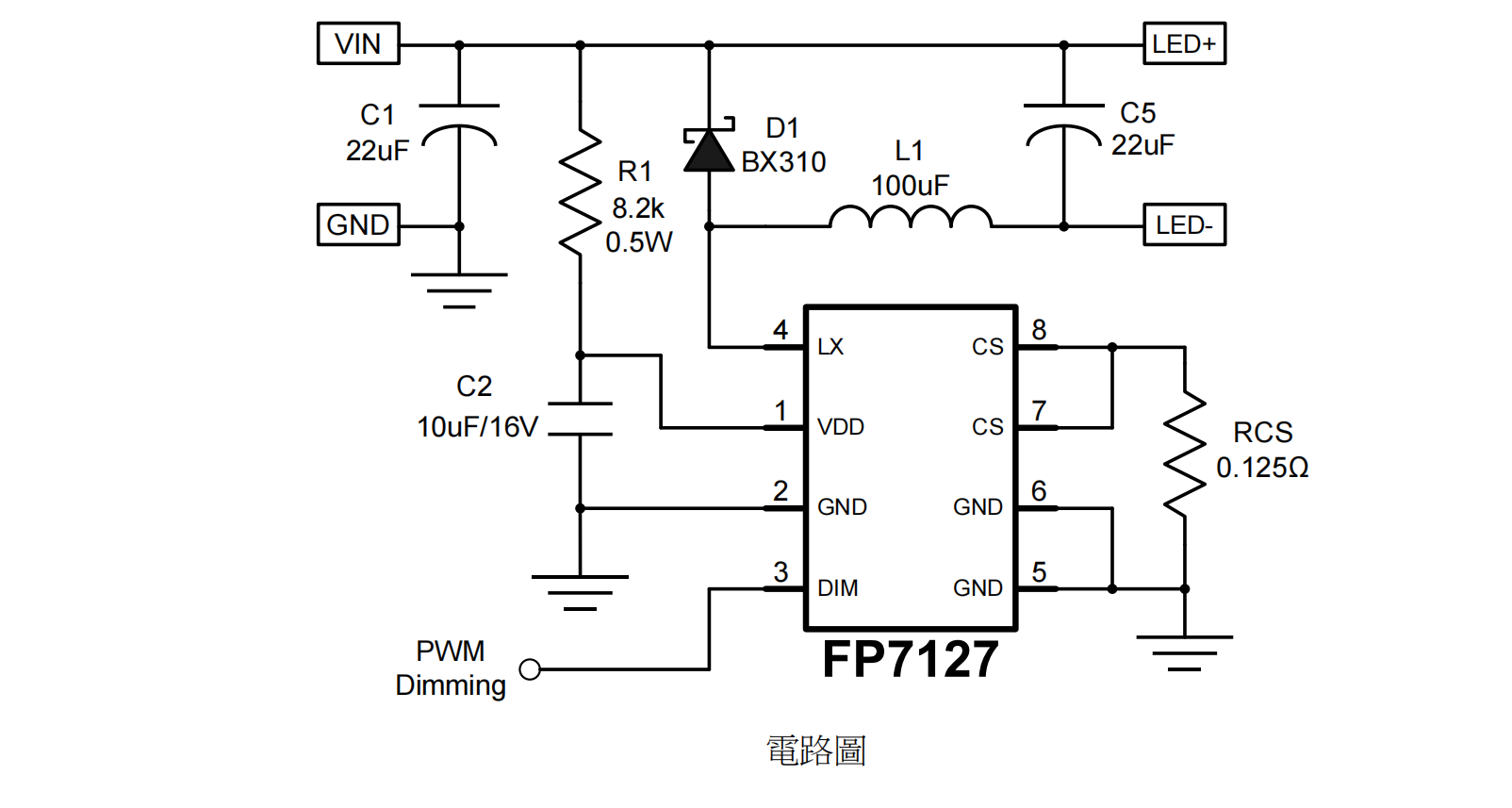

线路图

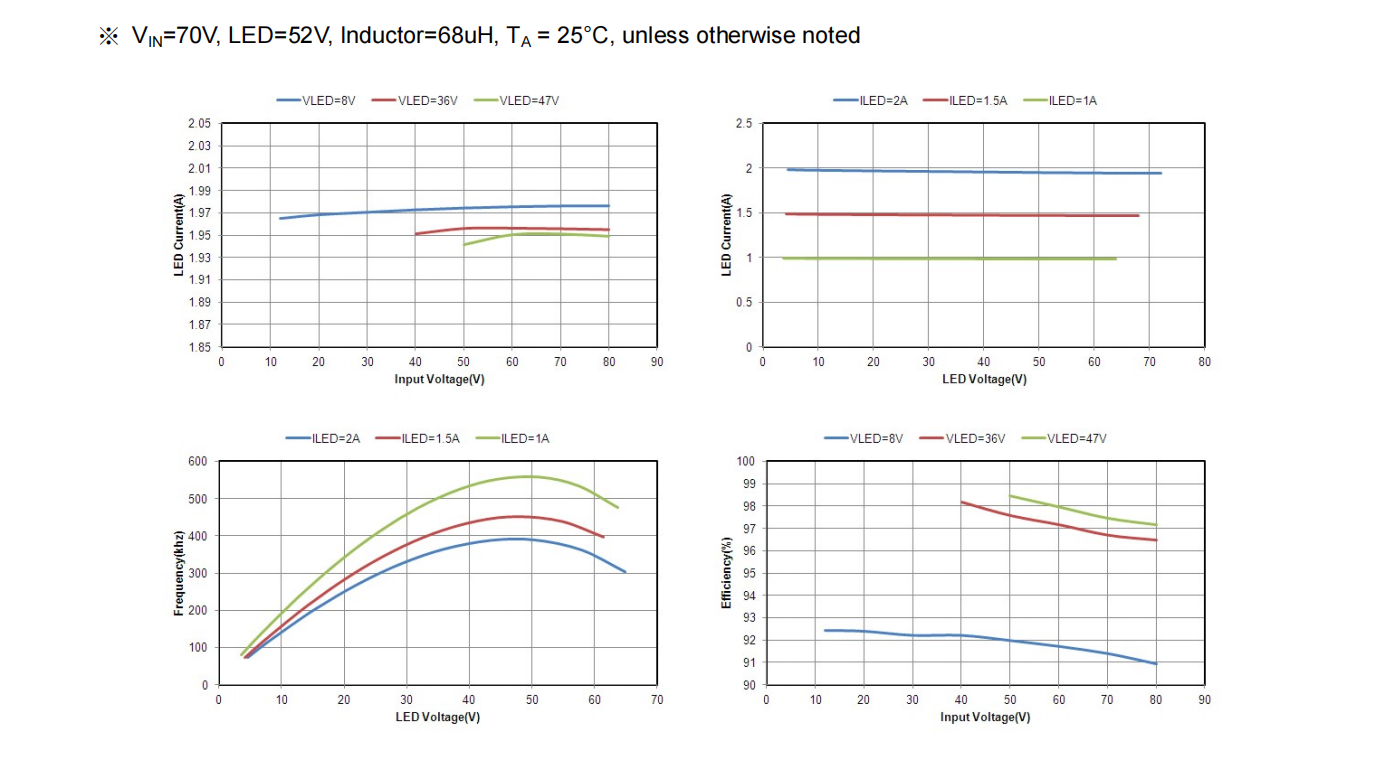

应用条件：

输入电压 = 58V~72V

输出LED电压 = 52V

输出LED电流 = 2A

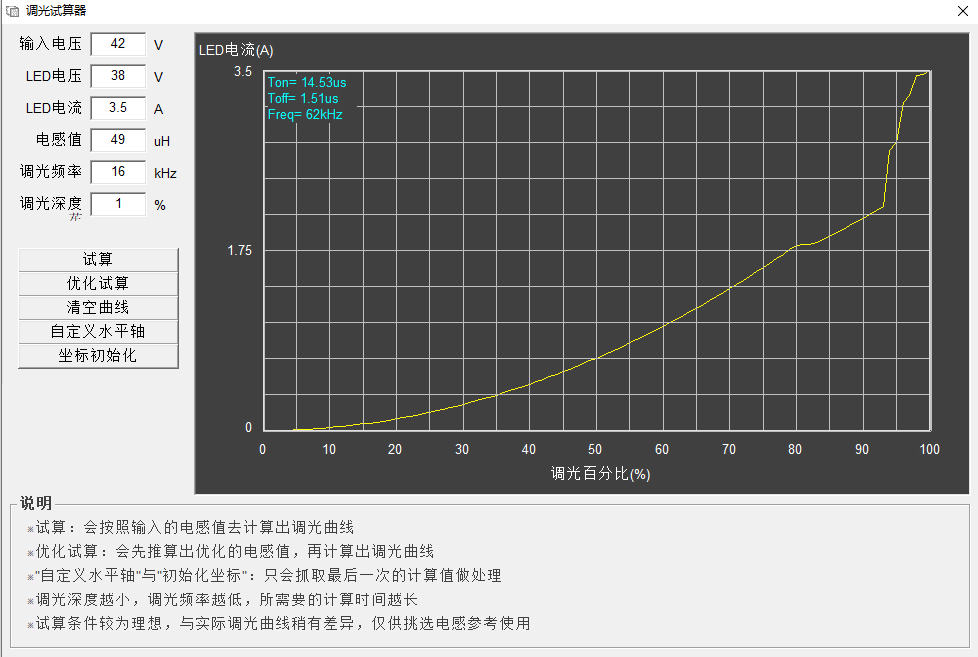

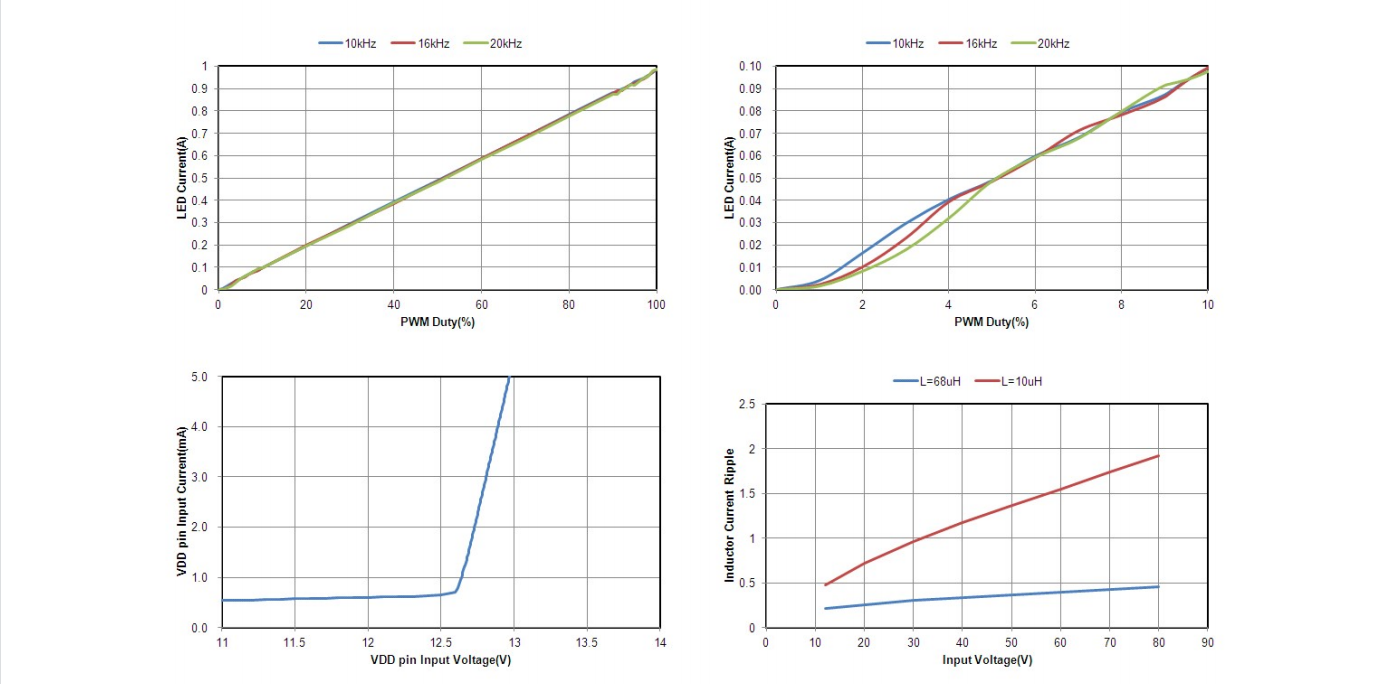

调光范围：0.1%~100%

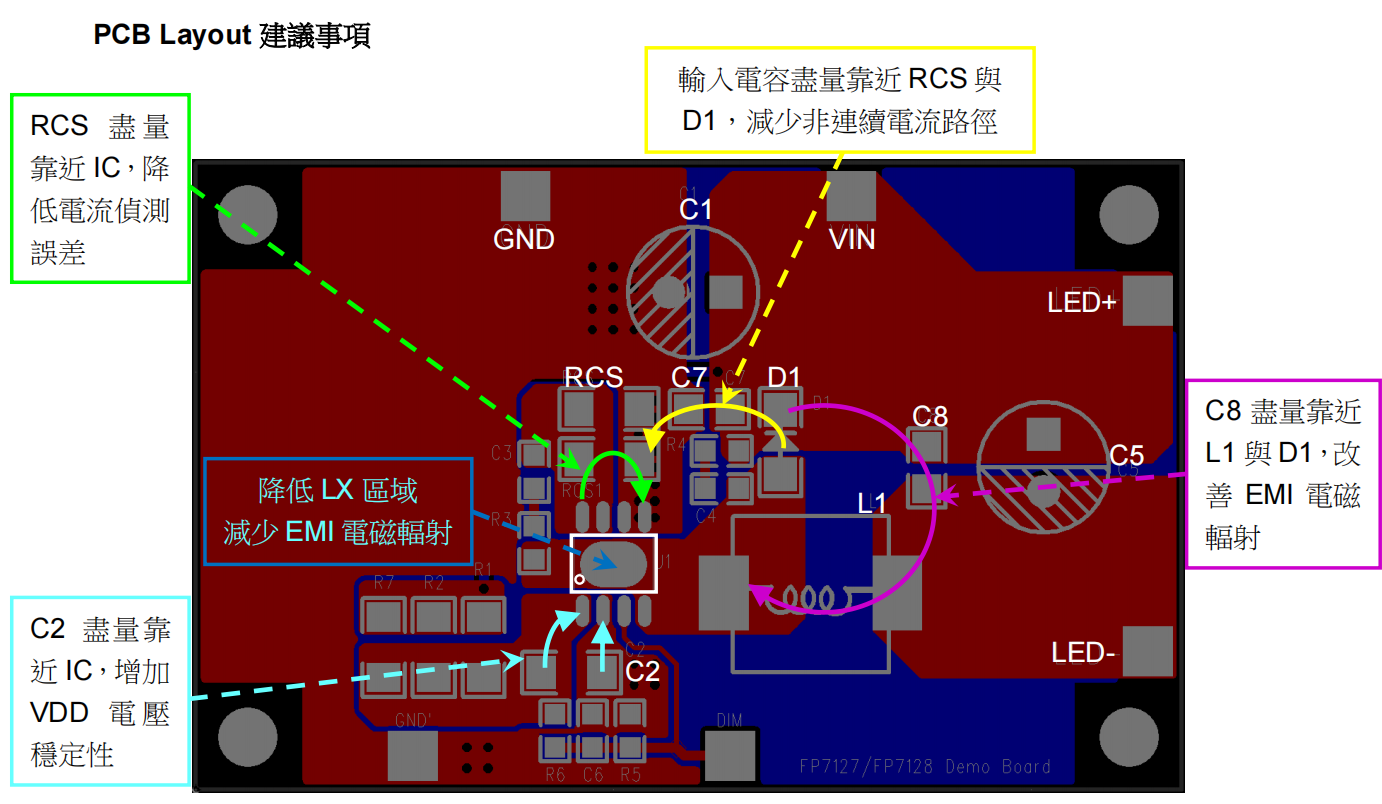

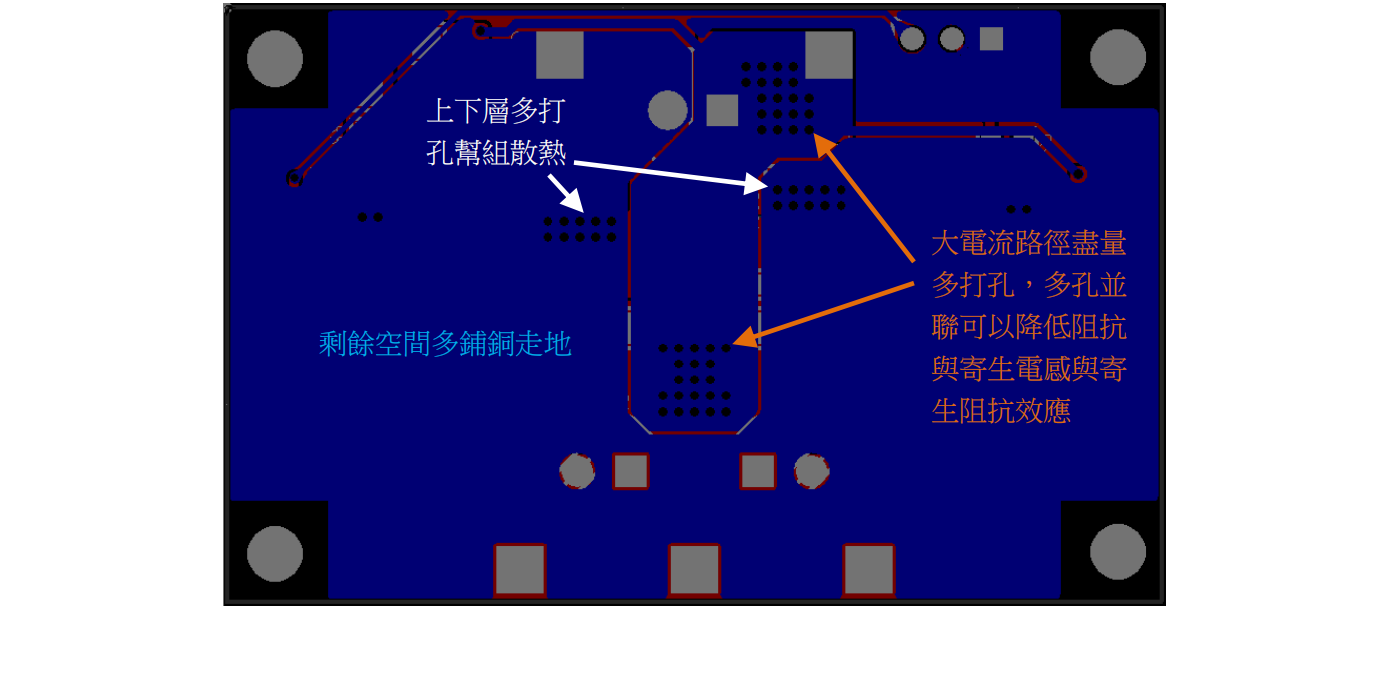

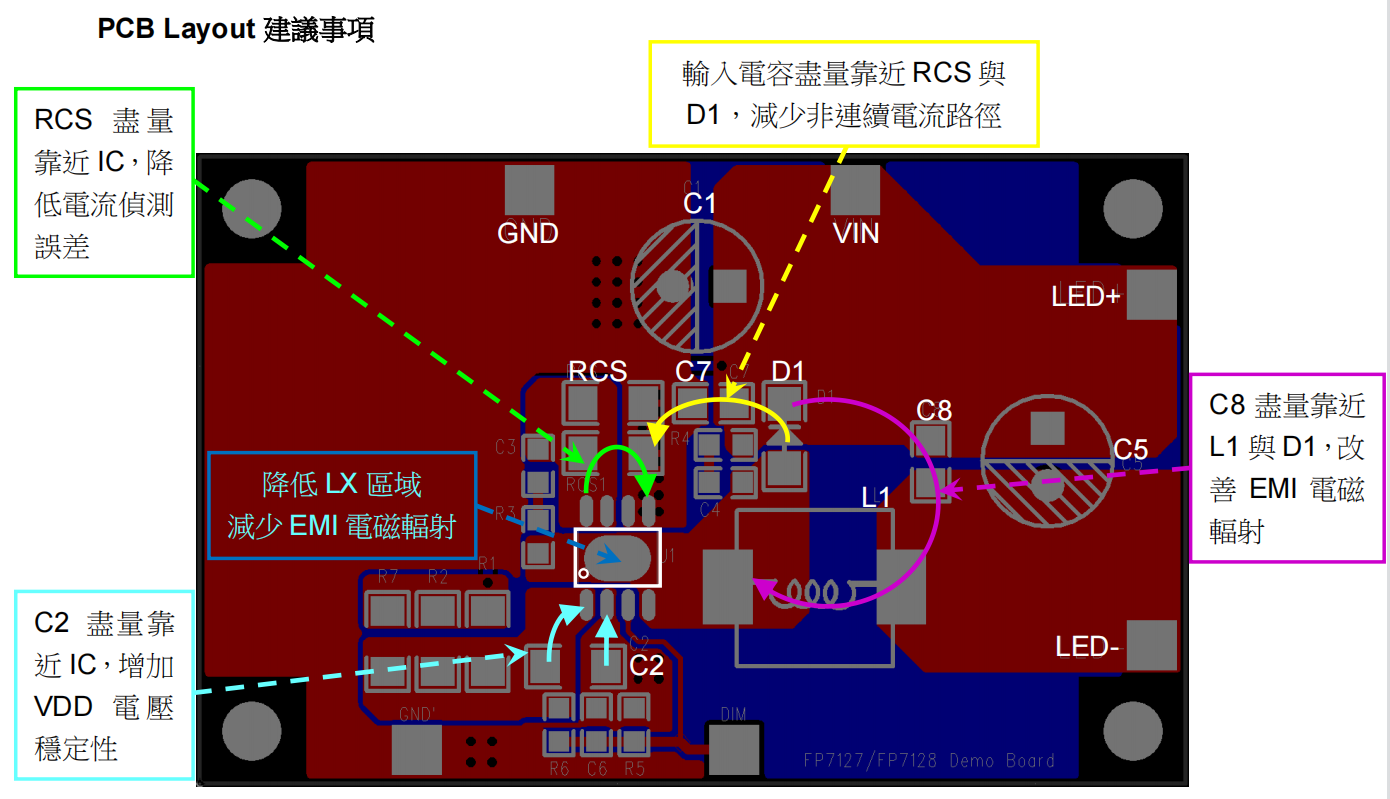

C1：输入电容，电容值依输出瓦数决定，稳定输入电压纹波。

C2：VDD 稳压电容，建议使用贴片电容(MLCC)

C5：输出电容：降低输出电流纹波，改善EMI 电磁辐射。

R1：降压电阻，此电阻会消耗较大瓦数，建议采用多电阻并联方式。

RCS：输出电流设定电阻，建议尽量靠近IC，降低输出电流侦测误差。

D1：输出滤波二级管，建议使用萧特基二级管，降低在二级管上的功率损耗。

L1：此电感提供电路回路储能/放能与滤波功能，输出瓦数越大线径要越粗；电感量会直接影响工作频率，需依照工作条件设计合适的电感值。

标题

【0.01%深度磁吸无主灯调光调色芯片】RGB共阳极PWM无频闪调光轨道灯电源方案 远翔LED降压恒流驱动FP7128

描述

FP7128是平均电流模式控制的 LED 驱动 IC，具有稳定输出恒流的能力，优秀的负载调整率与高精度的电流控制。不用额外增加外部补偿元件，简化 PCB 板设计。可接受 PWM 数位调光，建议调光频率 0.1kHz~20kHz。

特色

高速反应回路

可接受数位调光

具有过温保护功能

短路保护功能

输入欠压保护

调光深度0.1%以下

脚位描述

降压型应用电路

应用条件：

输入电压 = 58V~72V

输出LED电压 = 52V

输出LED电流 = 2A

调光范围：0.1%~100%

C1：输入电容，电容值依输出瓦数决定，稳定输入电压纹波。

C2：VDD 稳压电容，建议使用贴片电容(MLCC)

C5：输出电容：降低输出电流纹波，改善EMI 电磁辐射。

R1：降压电阻，此电阻会消耗较大瓦数，建议采用多电阻并联方式。

RCS：输出电流设定电阻，建议尽量靠近IC，降低输出电流侦测误差。

D1：输出滤波二级管，建议使用萧特基二级管，降低在二级管上的功率损耗。

L1：此电感提供电路回路储能/放能与滤波功能，输出瓦数越大线径要越粗；电感量会直接影响工作频率，需依照工作条件设计合适的电感值。

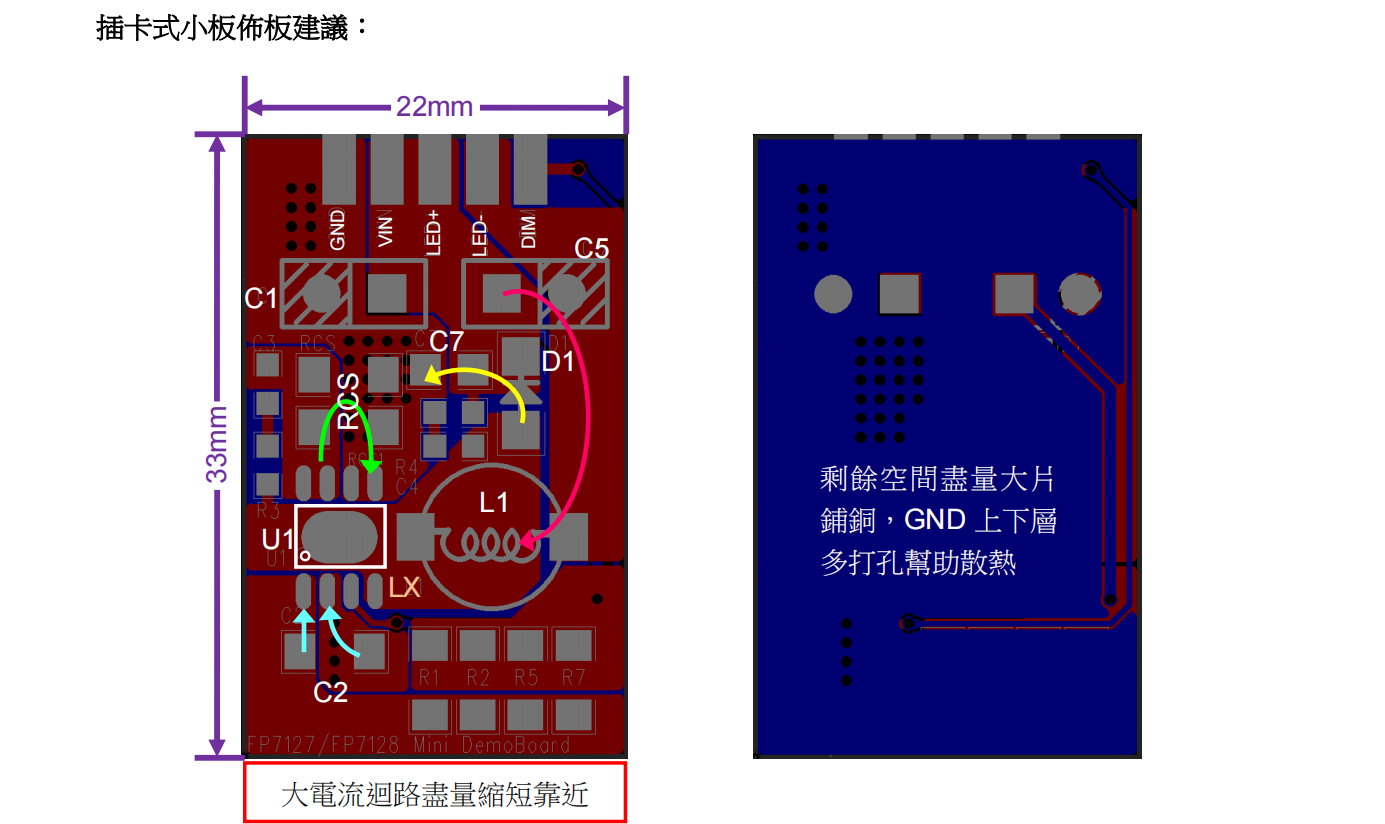

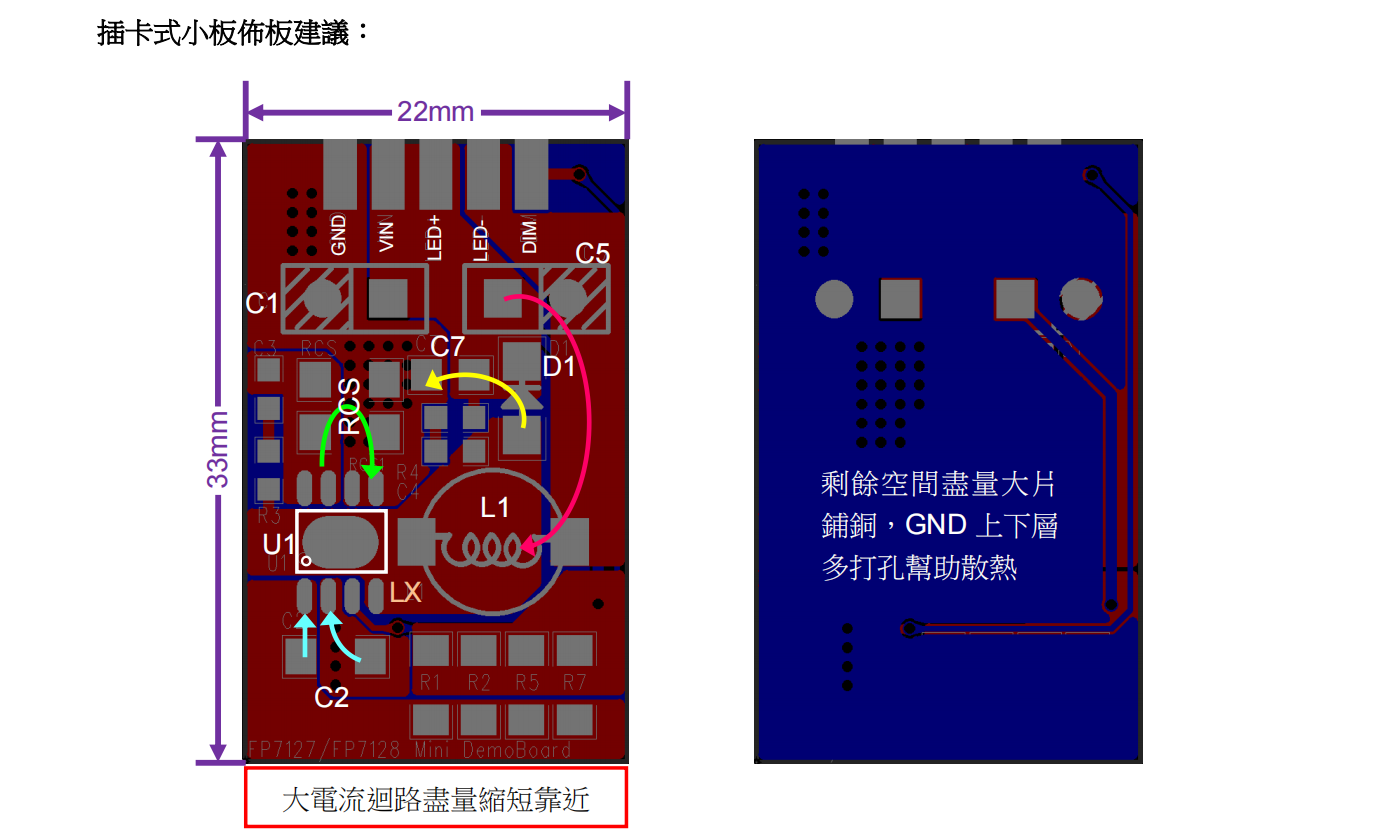

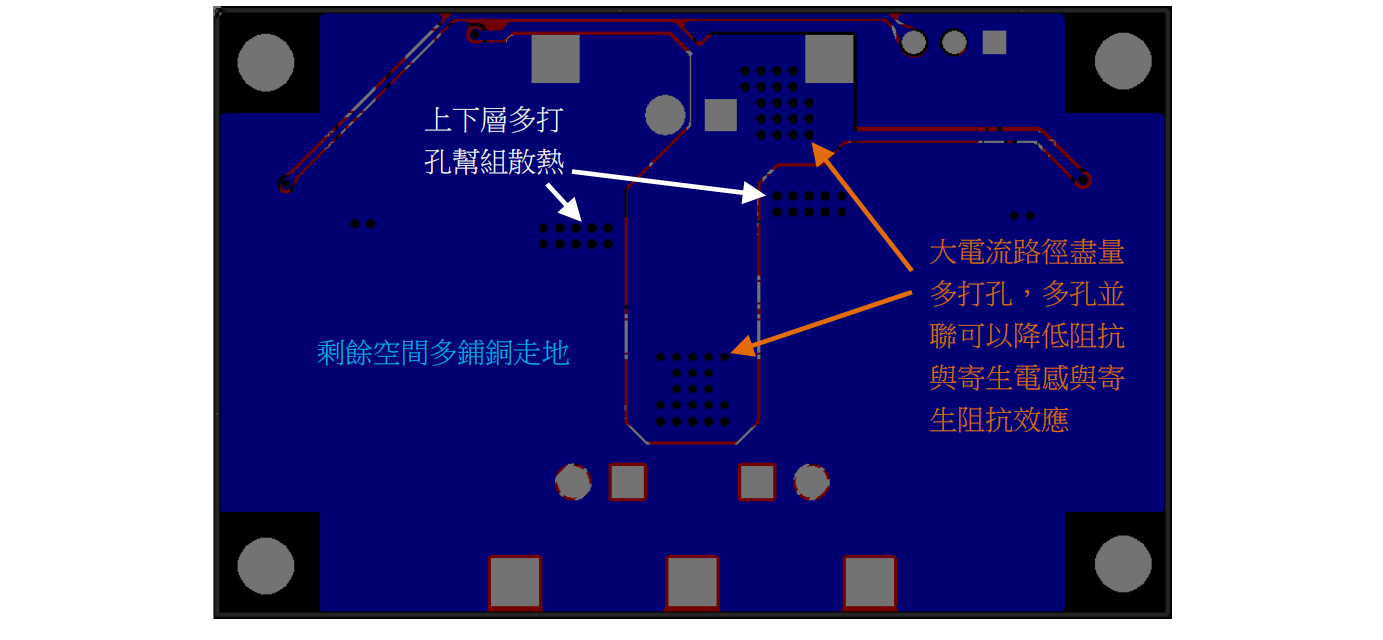

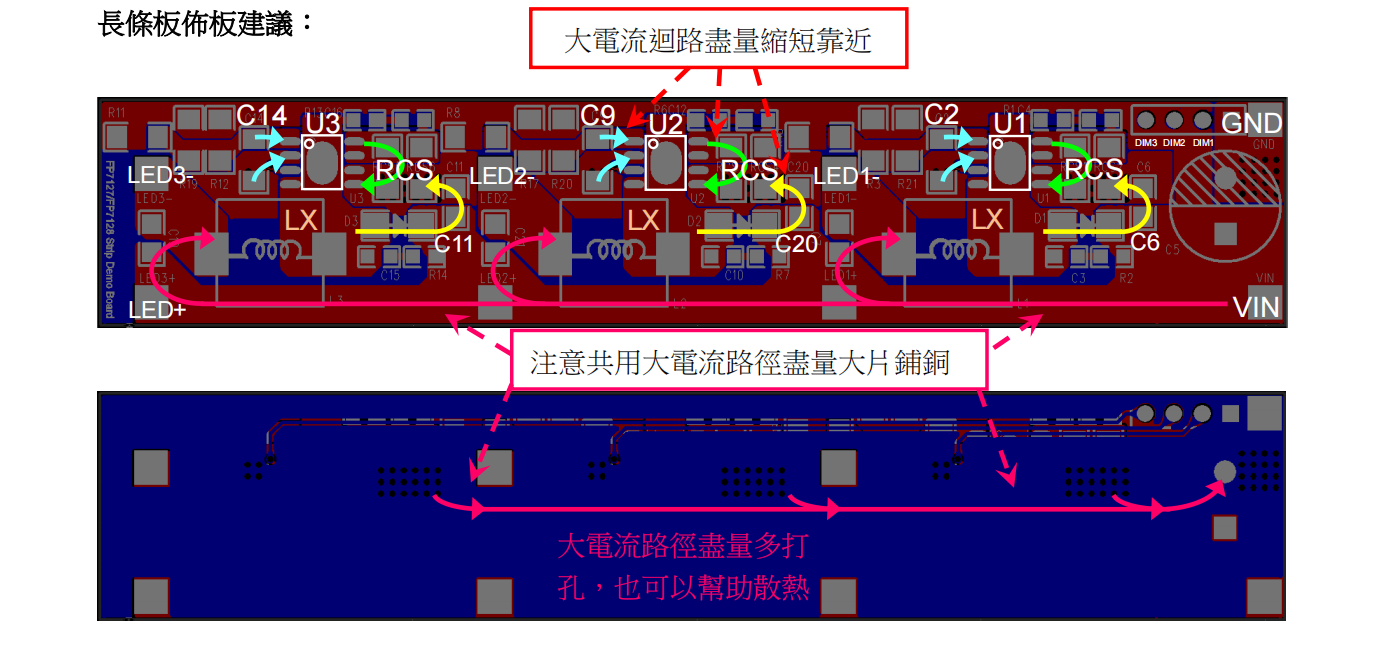

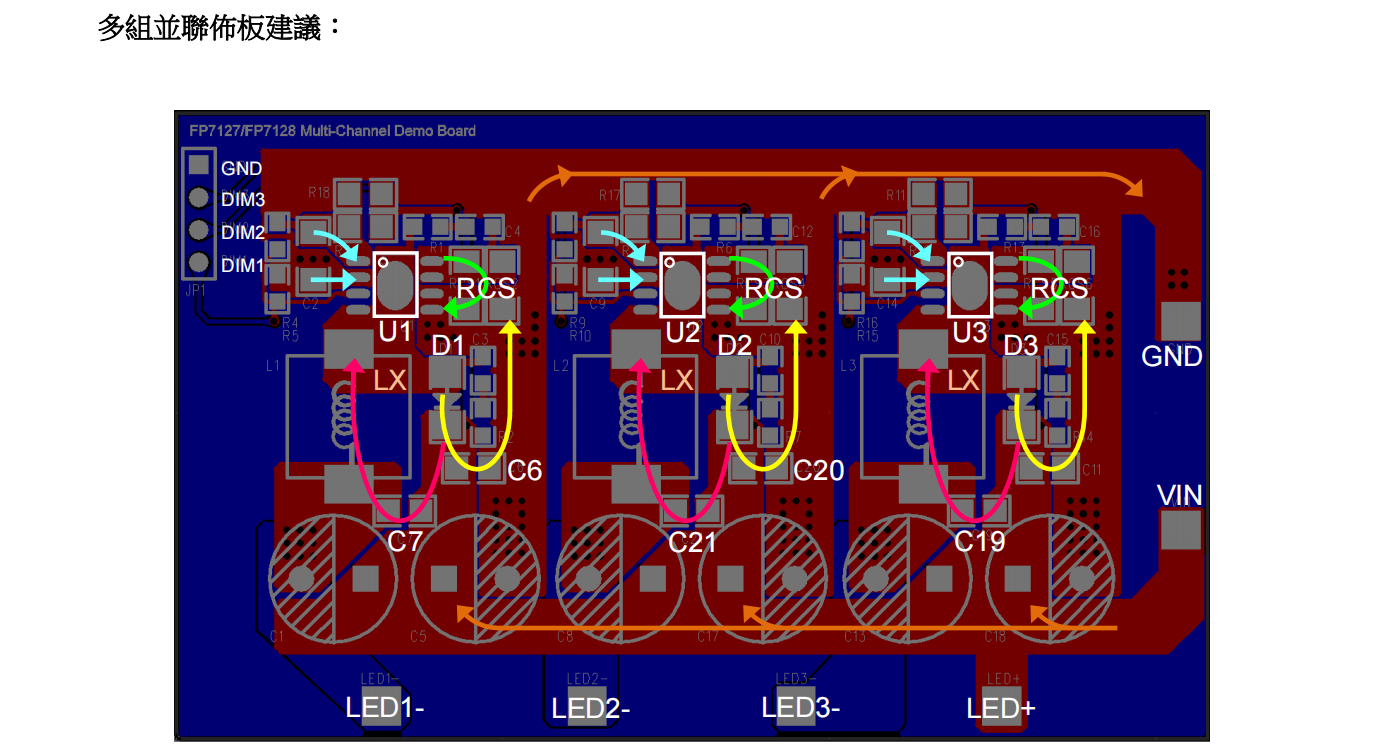

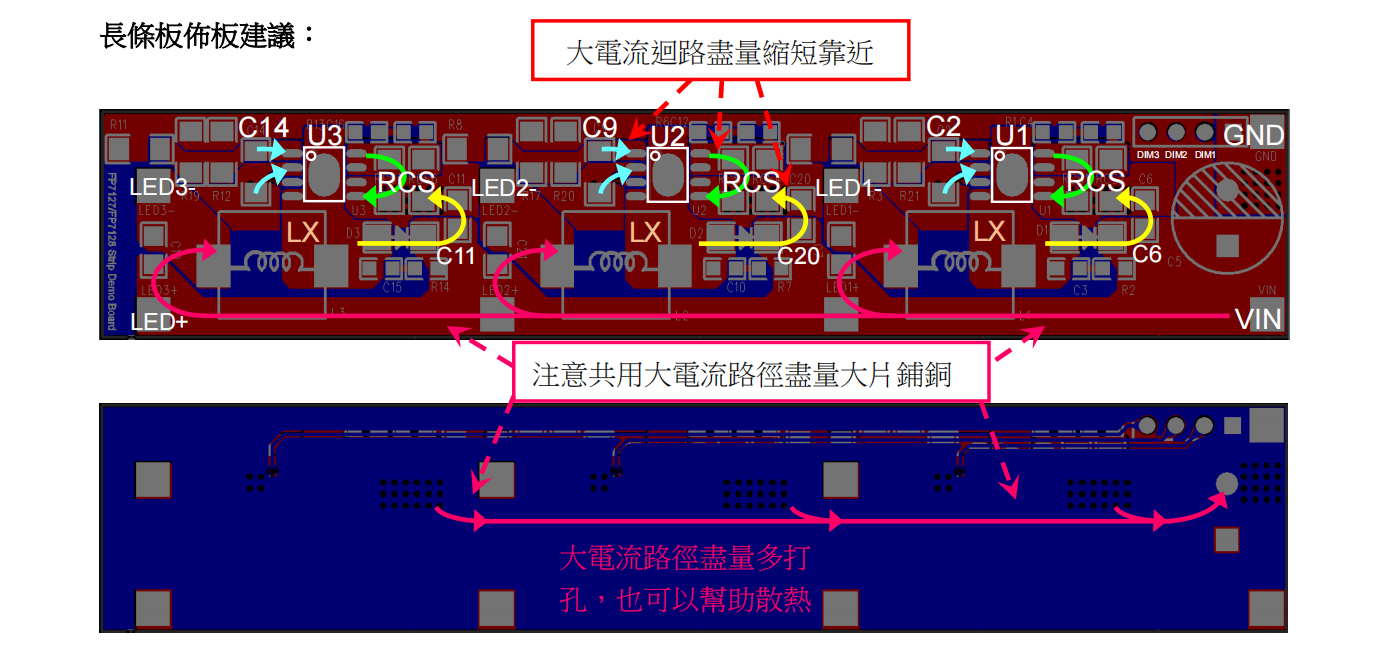

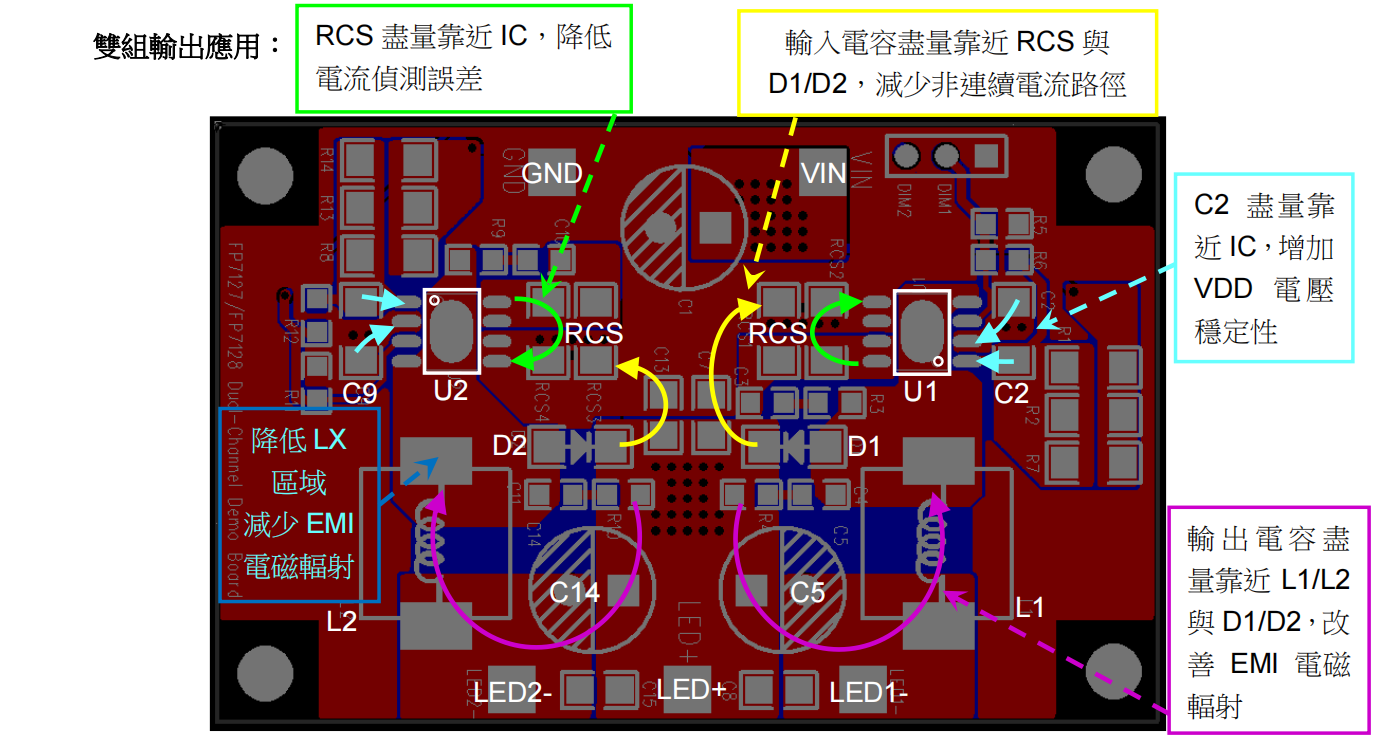

Demo板应用参数

应用参数：DC TO DC输入48V；输出36V 20W，调光深度千分之五，多路使用的情况下可过EMI，PCB空间尺寸小好布局。

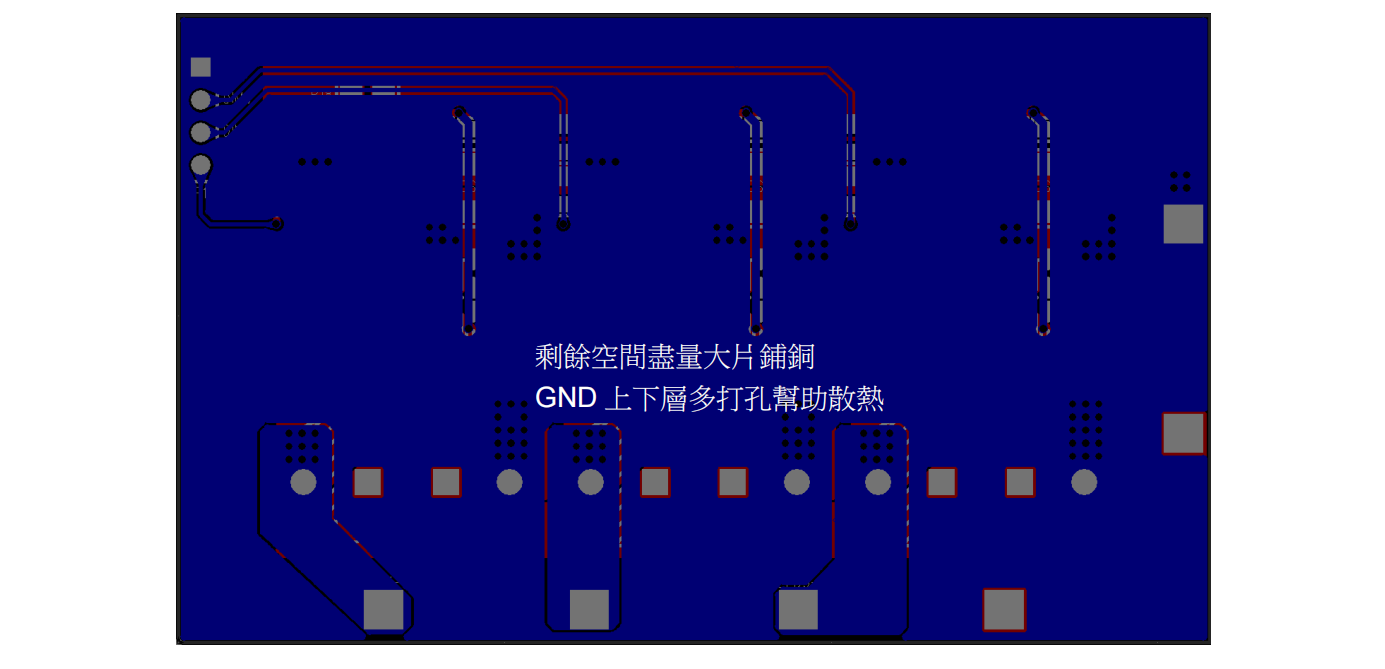

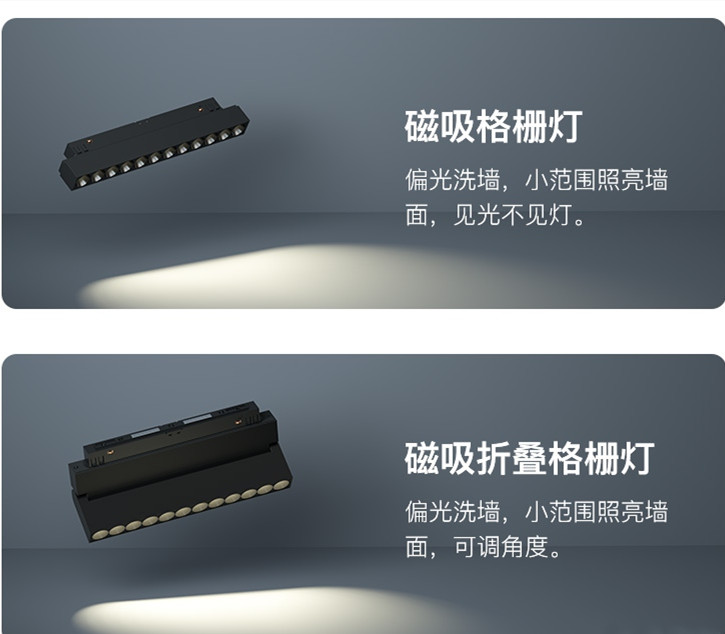

方案实际应用
