多输出电源驱动白光LED专为满足小型显示器的电

当今的许多手机、PDA和数码相机都包含一个高分辨率TFT-LCD显示屏，有时还包含一个额外的辅助OLED（有机发光二极管）显示屏。OLED显示器正迅速成为首选的辅助显示器，因为它们比同等LCD更亮，更薄，响应更快。LT®3466-1 是一款双通道开关稳压器，专为满足小型显示器 （包括 LCD 偏置、白光 LED 背光和 OLED 显示器）的电源要求而设计。

LT3466-1 集成了一个全功能白光 LED 驱动器和一个升压型转换器，采用扁平的 3mm × 3mm DFN 封装。它通过集成的 44V 电源开关和肖特基二极管节省空间和组件。LED 驱动器可配置为由单个锂离子电池串联驱动多达 10 个白光 LED。白光 LED 驱动器具有一个 200mV 的低基准，用于设置 LED 电流，从而最大限度地降低电流设置电阻中的功率损耗，从而提高效率。升压转换器可用于产生主LCD偏置电压，或提供OLED偏置电源。升压转换器通过使用一个内部精密 1.5V 基准实现了 ±0.8% 的输出电压精度。

LT3466-1 还为两个转换器提供了独立的调光和停机控制。LT3466-1 的工作频率可采用一个外部电阻器在 200kHz 至 2MHz 范围内进行设定。其他特性包括输出过压保护、内部补偿和内部软启动。LT3466-1 可在 2.7V 至 24V 的宽输入电压范围内运作，因而适合于多种应用。

手机双显示电源

LT3466-1 的一个典型应用是用作手机中双显示器的驱动器。如今，翻盖式手机通常使用彩色TFT-LCD主显示屏和辅助OLED显示屏。图 1 示出了为主 LCD 背光和次级 OLED 显示器供电的 LT3466-1。LT3466-1 以 6mA 的电流驱动 20 个白光 LED，用于为主 LCD 面板提供背光，并产生 16V 输出以为 OLED 供电。LT3466-1 允许通过相应的 CTRL1 和 CTRL2 引脚对主显示器和次级显示器进行独立的调光控制。图2显示了LED驱动器和升压转换器的效率与输出电流的关系。3.6V输入电源的典型效率为84%，白光LED和OLED驱动电流为20mA。

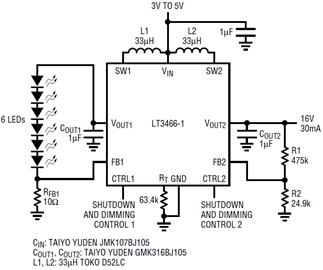

图1.LT3466-1 为一个主 LCD 背光和一个次级 OLED 显示器供电。它为六白光 LED LCD 背光提供 20mA 驱动，为 OLED 显示器提供 16V 输出。

图2.图1所示电路的效率与负载电流的关系。

低成本、完整的LCD偏置和白光LED背光解决方案，适用于小型TFT显示器

用于手机、PDA和其他手持设备的小型有源矩阵TFT-LCD显示器通常需要15到15个白光LED来提供背光，并需要固定的+3V和–3466V电源电压来偏置LCD。图 1 示出了 LT3466-1 供电的完整 TFT-LCD 电源，具有极少的外部组件和高效率。LT15-15 以 15mA 电流驱动 4 个白光 LED，并产生由单个锂离子电池电源供电的 83V 升压输出。分立电荷泵产生–15V的次级输出。如图3所示，该电路从6.<>V输入驱动<>个LED以<>mA电流驱动<>个LED的效率高于<>%。

图3.高效率、锂离子供电的完整TFT-LCD电源（偏置和背光）。LT3466-1 以 15mA 的电流驱动 15 个白光 LED 以提供背光，并产生用于 LCD 偏置的双通道 ±<>V 输出。

图4.图3中电路的效率与LED电流的关系。该电路从 83.15V 输入驱动 3 个 LED （6mA） 的效率超过 <>%。

结论

LT3466-1 在节省空间的 3mm × DFN 封装中集成了一个全功能白光 LED 驱动器和一个升压型转换器。集成电源开关和肖特基二极管降低了整体系统成本和尺寸，非常适合手持式应用。内部补偿、软起动、开路 LED 保护等特性使 LT3-3466 能够以最少的外部组件和高效率为手持式设备提供完整的 TFT-LCD 电源 （偏置和白光 LED 背光）。
