单片机引脚如何控制LED灯显示状态

大家平时接触的各种电子设备，比如家里的电视机，电脑，空调，智能音响等，基本上都会有显示灯这个东西，当你打开设备时，显示绿灯，当你关闭设备以后，会显示红灯。

光想实现这个功能是特别简单的，大家一定都会设计出来，其实只需要单片的两个引脚分别控制两个LED的电平就可以实现。

但是很多情况下，公司为了节省成本，会去选择那些特别便宜的小单片机，这时我们只能尽力将每个引脚的功能都发挥到极致。 因此就遇到了下面的问题，如果剩下一个单片机引脚了，还要去控制两个LED的四种显示状态，该怎么办？

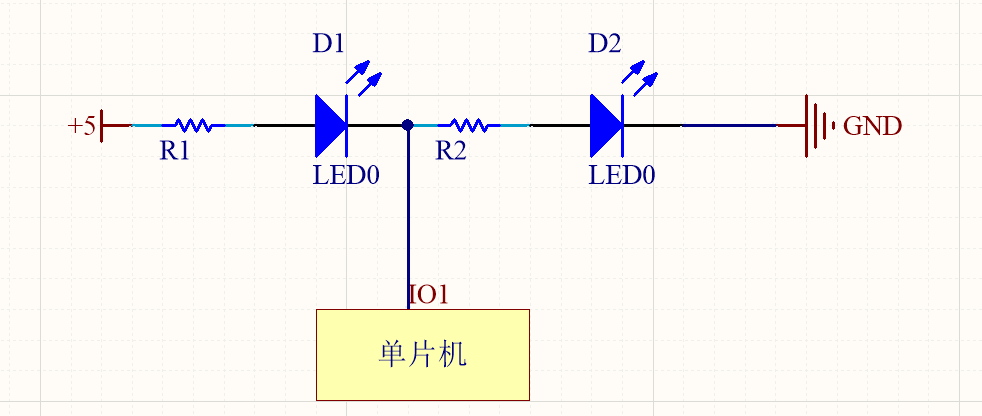

给大家先展示一个可以实现这个功能的原理图，大家可以自己先缕一缕。

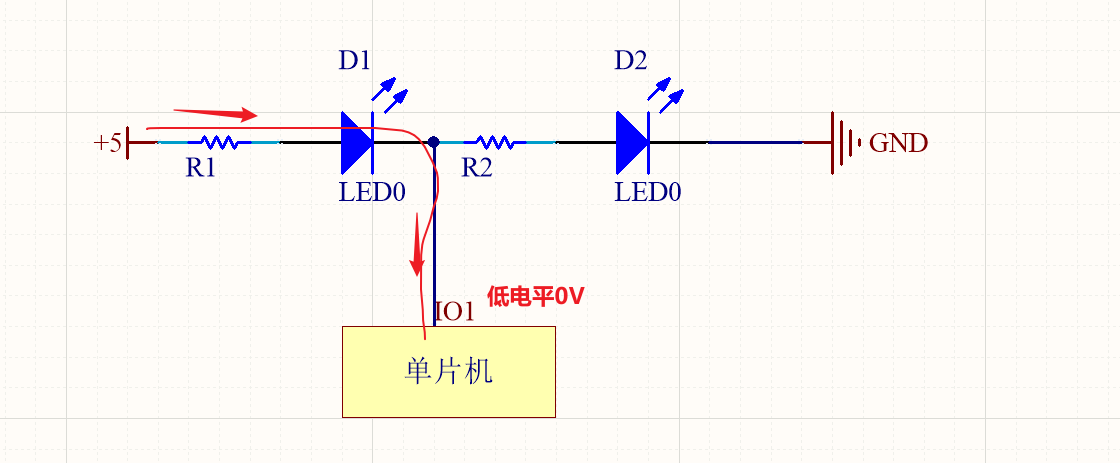

D1亮D2灭

通过这个图可以清晰明了的看出，当单片机的引脚IO1输出一个低电平0V时，5V电经过电阻R1，LED等D1流入单片机，形成回路，LED等D1亮起，D2由于没有电流回路因此实现了D1亮D2不亮。

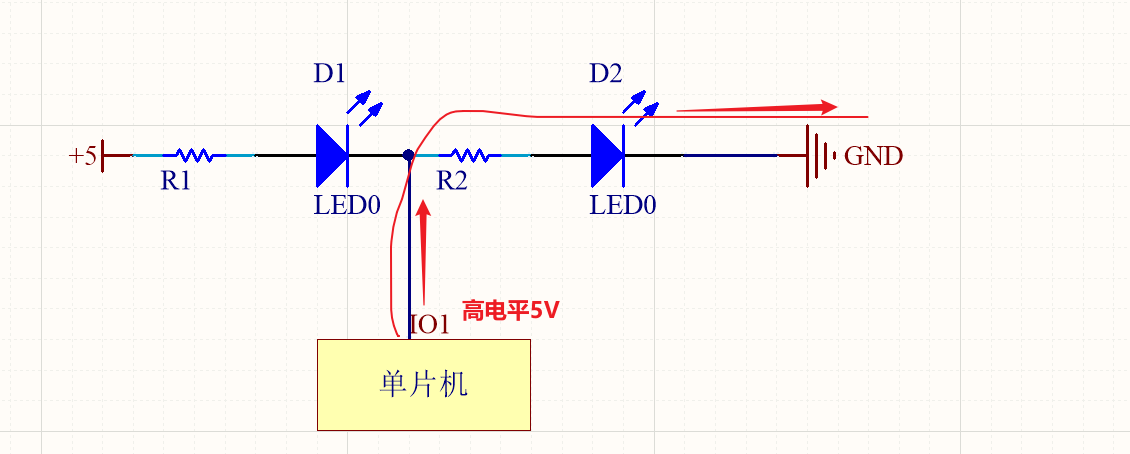

D1灭D2亮

通过上图的分析，想必大家对这个已经很容易就能分析出来，当单片机输出一个高电平5V，经过电阻R2，LED灯D2，进入GND形成回路，此时D2亮，由于D1没有GND因此电流不能流出，不能形成回路，便实现了D1灭D2亮这个功能。

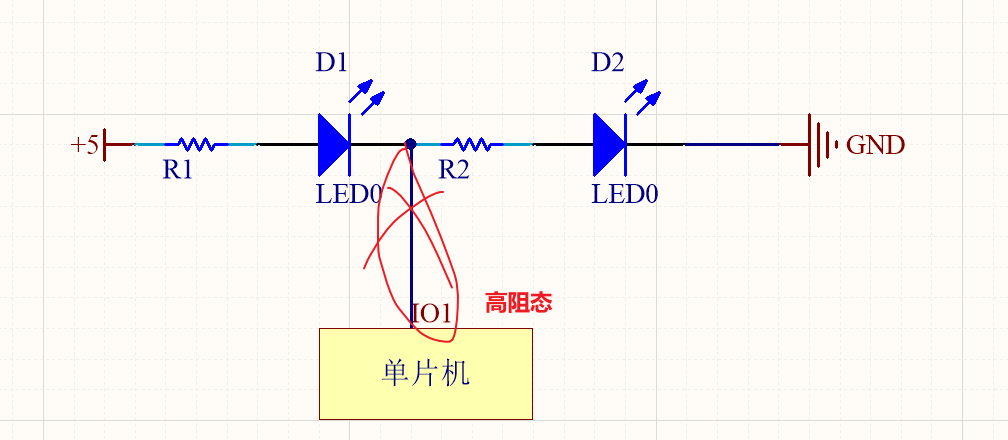

D1D2全灭

对于前面两个功能的实现大多数人应该都能想到，那么后面两种功能怎样实现的呢？ 当需要两个LED灯D1,D2都灭时，我们需要将单片机引脚IO1设为高阻态，这样想要LED灯D1,D2就会都达不到导通条件，因此一个也不会亮，这样便实现了一个IO口控制两个灯灭。

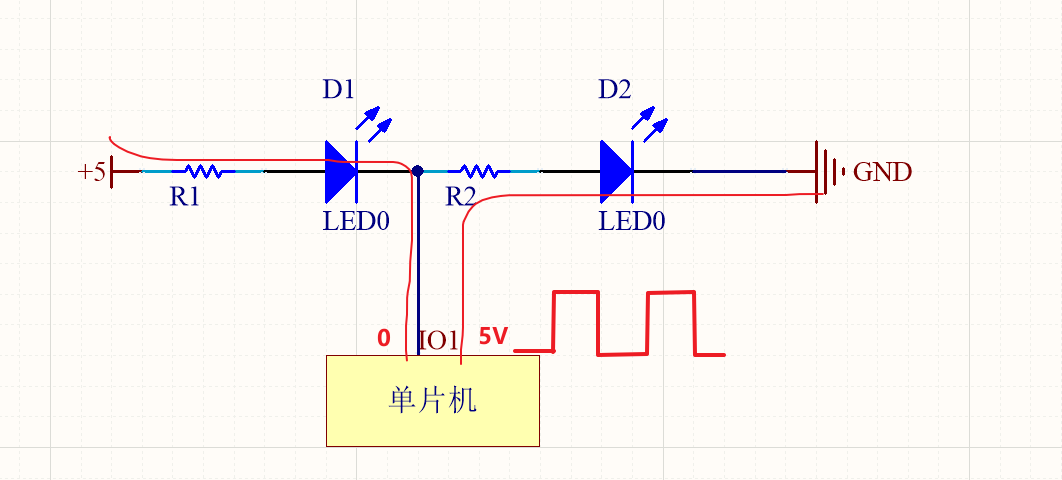

D1D2全亮

两个灯全灭实现以后，大家一定对于怎样实现两个灯全亮非常期待，从图中可以看出，当单片机输出低电平0V时，LED灯D1亮，当单片机IO口输出5V时LED灯D2亮，那么只要单片机的IO口输出低电平和高电平的频率足够快，两个LED灯交替闪烁，达到微秒级，毫秒级，由于人的视觉暂留特点，给人的感觉便是两个LED灯常亮。
