少量IO口控制多个LED灯的电路分析

在平时工作中，基本上设计的每一条电路中都用到了LED灯这个电路，最最起码的也有LED灯常量表示芯片正常工作的电路。

还有用LED灯来显示电量或者压力，等等变量的东西，如果你用的单片机空余的引脚很多，那就很简单，每一个引脚控制一个LED灯的状态就行了，但是有时在你引脚很少，但又要用来控制大量的LED灯，该怎么办呢？ 下面旺哥给大家介绍分析一个很经典的少量IO口控制多个LED灯的电路。

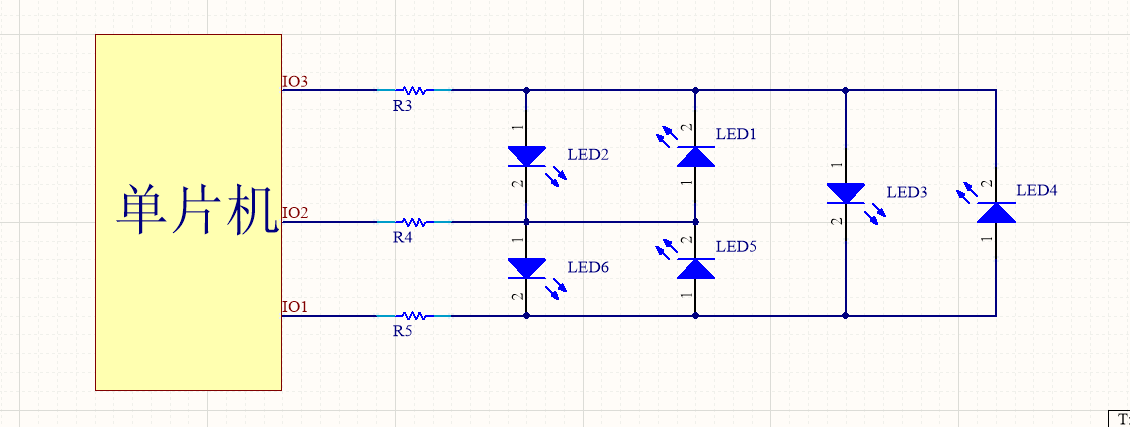

这个电路要用到MCU引脚的三个状态，分别为：高电平，低电平，高阻态。 前面两个容易理解，高阻态是什么意思呢，就是表现出极大的阻抗，相当于断路状态，不会流入电流，也不会流出电流。 大家可以自己先看一下，思考一下，后面具体展开分析。

LED1亮

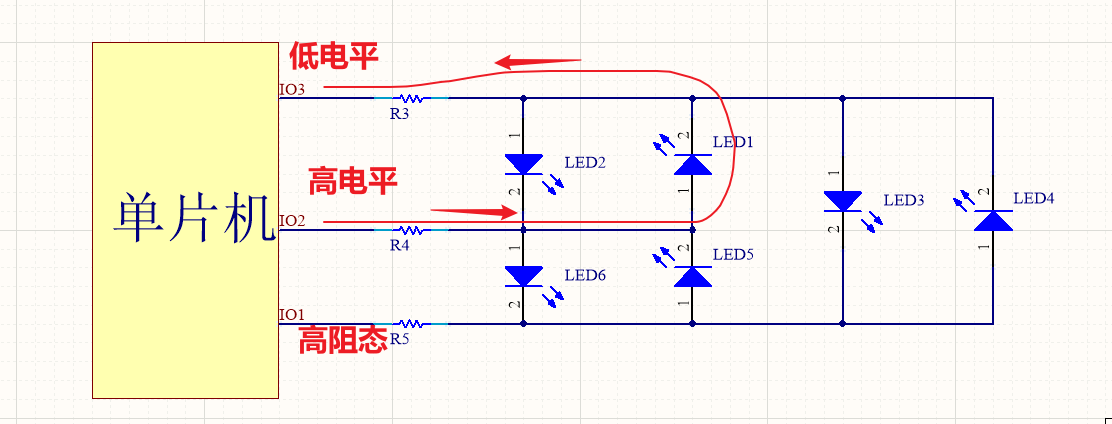

当我们需要点亮LED1时，只需要程序设置MCU的IO2输出高电平，IO3输出低电平，IO1高阻态状态就可以。 电流的走向如图。

LED3亮

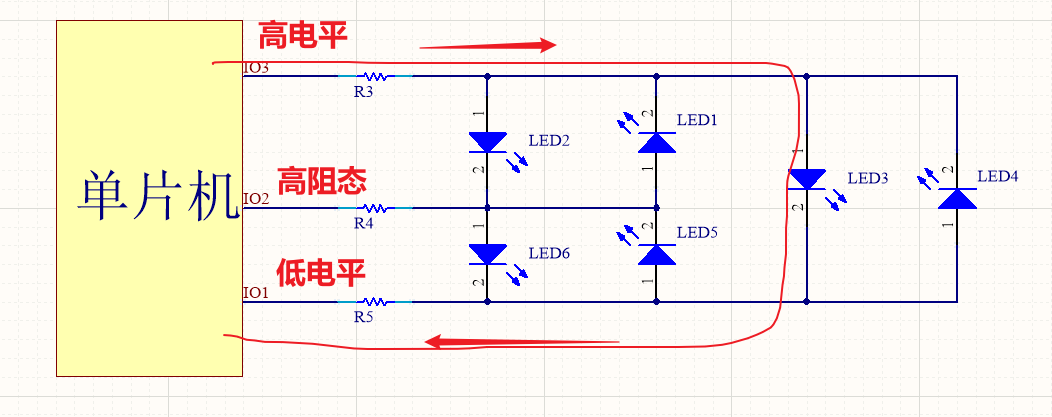

当需要LED3点亮时，只需要IO3输出高电平，IO1输出低电平，IO2表现高阻抗就可以。 电流走向如图。

LED5亮

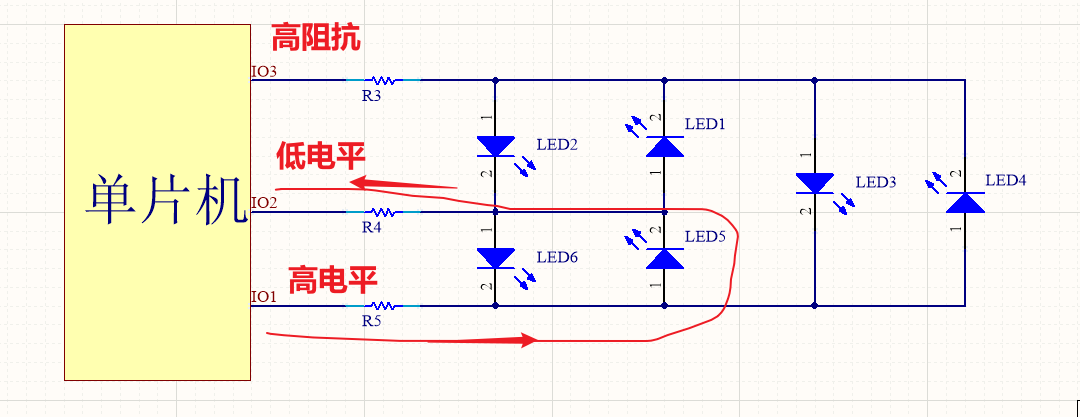

需要LED5亮时，IO1输出高电平，IO2输出低电平，IO3高阻抗即可。 电流走向如图。 剩下的几个点亮方法留给大家。

当你看完之后，是不是感叹这个玩意挺神奇的，还能这么玩，其实旺哥刚开始学电子的时候，也是觉得什么都好奇，也太奇怪了，但是逐渐深入理解原理之后，其实也就那么回事，很简单，哈哈。

需要注意的点：如果用这个电路的话要查好单片机的引脚电流驱动能力，还有如果灯坏了，会造成显示逻辑错乱。
