220V/200W的闪光灯电路图分享

这是220V/200W的闪光灯电路图。灯闪烁的频率/速度可以在1Hz到5Hz的范围内调节。您可以使用 PR1 可变电阻器（微调器）来调整闪烁速度。灯闪烁的占空比可以通过 PR2 可变电阻来调整。

直流输入电源范围为 6V 至 12VDC。主交流电源约为 230V。使用的输出灯是高达 200W 的灯/灯泡负载。推荐的负载是100W左右，但据说可以用到200W。不要使用负载高于 200W 的灯。

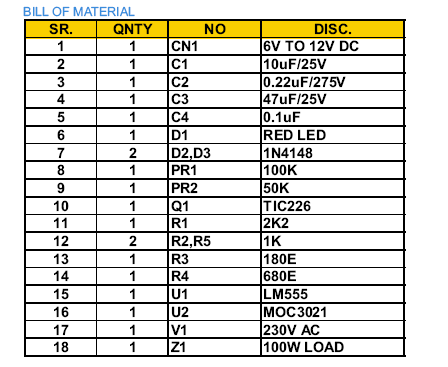

200W灯闪光器组件清单

下图是 220v 200W 闪光灯的零件清单。

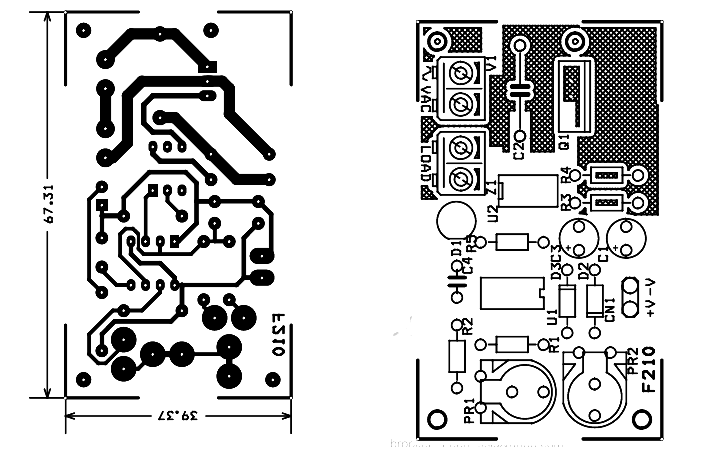

200W 闪光灯 PCB 设计布局

PCB 尺寸为 36 毫米 x 68 毫米。如果要将电路安装在外壳或固定板上，则需要四个 3.2 mm 的安装孔。

动力电池端子和直流电源端口用于方便地将电路连接到其电源和输入/输出。
