基于LM3909的LED闪光灯电路

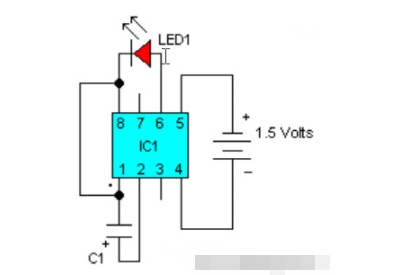

这是一个非常简单的 LED 闪光灯，只有三个组件：闪光灯 IC LM3909、LED 指示灯和电解电容器。

电源电压为 1.5V，因此可以使用市面上很容易找到的 1.5V 电池供电。

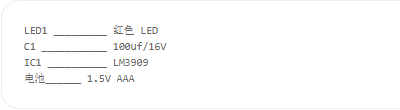

组件列表：

LM3909 是专为闪光发光二极管而设计的单片振荡器。通过使用定时电容器进行升压，它可以在 1.5V 或更低的电源下工作时向 LED 提供 2 伏或更高的脉冲。该电路本质上是自启动的，只需添加电池和电容器即可用作 LED 闪光灯。

该电路可用于各种应用：

在黑暗中寻找手电筒，或定位船系泊浮标

销售和广告噱头

紧急定位器，例如灭火器

玩具和新奇事物

电子应用，例如触发器和锯齿波发生器

玩具消防车警报器，（组合振荡器，扬声器驱动器）

由 1.4V 至 200V 供电的警告指示灯
