关于LED照明系统的LED控制的 RL78/I1A

本应用笔记介绍了关于 LED 照明系统的 LED 控制的 RL78/I1A。本文档提供了使用 16 位定时器 KB 和 RL78/I1A 微控制器定时器 KC0 的控制方法的示例程序，以及 LED 控制软件说明和应用的实验结果。

概述

本应用笔记旨在描述提供的两个示例程序，作为如何使用 RL78/I1A 微控制器的 16 位定时器 KB 和定时器 KC0 控制高亮度 LED 的参考。

示例程序的结构与 Applilet EZ for HCD Controller V6.0 软件工具在所选调光程序为“模拟输入”时生成的程序结构相同。在“使用RL78 / I1A进行LED控制”应用笔记（R01AN1087EJ0100）中对此进行了描述。

“使用 RL78/I1A 进行 LED 控制”应用笔记中描述的示例程序的不同之处在于调光方法。第一个示例程序使用由 16 位定时器 KC0 输出控制的 16 位定时器 KB PWM 输出门功能。第二个示例程序结合PWM输出门功能实现定时器KB PWM输出平滑启动。两个示例程序都利用定时器 KB PWM 输出抖动功能来提高平均 PWM 分辨率，这些程序可以使用 RL78/I1A DC/DC LED 控制评估板 (EZ-0012) 进行评估。请在 RL78/I1A DC/DC LED 控制评估板的原理图中找到引脚配置。

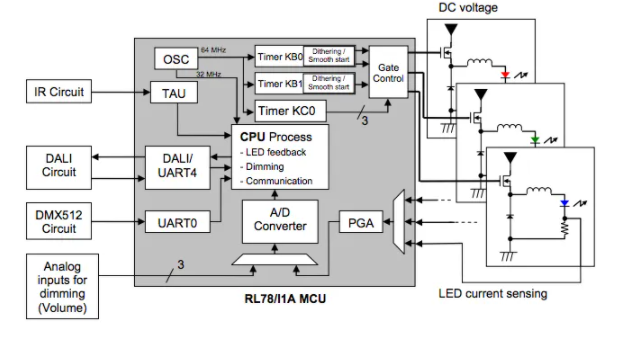

RL78/I1A DC/DC LED 控制评估板框图

PWM 输出门功能

16 位定时器 KC0 功能和定时器 KB PWM 输出门功能将在下一章介绍，以及使用该功能的好处。

定时器 KC0 特性和 PWM 输出门功能说明

RL78/I1A 微控制器包含 16 位定时器 KC0，该定时器可生成多达 6 个 PWM 输出。

定时器 KC0 通过与定时器 KB0、KB1 和 KB2（TKBO00、TKBO01、TKBO10、TKBO11、TKBO20 和 TKBO21 输出）互锁，可以实现多达 6 个 PWM 输出的门控功能。因此，这六个定时器 KB 输出可以通过使用 16 位定时器 KC0 的输出（TKCO00 至 TKCO05 输出）进行门控。

六个定时器 KC0 PWM 输出可以使用分配给六个定时器 KB 输出中的每一个的六个不同的定时器 KC0 占空比寄存器（TKCDUTY00 至 TKCDUTY05）单独控制，因此该方法可用于独立调光 6 个 LED 通道。

TKCO0m门控输出与TKBOnp输出之间的关系如下：

TKCO00（由TKCDUTY00控制）→TKBO00

TKCO01（由TKCDUTY01控制）→TKBO01

TKCO02（由TKCDUTY02控制）→TKBO10

TKCO03（由TKCDUTY03控制）→TKBO11

TKCO04（由TKCDUTY04控制）→TKBO20

TKCO05（由TKCDUTY05控制）→TKBO21

输出门功能概念是在 16 位定时器 KC0 输出（TKCO00 至 TKCO05）的高电平期间，允许从 TKBOnp 引脚端子输出 PWM 脉冲。在 16 位定时器 KC0 输出的低电平期间，只允许从 TKBOnp 引脚端子以默认电平输出（高或低电平）。

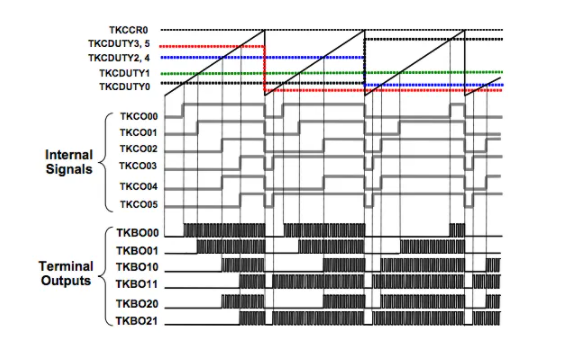

TKBOnp PWM输出门功能的时序图示例

通过将 16 位定时器 KB0 分配为主设备，将 16 位定时器 KC0 分配为从设备，配置为从设备的 16 位定时器 KC0 可以与定时器 KB0 的计数开始/停止时序同步启动或停止。

功能的好处

PWM 输出门功能的使用为 LED 照明应用带来两大好处

最重要的是，通过将使用普通定时器 KB PWM 输出的电流调光和使用定时器 KC 和定时器 KB PWM 输出门功能的开/关调光相结合，可以实现低电平调光和平滑调光。

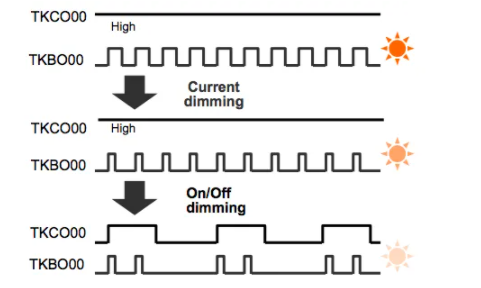

PWM 输出门功能允许低电平调光

使用此功能的另一个主要好处是 LED 颜色可以保持不变。通常，LED 的颜色会根据 LED 电流水平而改变。通过使用PWM输出门控功能，LED电流和LED颜色可以通过恒定定时器KB PWM脉冲保持恒定，而调光可以通过调节定时器KC门控窗口来实现，这就是所谓的开/关调光.

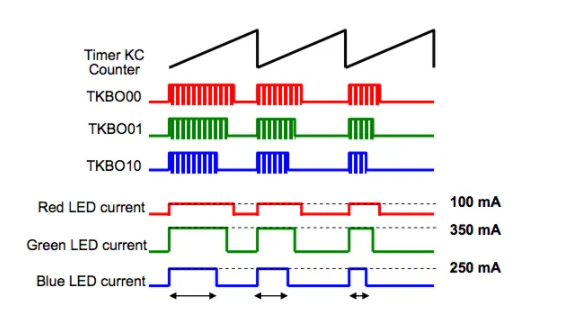

PWM输出门功能可实现色彩管理
