如何结合PTC补偿和过热保护将LED电流调节至80⁰

本应用笔记提供了一些示例，说明了使用MLX10803针对不同的LED颜色以及不同的拓扑（例如Buck和Buck-Boost）对LED电流施加温度补偿和保护的情况。它还介绍了PTC补偿和NTC过热保护，以及用于琥珀色LED的基于NTC的补偿示例。

下面的示例说明了如何结合PTC补偿和过热保护功能，以将LED电流调节至80⁰C以上。

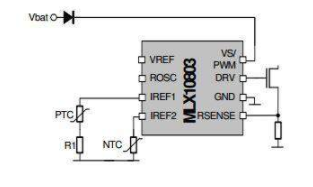

PTC补偿+ NTC过热保护

基于NTC的琥珀色LED补偿示例

琥珀色LED的光通量在-40⁰C时比20 80C高80％，在80⁰C时高-60％。PTC无法提供这种补偿效果。本段说明了如何使用NTC电阻实现更高的补偿效果。

基于NTC的温度补偿原理图

应用原理图审查

R1和R2定义电压电平。R1 = R2 = 68kΩ是一个很好的启动器值，可确保足够的电压摆幅（20°C时VREF> 1V）

增大R3将增加低温下的补偿效果。补偿值是R1的4至5倍，可实现40％至50％的补偿。NTC1应该更靠近R1，而不是R3。

为了确保在80°C以上发生过保护，必须选择足够大的NTC2。在NTC2中增加串联电阻会降低保护效果。

基于PTC的保护

如果LED电流可能在过热条件下完全关闭，则可以使用MuRata PRF18Bx471QB1RB之类的保护PTC代替高电阻NTC。

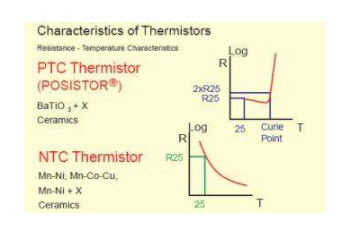

图片来自MuRata Catalog

此类PTC的标称电阻低至470Ω，可以与补偿网络串联使用，而不会影响其补偿效果。在选定的温度下，例如PRF18BA471QB1RB为125℃，PTC电阻值突然增加到兆欧范围。
