UART控制开发板上的LED灯实现方案

1.介绍

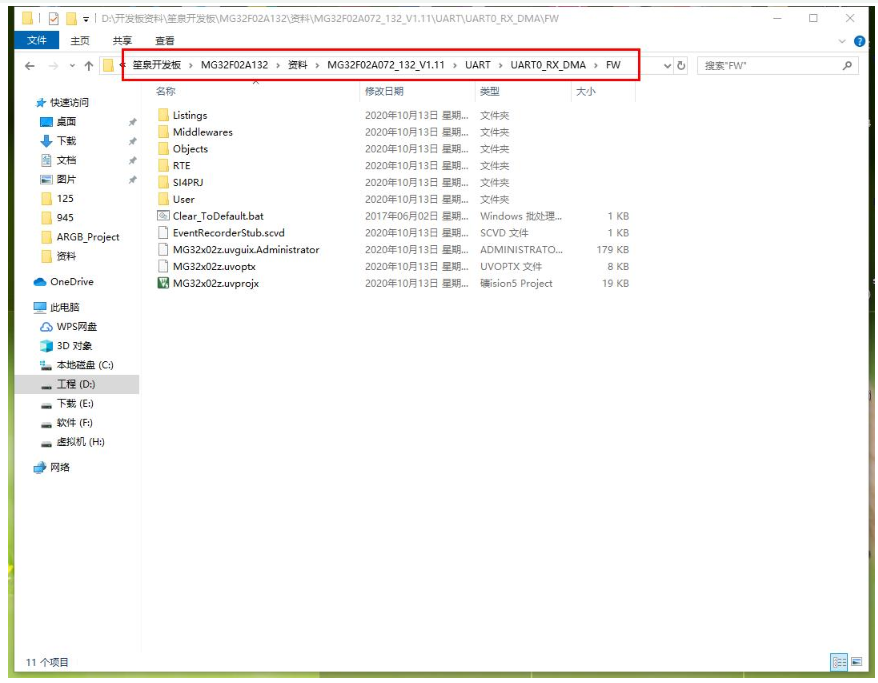

距离上次测评也有一阵子了，抽了一些时间来继续测评，这次没有加外设，就修改例程实现UART控制开发板上的LED灯，下面我们先来看一下官网给出的例程，这里使用的是官网的“MG32F02A072_132_V1.11”例程库，图1为官方例程列表。

图1

接下来选择一下要选用的例程，看了一下其他例程，发现就图2的例程比较容易修改，所以选择的“UART0_RX_DMA”这个例程来进行代码修改。

图2

我们来看一下主函数，可以看到有一个地方在判断UART接收的内容，那么就从图3这里来修改LED灯。

图3

2.设计

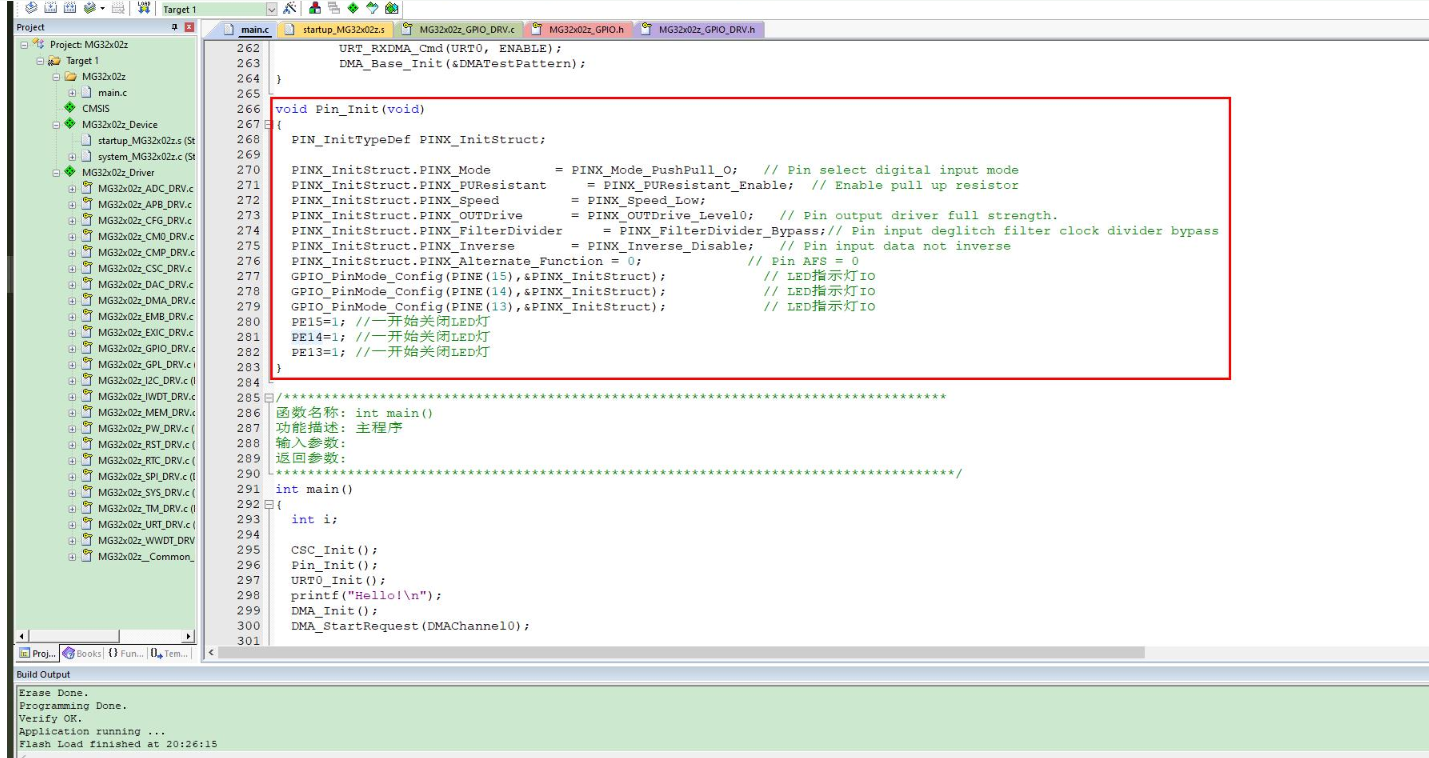

首先需要增加LED引脚的初始化，分别是三个灯，初始化如下图4，当然不要忘记初始化引脚的时钟增加一个使能函数，如图5。

图4

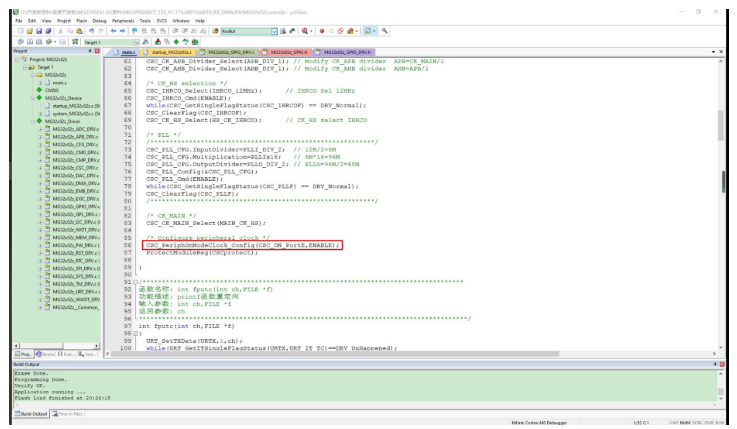

图5

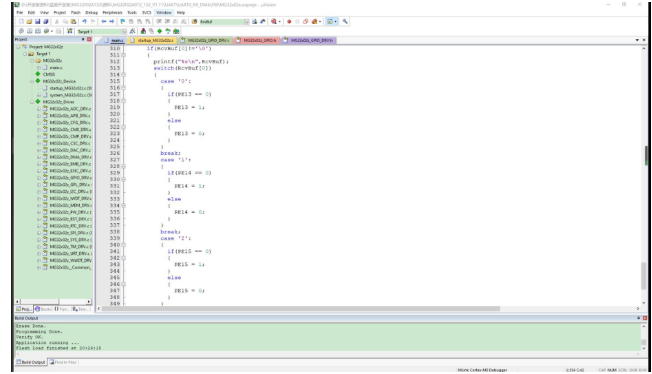

最后修改就接收数据里面的内容，根据不同指令让不同的灯进行变化，分别设置‘0’改变红灯，‘1’改变绿灯，‘2’改变蓝灯，修改完之后如图6所示。

图6

串口使用的是PB8和PB9两个引脚，接线如图7。

图7

最终的运行效果如图8所示。

图8

3.总结

这一次测评整体的难度比较低，所以大家应该看一遍就会了，后期有时间的话会继续做测评，并对代码进行讲解。
编辑：hfy
