基于英飞凌TLD5190QV LED驱动器的汽车智能照明解决

　　英飞凌（Infineon）TLD5190QV LED驱动器的汽车智能照明解决方案。据悉，该方案高效低成本且可以把多个通道输出利用一个LED Driver做到控制四组通道输出。

　　随着人们对安全行车的需求不断提高，将汽车的近光灯（Low Beam）、远光灯（High Beam）、日间行车灯（DRL）、矩阵式大灯（Matrix）和Pixel照明系统全部整合到前灯将会是未来所有汽车智能型头灯的趋势，目前已经采用智能型头灯为高级车种，如Benz，BMW和Audi等等。

　　图示1-基于英飞凌TLD5190QV LED驱动器的汽车智能照明解决方案架构图

　　英飞凌TLD5190QV LED驱动器是一款同步H桥DC/DC控制器，具有与TLD5541-1QV类似的功能。它没有SPI接口，特别适于无需配备微控制器的LED控制电子装置，同时更加易于实现。

　　此外，它还提供集成化保护功能，模拟和数字（PWM）调光功能，支持范围为200 kHz至700 kHz的可调开关频率。此外，TLD5190QV内部集成过温、过压和空载等情况的保护功能，并提供了状态输出接口以便对负载情况进行诊断，也具备了展频功能，可强化EMI能力。

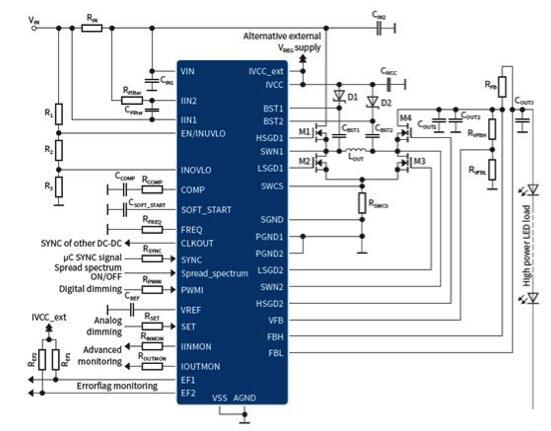

　　图示2-基于英飞凌TLD5190QV LED驱动器的汽车智能照明解决方案之系统方块图

　　规格说明

　　主要组件：TLD5190QV，IPG20N06S4L-14

　　产品应用：Full LED headlamp assemblies（Low Beam，High Beam，DRL，Matrix，Pixel Light）

　　技术支持：可提供规格书，开发平台，开发工具，原理图，Demo板
