MAX7219驱动共阴极LED原理图及程序

1、MAX7219简介

MAX7219是一种串入、并出的共阴极LED数码管显示驱动器，每片可驱动8位LED数码管显示，与单片机的接口只需3根线，内带BCD译码器，及显示测试、移位、锁存器等，输出电流达40mA，外围只需一只亮度调整电阻。

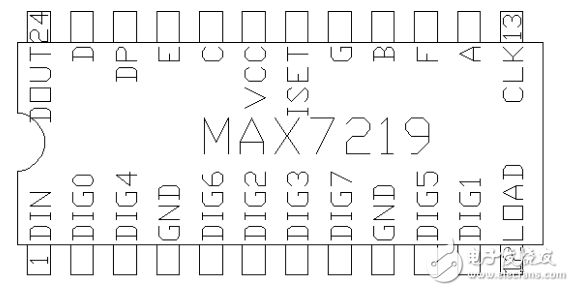

MAX7219引脚图

2、引脚功能说明

1）引脚功能

DIN：串行数据输入端，CLK的上升沿时数据被载入内部16位移位寄存器中

CLK：串行时钟输入端，最高工作频率可达10MHz

LOAD：片选端，低电平接收DIN端的数据，高电平时数据被所存

DIG0~7：LED的位控制端A~DP：LED的端控制端

DOUT：串行数据输出端，用于芯片的级联

ISET：硬件亮度调整端，在该引脚与VCC之间跨接一个电阻，LED的亮度即可通过该电阻来调节，流过LED的段驱动平均电流为流过此电阻电流的100倍，此电阻值范围为：10~80K之间。

2）内部寄存器说明

A、译码方式选择寄存器地址：09H

      赋值：FFH 表示使用MAX7219内部的BCD译码器

     00H 表示不使用MAX7219内部的BCD译码器

B、亮度调节寄存器地址：0AH

       赋值：00H~0FH 可改变MAX7219所驱动的LED的亮度，其变化范围在1/32~31/32之间

C、扫描位数设定寄存器地址：0BH

       赋值：00H 所有位不显示

       01H~07H 依次对应于1~8位及前面位全部显示（即需显示的位应为“1”）

D、待机模式开关寄存器地址：0CH

      赋值：00H LED全灭

      01H LED正常显示

E、显示器测试寄存器地址：0FH

       赋值：00H LED为正常显示状态

      01H LED测试状态，即LED全亮

F、8位LED显示数据寄存器地址：01H~08H

对这些寄存器赋值（即需显示的内容），就会在对应的1~8位LED数码管上显示出来

由于电源中杂波或附近的电磁等干扰信号，使MAX7219在上电后不显示或乱显示；为了消除这种现象应在MAX7219的VCC端与地之间接一只104pf的瓷片电容，在LOAD端于地之间接一只10K的电阻。最号还在电源与MAX7219的VCC端之间串一只去高频的电感。

而在电源方面，最好使用变压器供电，而不要用开关电源供电。

加在DIN引脚上的串行数据必须在LOAD脚为低电平时，以每2字节一次，在SCK脚信号的每个上升沿移入1位数据，且高位在前低位在后，然后在LOAD信号的上升沿MAX7219所存数据。

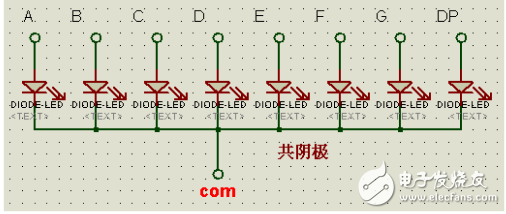

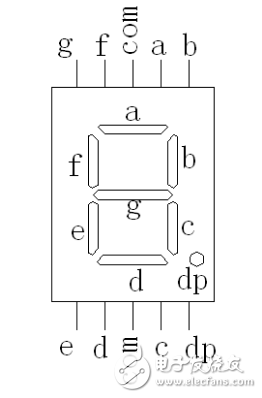

3、LED数码管引脚图如下：

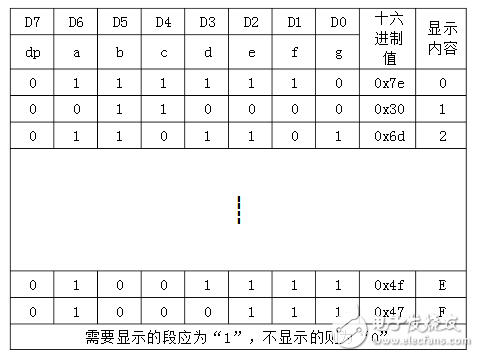

显示段码表如下：
