max7219驱动4个数码管连接图

1、MAX7219简介

MAX7219是MAXIM公司生产的串行输入/输出共阴极数码管显示驱动芯片，一片MAX7219可驱动8个7段（包括小数点共8段）数字LED、LED条线图形显示器、或64个分立的LED发光二级管。该芯片具有10MHz传输率的三线串行接口可与任何微处理器相连，只需一个外接电阻即可设置所有LED的段电流。它的操作很简单，MCU只需通过模拟SPI三线接口就可以将相关的指令写入MAX7219的内部指令和数据寄存器，同时它还允许用户选择多种译码方式和译码位。此外它还支持多片7219串联方式，这样MCU就可以通过3根线（即串行数据线、串行时钟线和芯片选通线）控制更多的数码管显示。

2、MAX7219功能介绍

1.多种译码方式和译码位

2.支持多片7219串联

3.支持亮度调节

4.支持扫描范围

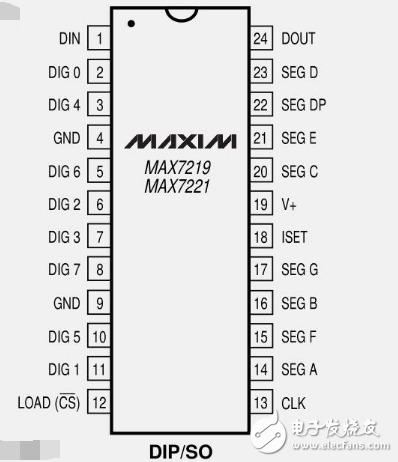

3、MAX7219的外部管脚图

　　引脚功能：

　　DIN：串行数据输入端

　　DOUT：串行数据输出端，用于级连扩展

　　LOAD：装载数据输入

　　CLK：串行时钟输入

　　DIG0~DIG7：8位LED位选线，从共阴极LED中吸入电流

　　SEGA~SEGGDP7段驱动和小数点驱动

　　ISET：通过一个10k电阻和Vcc相连，设置段电流

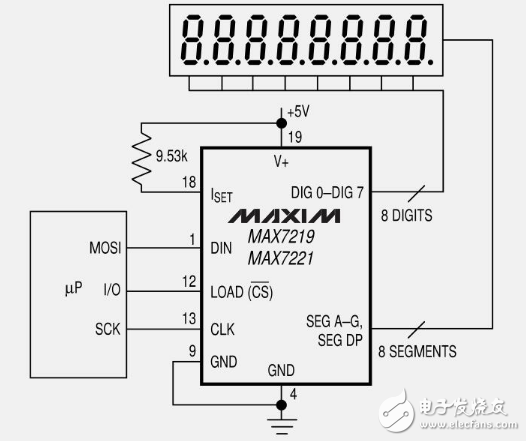

4、典型电路

5、max7219驱动8个数码管代码及电路图
