两个PIC引脚驱动LED灯应用电路设计图

　　本设计实例展示了仅使用两条MCU的I/O口线驱动六只LED灯的新方法，这种方法尤其适用于任何引脚有限的芯片。这种方法使用了两条I/O口线以及一对互补双极型晶体管。通过多路复用的方法可点亮一只以上的LED灯。之前的一个设计实例（参考文献1）展示了如何使用两条I/O口线驱动四只LED灯。其他几个设计实例（参考文献2~5）则使用了附加逻辑，导致成本和尺寸有所增加。

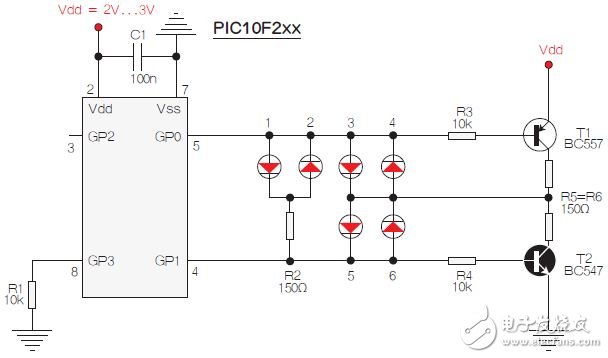

　　图1：测试选择PIC10F200，固件以两个独立、简单的汇编程序源代码的方式提供。

　　注意：VDD必须在2V和3V之间。例如，如果LED2点亮（表1），那么在VDD过高的情况下，LED4和LED6也将被点亮。可以选择使用任何通用低功率晶体管，但如想使所有LED保持同样的亮度，则需选择低VCE（sat）的晶体管。

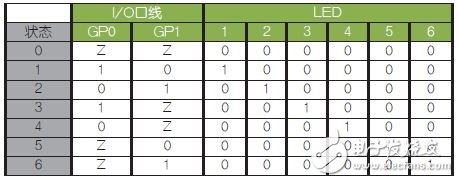

　　表1：LED驱动逻辑表。避免（0，0）和（1，1）。

　　测试选择了PIC10F200，因为PIC10F200是最小、最简单的六引脚MCU。出于示范目的，固件以两个独立、简单的汇编程序源代码的方式提供。
