基于TI无线Soc智能照明系统方案

　　通信方式是LED智能控制系统中的重要组成部分，本方案采用的通信协议是RT4CE。RF4CE 是2009 年由ZigBee 联盟与RF4CE 联盟共同提出的面向家电领域的射频遥控标准，其目标是最终取代目前广泛使用的红外遥控技术。RF4CE 是基于IEEE802.15.4 物理层与MAC 层构建的网络层和应用层协议，具有非视距传输、双向通信、超低功耗、互操作性好、采用免费ISM 频段等优点，可作为家庭自动化和娱乐应用的重要无线通信平台。

　　系统结构

　　LED 照明调控系统由遥控器和大功率LED 调光器组成，双方通过内置RF4CE 协议的CC2530 模块实现无线连接，图1 所示是LED 调控系统的设备结构图。用户利用遥控器按键输入控制指令，指令以符合RF4CE 协议的数据包形式发送到调光器，调光器根据指令要求，结合当前工作状态，产生R、G、B 三组PWM 输出，控制红、绿、蓝三种大功率LED 照明灯的功率，形成所需的光强或色温效果。调光器中的EEPROM用于存储特殊照明效果对应的PWM 序列（即配方表）。

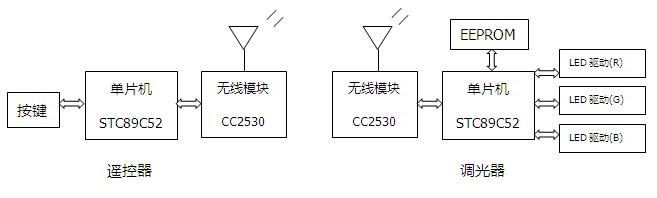

　　图1 LED调控系统结构图
