汽车照明串联LED灯珠的开路保护方案

　　LED汽车照明灯种类繁多，主要分为内部照明和外部照明两大类。在介绍方案之前，我们得清楚的知道汽车照明到底有哪些？细分如下：

　　1. 内部照明： 背光，调光，集成HMI

　　2. 外部照明：前照灯，日间行驶灯（DRL），雾灯（FOG），转向灯（TI），装饰灯，位置灯（POS），远近光灯（HLB），角灯（CRN）

　　3. 通信支持：SPI/I？C， LIN ，CANBUS

　　内部照明控制台设计参考：

　　1. 电容传感按钮用于功能选择

　　2. 每个按钮均具有RGB背光和LED指示灯

　　3. 顶灯采用高亮度白光LED

　　4. 整个装置采用12V电源输入和CAN/LIN总行I/O

　　外部照明设计难点：

　　1. 需要恒流控制：高电流峰值缩短LED寿命

　　2. 需要高精度控制：电容缓慢防电导致色彩漂移

　　3. 需要高可靠性：串联LED，单个LED短路检测

　　所有串联LED 由一 颗DSPIC33F GS系列新品进行控制，LED前照灯串联方式如下：

　　1. 近光灯（6个LED灯）

　　2. 范围灯（2个LED灯）

　　3. 远光灯（8个LED灯 or 4个LED灯）

　　4. 角灯（4个LED灯）

　　汽车灯稳定有一法，LED开路保护元件（PLED06B，PLED06A）并联在每颗灯珠旁边，示图如下：

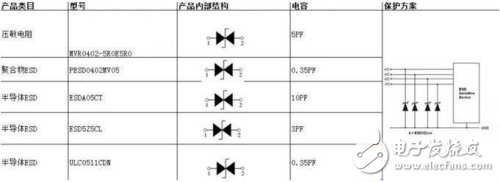

　　详细选型：
