一
RA2L2产品简介
特点
110-nm低功耗工艺
48MHz ArmCortex-M23内核
最大128KB闪存，16KB SRAM，4KB数据闪存
32pin到64pin，LQFP，QFN封装
USBFS，I3C，SSI，LPUART和CAN等多样化接口
16位&32位GPT，32位LPAGT，RTC
工作温度范围：Ta=-40°C~125°C
工作电压：1.6V-5.5V的宽工作电压范围
安全功能和加密功能
优势
支持USB FS（全速）Type-C（外设接收模式，支持3.0A供电），I3C，SSI，LPUART，CAN等多样化接口
集成CAN 2.0协议，可从上一代M16C/R8C CAN MCU进行迁移
优化的低功耗，88μA/MHz工作电流和0.25uA待机电流
RA2系列之间的易移植性
通过减少外部器件的数量来降低系统成本
典型应用
USB数据记录器
标签/热敏打印机
EV充电器
电池充电器
条形码/RFID读取器
电梯
产品链接
RA2L2 - 48MHz Arm Cortex-M23入门级USB通用微控制器 | Renesas瑞萨电子
https://www.renesas.cn/zh/products/ra2l2?queryID=19ad585bccea0d1b61aff578e2bebf8b
二

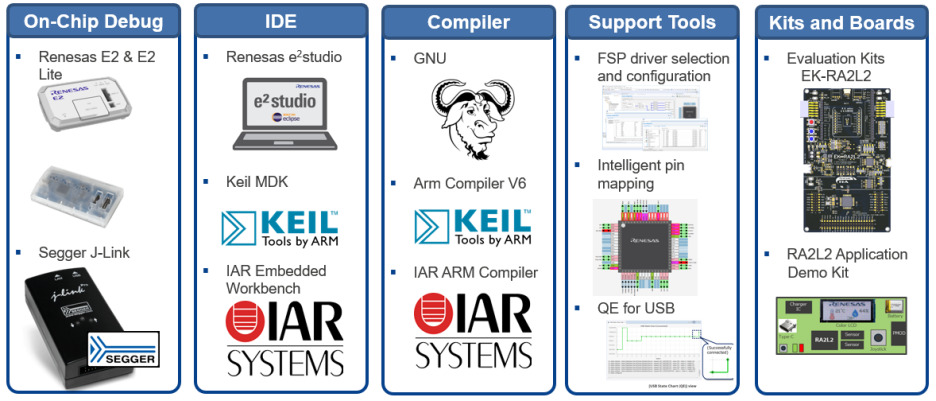

开发工具
跟其他的RA产品一样，RA2L2支持的调试器包括瑞萨电子的E2/E2 Lite/EZ-CUBE3，SEGGER公司的J-Link，IAR公司的I-jet，Arm公司的ULINK，开源的CMSIS-DAP。
软件开发依赖FSP（Flexible Software Package），FSP不仅提供了HAL Driver级别的驱动，还包含丰富的中间件如文件系统、USB协议栈和网络协议等。另外，FreeRTOS和Azure RTOS的配置均可通过FSP UI界面完成。所有内容托管在GitHub（Releases · renesas/fsp）上，可自行下载。（您可复制下方链接至浏览器，或扫描二维码进行查看）
GitHub（Releases · renesas/fsp）
https://github.com/renesas/fsp/releases/
编译器则支持商用的Arm Compiler V6及IAR Arm Compiler，同时支持免费的GNU以及Arm LLVM。对于编译器的版本要求，请参考链接Releases · renesas/fsp页面Tools列表中的细节。（您可复制下方链接至浏览器，或扫描二维码进行查看）
Releases · renesas/fsp
https://github.com/renesas/fsp/releases/
FSP可以内嵌到瑞萨电子基于eclipse平台的IDE e2studio中使用。对于第三方的IDE如Keil MDK和IAR Embedded Workbench for Arm，需要结合RASC（RA Smart Configurator）独立运行插件使用，可从GitHub（Releases · renesas/fsp）上自行下载，更多细节可参考RASC的文档（RASC MDK IAR User Guide）。（您可复制下方链接至浏览器，或扫描二维码进行查看）
GitHub（Releases · renesas/fsp）
https://github.com/renesas/fsp/releases/
RASC MDK IAR User Guide
https://renesas.github.io/fsp/_s_t_a_r_t__d_e_v.html#RASC-MDK-IAR-user-guide
各工具的下载链接请参考表格中的内容：
IDE
1
名称：e2studio
版本/下载链接：
Renesas e2studio downloads
https://www.renesas.cn/zh/software-tool/e-studio#downloads
2
名称：Keil MDK
版本/下载链接：
ARM Product Updates（keil.com）
https://www.keil.com/update/rvmdk.asp
3
名称：
IAR Embedded Workbench for Arm
版本/下载链接：
IAR EW for Arm Free Trial Version
https://www.iar.com/products/architectures/arm/iar-embedded-workbench-for-arm/iar-embedded-workbench-for-arm-free-trial-version/
工具链
1
名称：LLVM
版本/下载链接：
LLVM-embedded-toolchain-for-Arm/releases
https://github.com/ARM-software/LLVM-embedded-toolchain-for-Arm/releases
2
名称：GCC
版本/下载链接：
arm-gnu-toolchain-downloads
https://developer.arm.com/downloads/-/arm-gnu-toolchain-downloads
ICE
1
名称：E2&E2 Lite
版本/下载链接：
E2 emulator [RTE0T00020KCE00000R] | Renesas
https://www.renesas.com/en/software-tool/e2-emulator-rte0t00020kce00000r
E2 emulator Lite [RTE0T0002LKCE00000R] | Renesas
https://www.renesas.com/en/software-tool/e2-emulator-lite-rte0t0002lkce00000r
2
名称：J-Link
版本/下载链接：
Segger Debug Probes J-Link
https://www.segger.com/products/debug-probes/j-link/
3
名称：I-jet
版本/下载链接：
IAR I-jet
https://www.iar.com/embedded-development-tools
代码生成器
1
名称：RASC（RA Smart Configurator）
版本/下载链接：
说明文档RASC MDK IAR User Guide
https://renesas.github.io/fsp/_s_t_a_r_t__d_e_v.html#RASC-MDK-IAR-user-guide
2
名称：FSP
版本/下载链接：
Releases · renesas/fsp
https://github.com/renesas/fsp/releases/
关于示例代码和开发板，可以参考以下表格中的链接：
1
名称：RA产品例程
简要说明：
包含RA系列产品的大部分例程注
下载链接：
renesas/ra-fsp-examples
https://github.com/renesas/ra-fsp-examples
2
名称：开发板
简要说明：
RA系列的EK板
下载链接：
Renesas RA Microcontroller Evaluation Kits
https://www.renesas.com/en/products/microcontrollers-microprocessors/ra-cortex-m-mcus/ra-kits
三
评价板

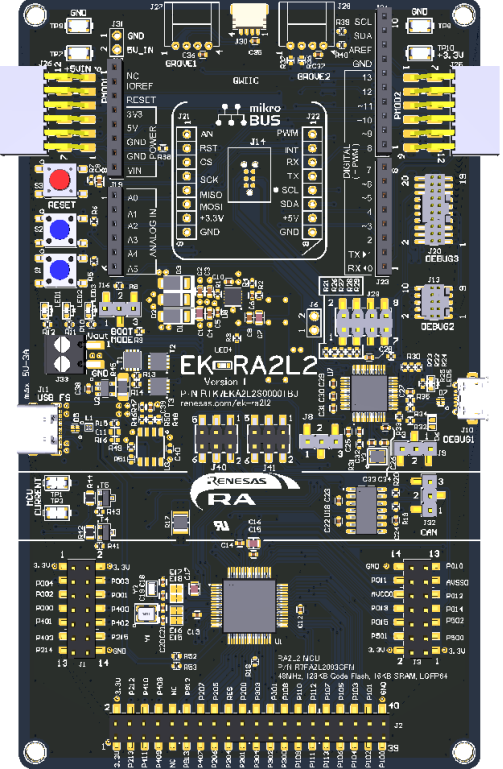

EK-RA2L2评价板
主要特点
R7FA2L2093CFM（RA2L2 64引脚LQFP）
48MHz，ArmCortex-M23内核
128kB闪存，16kBSRAM，4kB数据闪存，USB FS，USB Type-C检测
MCU引脚直连访问
MCU电流测量点CAN总线x1（配备CAN总线收发器）
USB Type-C接口和接收端
USB-C接收端子（0.5A/1.5A/3.0A 5V）支持USB或外部电源供电（可自供电）
USB-C接收端子（1.5A/3.0A 5V）支持USB-C供电（总线供电）
CC引脚检测VBUS的电流供应能力（0.5A/1.5A/3.0A 5V）
VBUS监控
生态&系统控制访问
通过USB提供5V输入（Debug，FS（Type-C））或者外部供电
板载Debug（Segger J-Link）
Debug in（SWD）
Debug out（SWD）
3个用户LED&2个用户按钮
2 SeeedGrove系统（I2C&analog）
2 Digilent PmodTM（SPI&I2C&UART）
ArduinoTM（Uno R3）
MikroElektronikaTMmikroBUS**
SparkFun Qwiic（I2C）
MCU boot配置跳线

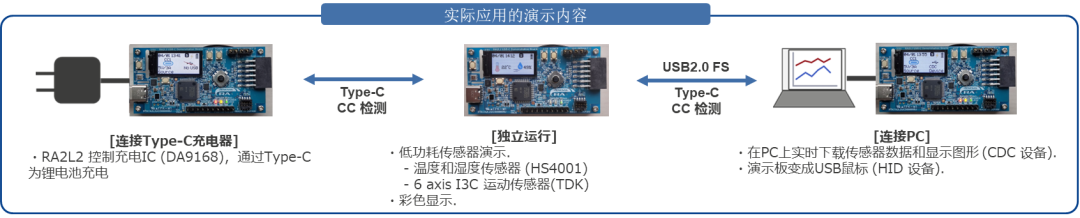

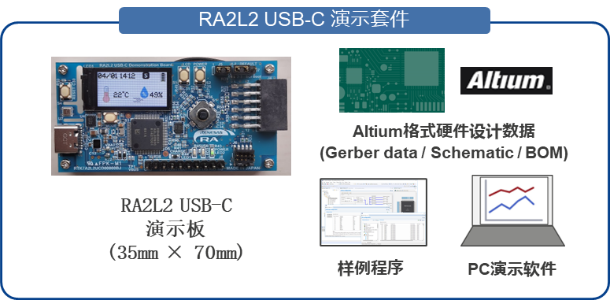

RA2L2应用演示套件
主要特点
演示RA2L2主要特点
USBFS+Type-C，低功耗Low Power，多样化接口
具有USB电池应用功能的紧凑型单板
MCU（RA2L2），充电IC（DA9168），传感器（温湿度传感器HS4001、6轴运动传感器）
1节电池，小型彩色LCD
支持3种演示用例和2种演示模式
独立运行，连接PC，连接Type-C充电器
低功耗传感器演示模式，鼠标演示模式
