三大开发环境下的Standby RAM变量配置教程

在嵌入式低功耗设计中，Standby RAM（待机保持内存）是芯片在深度休眠模式下仍能保持数据的关键硬件资源。但许多开发者苦于不同开发环境的配置差异，难以高效利用这一特性。

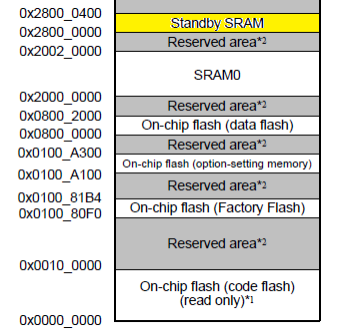

本文将以e2studio（瑞萨）、KEIL MDK（ARM）和IAR EW（IAR Embedded Workbench）三大主流开发环境为例，手把手教你在瑞萨RA6M4平台上实现“将变量精准分配至Standby RAM”的终极目标。对于其他内置Standby RAM的瑞萨RA系列MCU产品，均可参考本文的配置过程，并参考硬件手册做适当修改。本例中，Standby RAM的起始地址为0x28000000，大小为0x400。

01e2studio工程中

（1）在fsp.ld文件中添加以下内容，定义Standby RAM这部分区域：

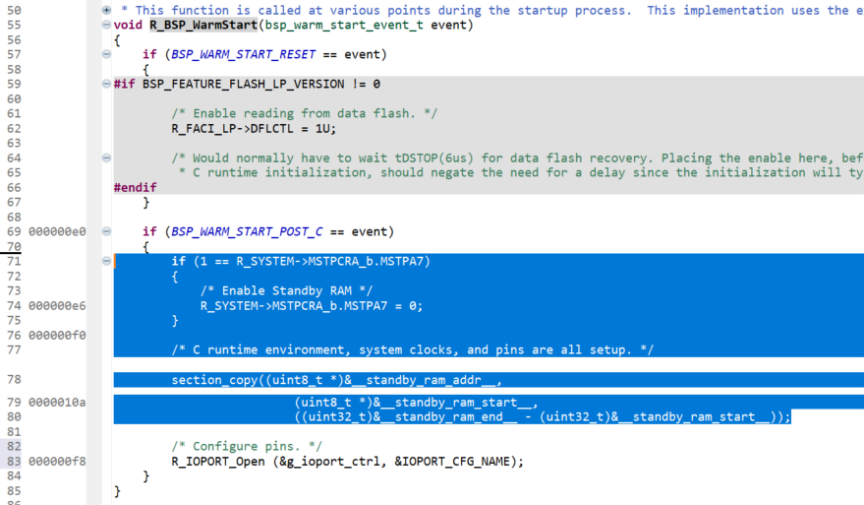

（2）hal_entry.c中在R_BSP_WarmStart中添加以下内容，允许使用Standby RAM并进行初始化。

（3）代码编辑、编译&调试，并打开Memory窗口进行验证。

需要放置到Standby RAM区域的数据需要做特定的声明。例如：

uint8_t g_standby_ram_variable[512] BSP_PLACE_IN_SECTION(“.standby_ram”) = {0,1,2,3,4,5,6,7,8,9,10}；

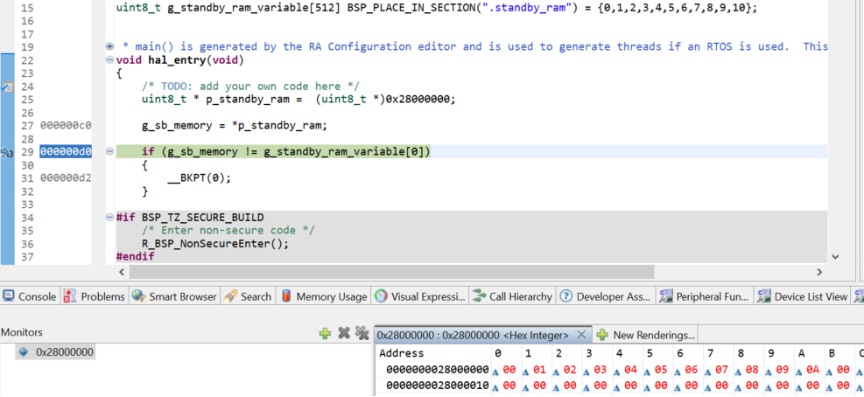

从下图中可以看到数组g_standby_ram_variable[512]的数据已经放在Standby RAM区域中。

02KEIL MDK工程中

（1）打开KEIL MDK工程，点击Option for Target

Target标签页Read/Write Memory Areas，定义一块区域

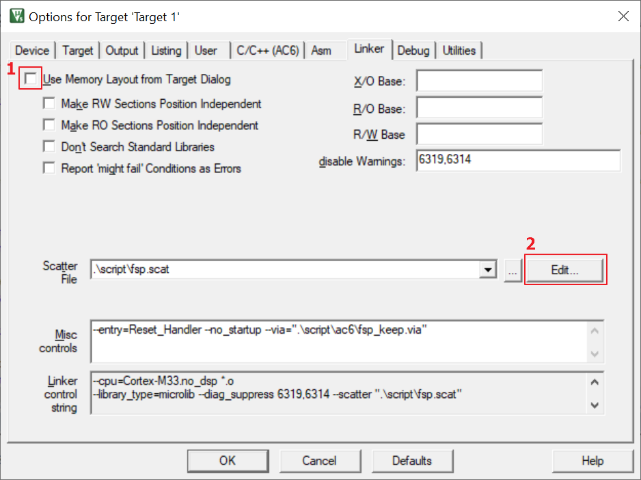

点击Linker标签页，取消链接勾选，自定义链接脚本，点击2处编辑

定义一片区域

（2）定义变量

uint8_t var00[10] __attribute__((section("SAMPLE_NAME_A")))；

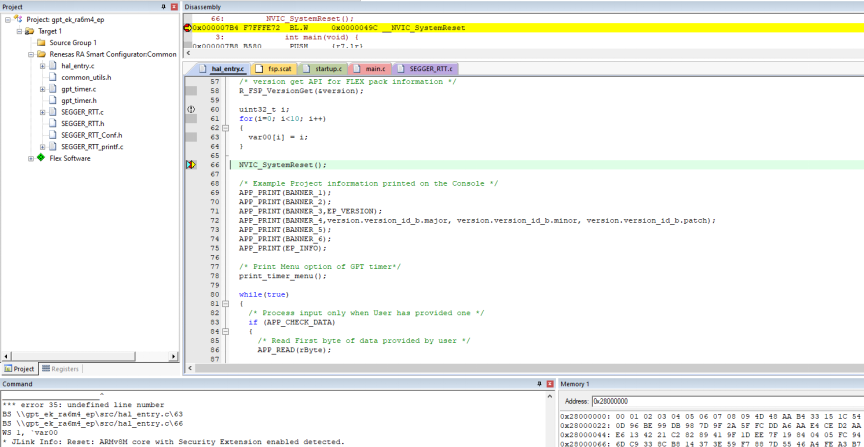

（3）代码中添加对这个变量的写入

（4）编译&调试，进行验证

从Memory窗口，可以看到放置在Standby RAM区域的变量被正常写入

03IAR EW工程中

（1）修改链接器配置文件（.icf）

在项目的链接器配置文件中定义Standby RAM区域和段：

define region STANDBY_RAM = mem:[from 0x28000000 to 0x280003FF]；

define block STANDBY_BLOCK { section .standby_ram }；

place in STANDBY_RAM { block STANDBY_BLOCK }；

do not initialize { section .standby_ram}；

（2）在代码中声明变量

使用__no_init关键字和#pragma location指令将变量分配到指定段：

#pragma location = ".standby_ram"

__no_init uint8_t g_standby_ram_variable[512]；

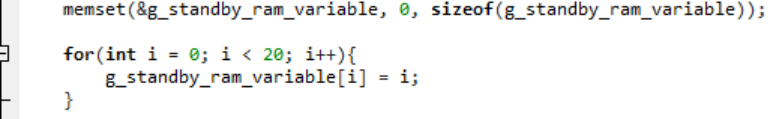

（3）在用户代码中手动初始化，并赋值

（4）编译&调试，进行验证

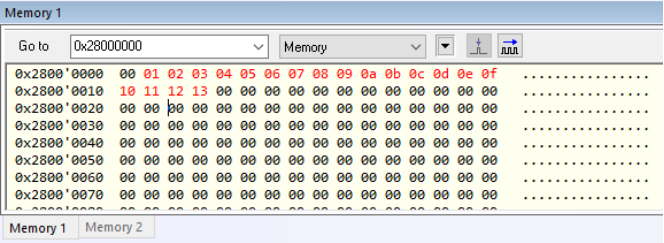

从Memory窗口，确认变量地址和数值。

通过上述步骤，我们实现了三大开发环境下的Standby RAM变量配置。无论你使用e2studio、KEIL MDK还是IAR EW，核心逻辑始终一致：

编译器层：通过链接脚本隔离内存区域

代码层：结合复位类型检测实现按需初始化
