中微爱芯增强型电机控制MCU AiP8F7364概述

AiP8F7364是一款8051内核增强型电机控制MCU，内置64KB FLASH ROM、2KB XRAM、16KB Program RAM，内部集成T0/1/3/4/5、UART0/1、SPI、I2C、MDU+CORDIC、CRC、OPA、CMP、12bit-ADC和电机控制模块。

主要特点

内核：1T 8051，最高88MHz系统主频

工作电压：2.2V~5.5V

工作模式：普通模式、停止模式

存储器：64KB FLASH、16KB Program RAM、256B IRAM、2KB XRAM

时钟：内部16MHz高速振荡、内部PLL倍频系数软件可配置

中断：4个外部中断源，14个内部中断源，优先级软件设置

定时器：2个16位通用定时器T0/1可用于定时、3个16位高级定时器T3/T4/T5有多达4个用于输入捕获或PWM通道

IO：46个多功能双向I/O口，内建上/下拉电阻，输出斜率可配置，6路PWM可配置弱驱动

通信接口：1路普通型UART、1路增强型UART、1路I2C、1路SPI

MDU+CORDIC：CORDIC运算单元和乘除法移位单元同时执行运算、CORDIC支持旋转模式和向量模式

CRC：采用CRC-CCITT标准的X16 + X12 + X5 + 1

OPA：4路，OPA2内置放大倍数可选1~4、6、8和10倍，运放输出可作为AD的输入通道

CMP：2路，同相输入端参考电压56档可调，反相输入端可配置

12位A/D转换器：最多支持15个输入外部通道和1个内部通道，支持序列转换和连续转换；支持规则组和注入组触发

电机控制模块T5：6路（3对）16位PWM输出，每对PWM支持互补或独立模式，输出极性单独控制；支持边沿对齐模式、中心对齐模式（中心对齐互补模式下支持对称和非对称波形）；触发ADC方式可配置

封装类型：SSOP28、LQFP48

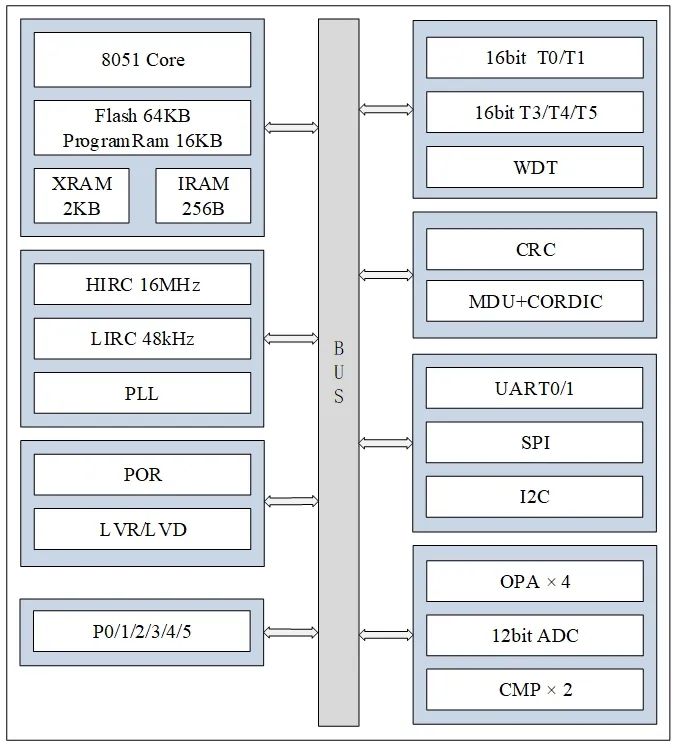

功能框图

引脚排列图

LQFP48引脚排列图

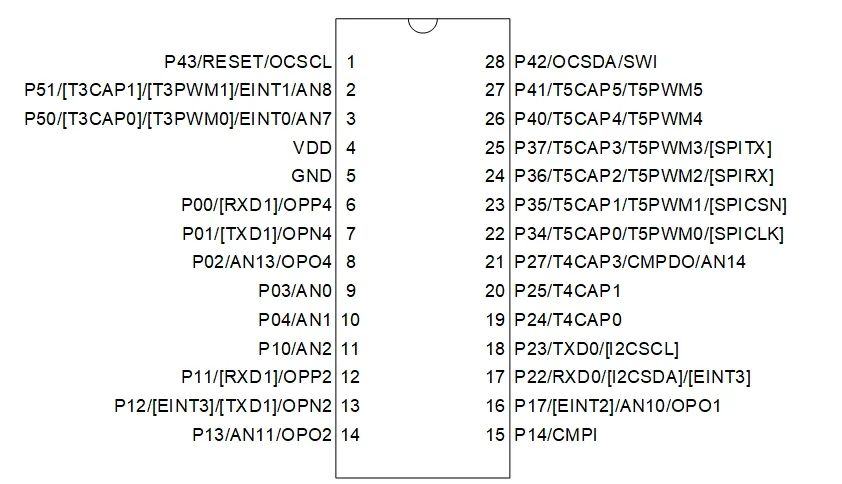

SSOP28引脚排列图

产品优势

降本：省去外置运放和比较器，降低BOM成本。

硬件加速提升实时性：MDU+CORDIC协处理器单周期16位*16位乘法、8周期32位除法，圆函数硬件加速；三组寄存器组减少任务切换延迟。

应用领域

该电路尤其适用于直流无刷电机控制，适合电动工具、散热风扇、空调水泵等应用场景。

Conclusion

结语

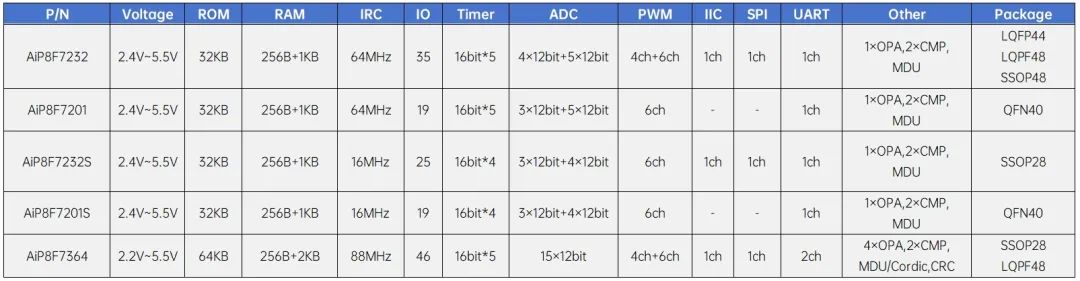

电机系列MCU相关选型表如下：

如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
