中微爱芯高速吹风筒控制器解决方案

行业介绍

高速吹风筒控制器设计用于永磁同步电机驱动的吹风类产品。控制器通过调节输入到高速永磁电机的电流或电压来控制电机的启停、转向以及速度等参数，从而实现对风量、风速和电机噪音的精确管理。该类控制器目前广泛用于工业、家电、园林、市政设施等领域，有效的起到了提高系统运行效率和降低能耗的作用。

高速吹风筒控制器整体解决方案

该方案采用中微爱芯AiP8F7364芯片，AiP8F7364是一款电机专用8051内核MCU，主频最高支持88M，内置64KB FLASH ROM、2KB XRAM、256B SRAM，内部集成多种电机专用外设模块：电机PWM控制模块T5，4路运算放大器，2路比较器，15通道12-bit可灵活配置采样时刻点的 A/D转换器，加速电机算法执行的MDU+CORDIC模块、支持URAT、SPI、I2C通信以及CRC模块。芯片资源丰富、功能强大，开发省力便捷。

为了进一步提升高速吹风筒控制系统的易维护性和高效性，方案中对高速永磁同步电机采用无位置传感器的FOC控制。控制器通过MCU内置运放实时采集电机三相电流，采用直接闭环类无感FOC算法判断电机转子的实时位置。同时，方案中针对高速电机的实际应用场景，配有多种调速方式选择以及各类保护机制，确保系统运行的安全可靠。

方案特点

输入电压：AC-220V（50Hz）

最大支持转速：110000eRPM

电流采样方式：双电阻/三电阻 1M高速ADC

电机控制方式：无感FOC控制

转速设置：按键档位调速或外置PWM调速

调速方式：速度环/功率环

启动方式：100%成功率快速闭环启动

保护功能：过欠压保护、过温保护、过流保护、短路保护、电机缺相保护、堵转保护

其他功能：电网过零检测、缓刹车、温控模块、LED档位/故障提示

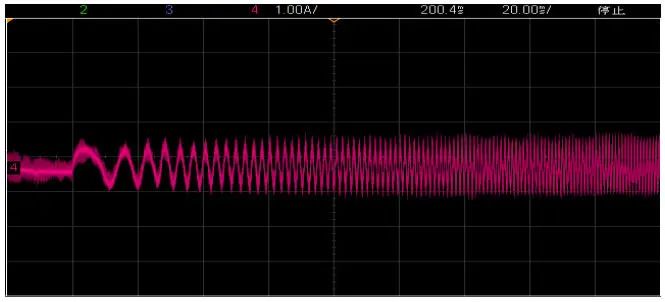

启动-相电流波形

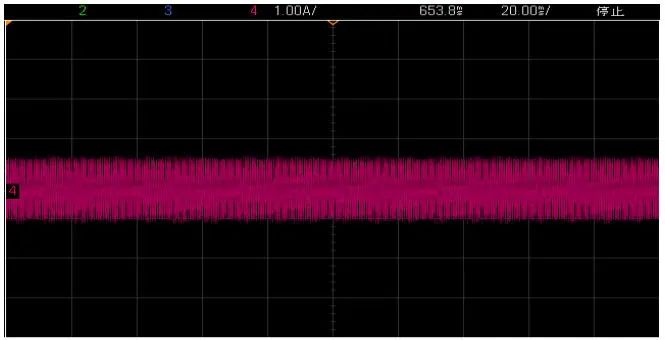

20K载波、100uf电解、110000eRPM-相电流波形

方案实物

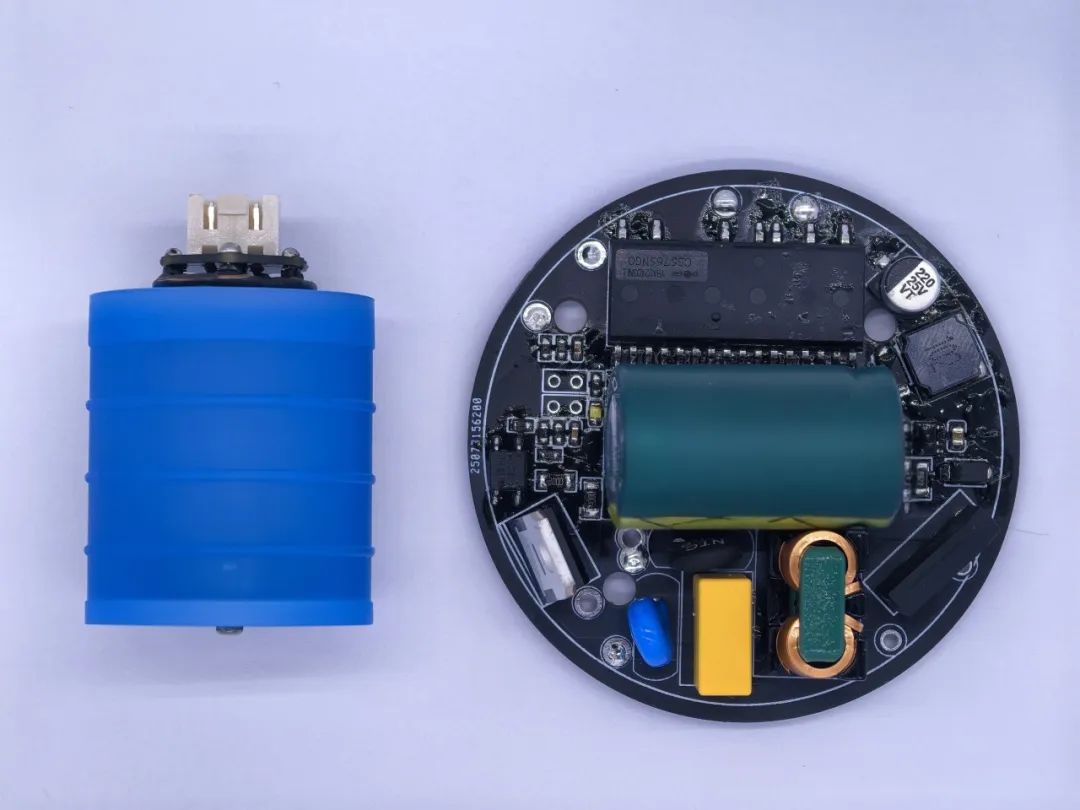

控制板

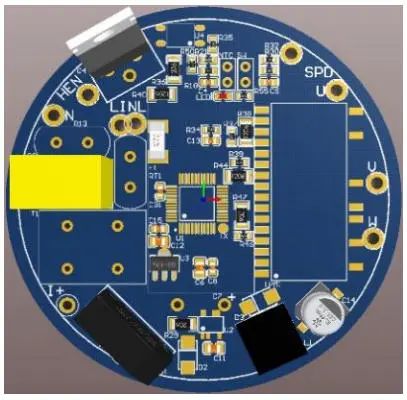

PCB正面

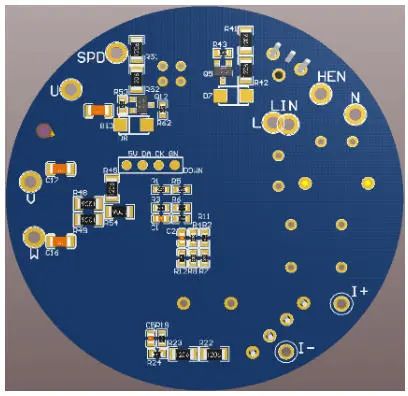

PCB背面

芯片资源

适用高速吹风筒控制器的模块：

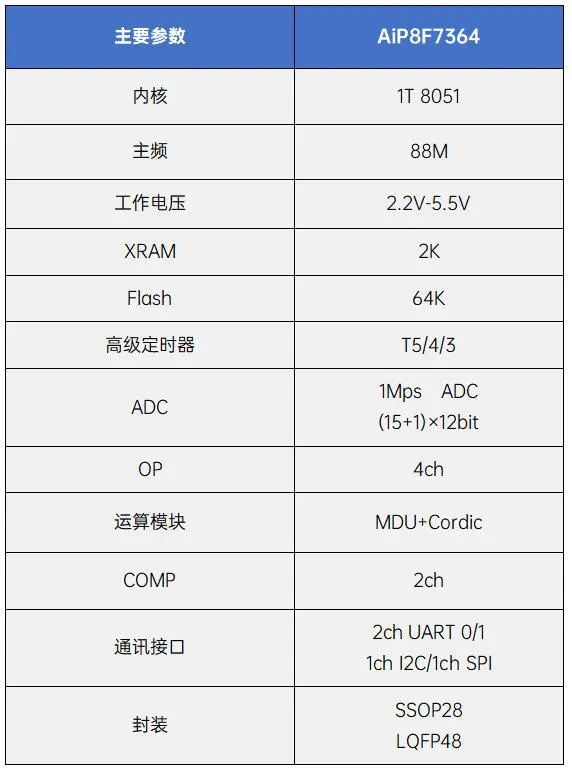

MCU：

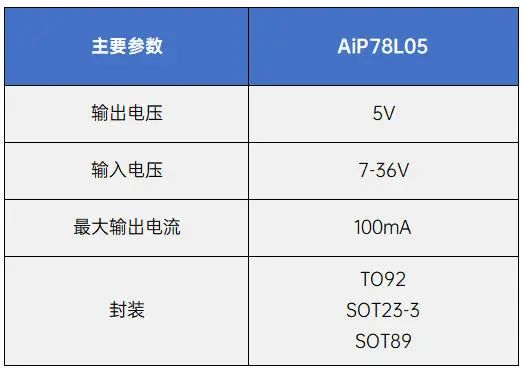

LDO：

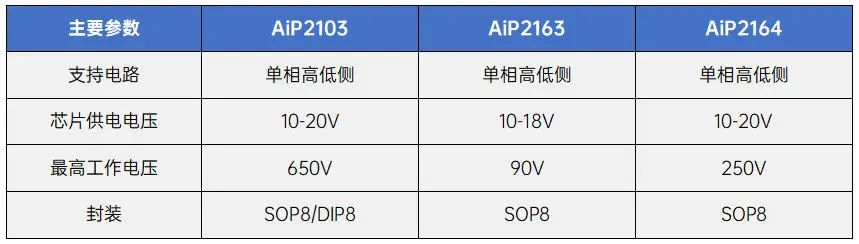

MOS/IGBT预驱：

结语

中微爱芯高速吹风筒控制器解决方案，以其高性能的MCU为核心，结合先进的电子控制技术和丰富的物料资源，为用户提供了稳定、可靠、智能化的高速电机控制方案。该方案在可靠性，电机控制稳定性上表现优异，是高速吹风筒控制器的理想选择。

如需了解更多产品资讯，请联系我司授权代理商或销售工程师。

关于中微爱芯

无锡中微爱芯电子有限公司成立于2004年，是一家以集成电路设计、测试、方案开发、销售和服务为主的高新技术企业，是工信部认定的集成电路设计企业，是国家鼓励的重点集成电路设计企业。产品已形成MCU、LCD显示、LED显示、通用逻辑、信号链、马达&栅驱动、功率器件、电源、音响、遥控器、通信、配套等多个系列几千款产品，覆盖消费电子、网通产品、工业设备、新能源、汽车电子等多个领域。
