RX140 MCU的快速原型板 数据手册和设计资料

Renesas RTK5FP1400S00001BE用于RX140 MCU的快速原型设计板设有板载RX140 MCU (R5F51406BGFN)。该板经济划算，适用于各种应用的RX140评估和原型开发。它具有仿真器电路，因此用户可以通过USB电缆将程序连接到PC来写入/调试程序。此外，它还具有较高的可扩展性，可与Arduino^®^ Uno兼容，标配两个Pmod^™^ 连接器，所有微控制器引脚均可通孔连接。

Renesas的QuickConnect平台可轻松将Renesas FPB-RX140连接到各种无线/传感器模块，并支持快速原型设计和开发。

数据手册：
*附件：r20qs0061eg0100_fpb_rx140_qsg-3513603.pdf

设计资源

• 用于RX系列的C/C++编译器软件包
• QuickConnect平台
• e2 studio – RX系列信息
• 电容式触摸的QE：电容式触摸传感器开发辅助工具

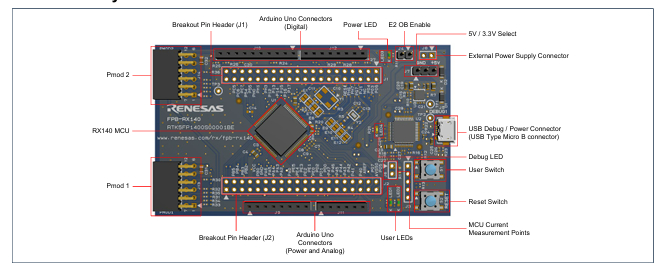

特性

• 配备RX140（RXv2内核、48MHz、256KB ROM、64KB RAM、LFQFP 80引脚）
• 支持多电源[USB VBUS (5V) 或外部电源（1.8至5.5V）]
• 配备仿真器电路
• Micro-USB B 型连接器
• 可访问微控制器的所有引脚的通孔
• Arduino Uno和两个Pmod
• 一个用户开关、一个重置开关
• 两个用户LED、一个电源LED和一个调试LED
• 支持各种RX140软件和工具

应用

• 防水淋浴控制器
• 采用电容式触摸感应的输液液位监控器
• 打印机控制面板，具有NFC身份验证功能
• Commotech电容触摸
• 稳健的操作触摸面板，带CAN FD
• Commotech电子秤技术服务
• 家用电器
• 工业
• 楼宇自动化
• 家居自动化
• 消费电子产品

套件内容

• FPB-RX140原型设计板
• 印刷版快速入门指南
