NXP eIQ Time Series Studio 工具使用攻略(九)-数据标签

Hello 大家好，eIQ Time Series Studio又和大家见面了，上期咱们讲到TSS更新了新版本，不知道大家有没有及时跟进，本期继续为大家带来"Utilities"介绍。

上一期主要对"Utilities"模块中的"Data Logging"工具做了介绍，初步了解如何使用该工具采集用户数据，但用户数据很多时候是不可直接使用的，可能会包含噪音或其他高频分量，又或者参杂很多异常数据，因此用户还可借"Utilities"模块中的其他工具分析数据的质量，选择是否使用该数据，或者是否需要进一步处理。

Data Labeling

其中"Data Labeling"，数据标签工具使用户能够通过可视化界面将相应的数据标签（如电弧或无电弧）应用于当前数据图形的不同部分，从而对导入的原始数据进行分类。然后，该工具根据标签对原始数据进行细分，并创建用于训练机器学习模型的优化数据集。

使用步骤如下所示：

1. 单击"Utilities"模块下的"Data Labeling"按钮，打开数据标签工具：

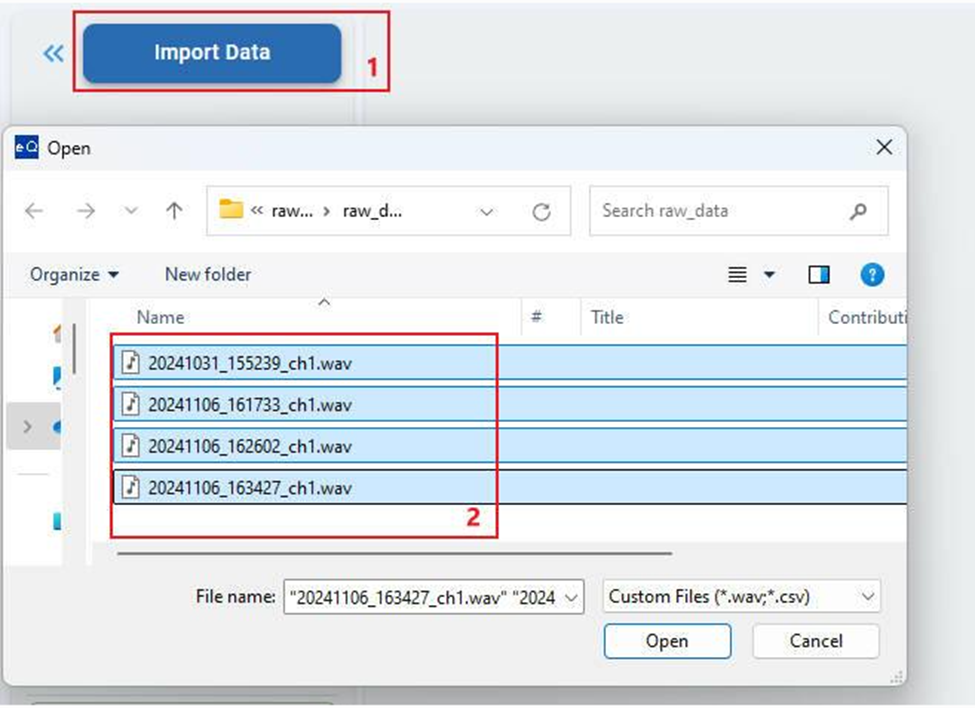

2. 点击图形界面中的"Import Data"按钮导入用户数据：

上图中的示例数据是按时间序列存储的连续电流数据，为单通道数据，格式为CSV（数值之间用空格分隔）或float32 WAV（单通道）。

3. 创建用户标签：

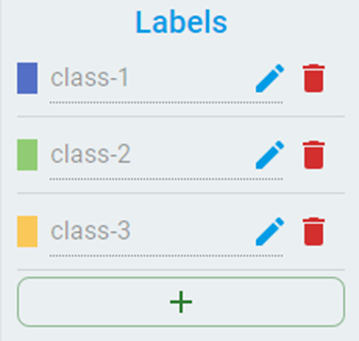

标签列表：用于创建分类的标签。列表中的标签数量需要与数据类别数相同。首次使用该工具时，标签列表为空。数据文件需要创建几个标签就单击几次下图中的“+”按钮，并将其添加到标签列表。

可以编辑标签的别名。此操作是可选的，仅用于增强标签的可读性。

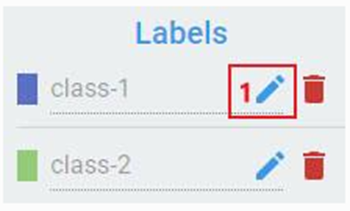

要编辑别名，请先点击编辑按钮：

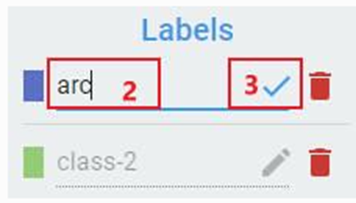

输入别名字符串，然后单击复选按钮以应用重命名。

要逐个重命名所有标签，请重复上述步骤。

4. 为图形化数据打标签：

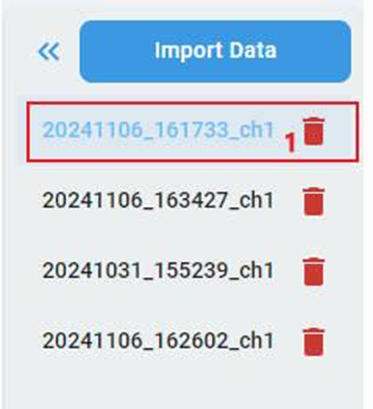

a) 选中左侧文件栏中的文件

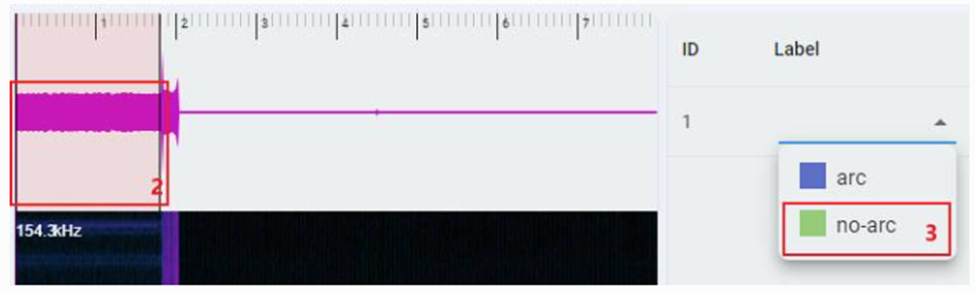

b)拖动图形界面中的可移动竖线，在波形图上绘制一个范围，为绘制范围选择标签

c) 重复步骤b)并标记所有区域

d) 重复上述所有步骤以标记所有数据文件

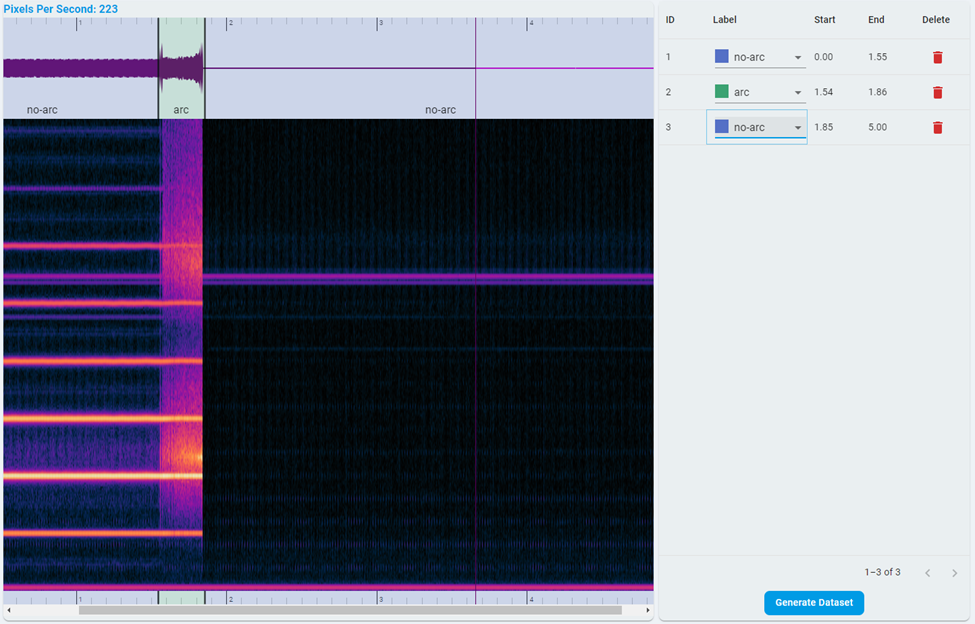

图中波形：数据的时间序列波形。

频谱图：数据的时-频域波形，使用STFT变换。横轴（横坐标）表示时间，纵轴（纵坐标）表示频率。

标记区域列表：时间序列波形上绘制的每个区域对应于这里的一条记录，包括分类标签、开始时间和结束时间。

注意：在运行“Generate Dataset”之前，必须标记所有范围。

5.生成分类数据集:

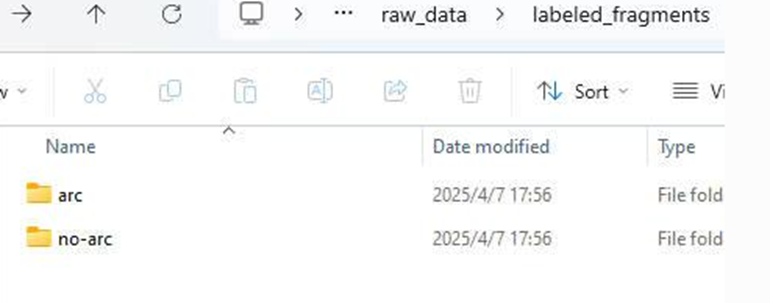

将所有文件的数据标签处理完成后，点击"Generate Dataset"按钮，将根据步骤4中的标注结果对用户原始数据进行分段，分段后的数据文件夹将出现在弹出窗口中。

注：可以将分段后的数据导入"Data Intelligence"模块进行分析，获取推荐的参数，例如窗口大小、采样频率等。然后再使用"Data Operation"模块根据推荐的参数对分段后的连续数据进行处理，以创建适合训练的数据集。

"Data Labeling"模块先介绍到这里，让我们期待"Data Intelligence"和"Data Operation"模块和大家的见面！
