KP93102 三相无感直流风扇驱动芯片 采用Sensorless驱

三相无感直流风扇驱动芯片-KP93102

产品介绍

芯片概述：

KP93102 是一款三相马达驱动芯片，通过 PWM 输入模式控制风扇旋转速率。采用 Sensorless 驱动, 无需 Hall 传感器，简化了外部元器件。其内置 Soft Switch、Current Limit、Lock and Restart、PWM调速、FG 输出、正反转选择以及 TSD 保护等功能。

KP93102 内置了 PWM Soft Switch 模式驱动风扇，能有效的降低风扇的噪音及振动。

芯片特点：

•PWM 直接输入控速

•3-Phase Sensorless 驱动

•输入工作电压范围：3V ~ 16V

•STB 省电模式

•UVLO 保护

•内置 TSD、OCP 保护

•锁定保护与自动重启

•FR 正反转控制

•启动模式外部设置

•转速斜率外部设置

•最低转速/停转转速外部设置

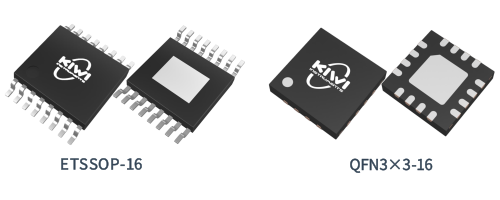

•封装类型：ETSSOP-16、QFN3×3-16

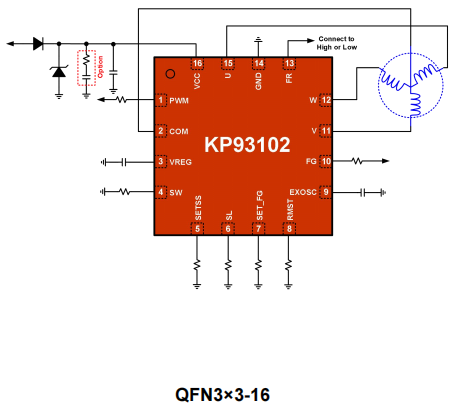

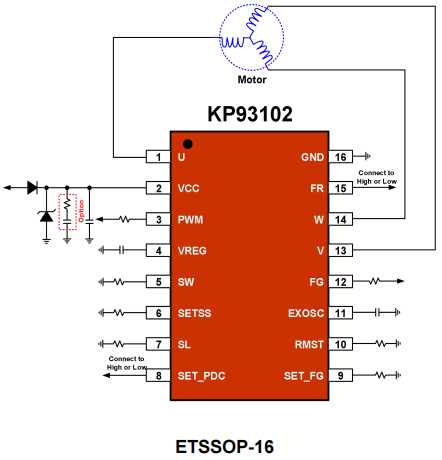

应用电路：

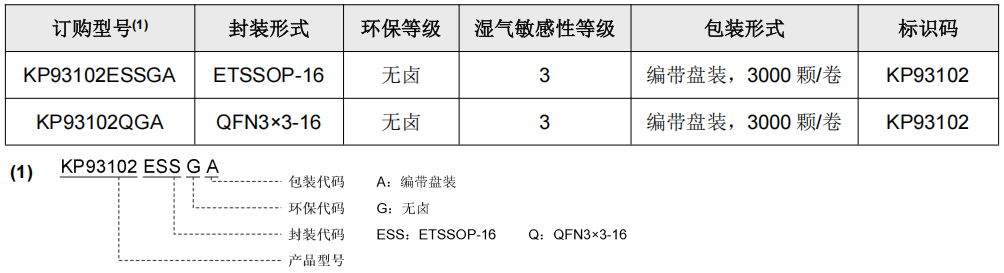

订购信息：

芯片应用：

• 低功耗、低噪音风扇

• 扫地机
