ENNOID-BMS

ENNOID-BMS 是一款开源的可配置电池管理系统，由一个基于 STM32 微控制器的母板通过 ISOSPI
接口连接多个模块化从板组成。ENNOID-BMS能够监控对任何锂离子电池组至关重要的具体温度、电流和电压。根据监控到的输入和配置的参数，母板可以通过切换外部重型接触器的状态来允许或中断电池组中能量的流动。ENNOID-BMS可测量每个电池单元的电压水平，在充电过程中可以触发生被动平衡功能，以确保所有电池单元的荷电状态（SOC）相似。
*附件：ENNOID-BMS-master.zip

参数可以通过连接到 USB 主机的 ENNOID-BMS-Tool 软件进行配置。

订购方式：

如需订购组装好的 BMS 或电池组，请访问：

https://www.ennoid.me/bms/gen-1

文档：

https://blog.ennoid.me/

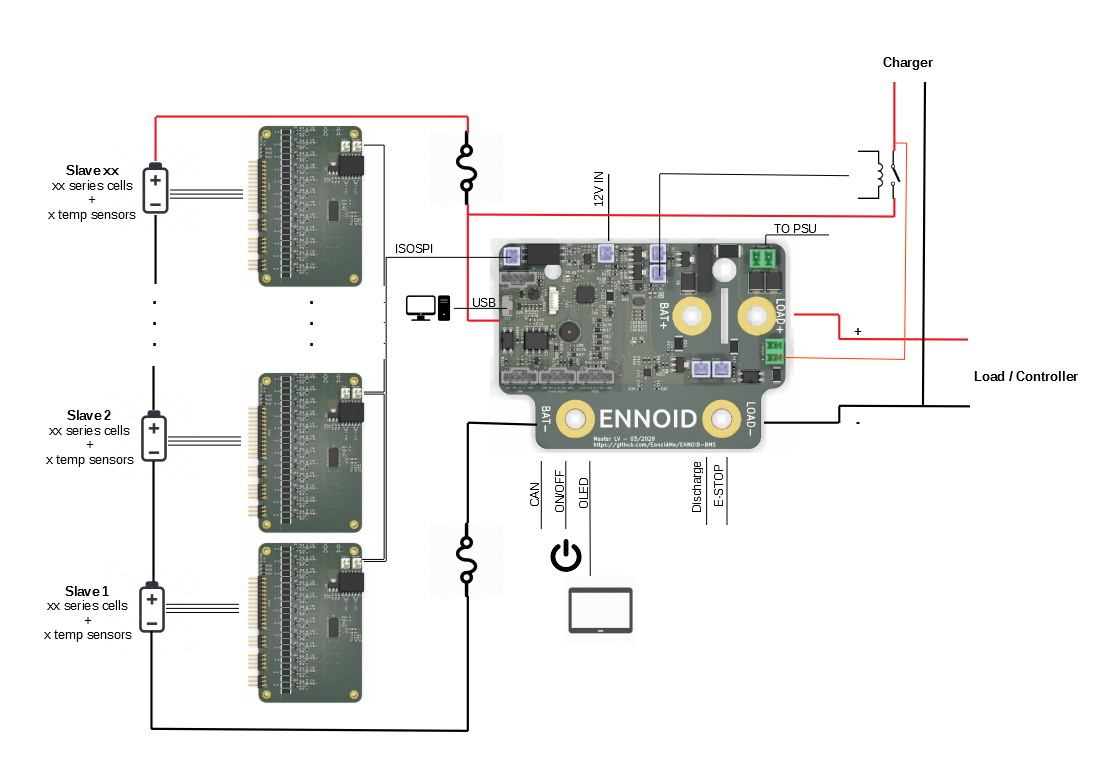

块状图

BMS 的更新进程可以在此线程中跟进：

https://endless-sphere.com/forums/viewtopic.php?f=14&t=92952

特性：

• 模块化设计，主从结构
• 12S、15S 和 18S 从板选项
• 母板选项：高压（Master-HV）与低压（Master-LV）
• 最高 500A 持续运行
• 集成双向电流传感器
• 为充电、放电和辅助电路提供 12V 驱动线圈输出
• 通过双线菊花链式 ISOSPI 接口实现从板与母板间的通信
• 隔离式 CAN 总线接口
• 隔离式充电检测电路
• 电池组及负载电压测量
• 内置预充电路
• 用于编程和固件升级的 USB 接口，具备易于使用的图形用户界面
• OLED 显示屏、串行输出及电源按钮
• 电池单元电压 0V 至 5V 运行

文档：

ENNOID-BMS 数据表

软件：

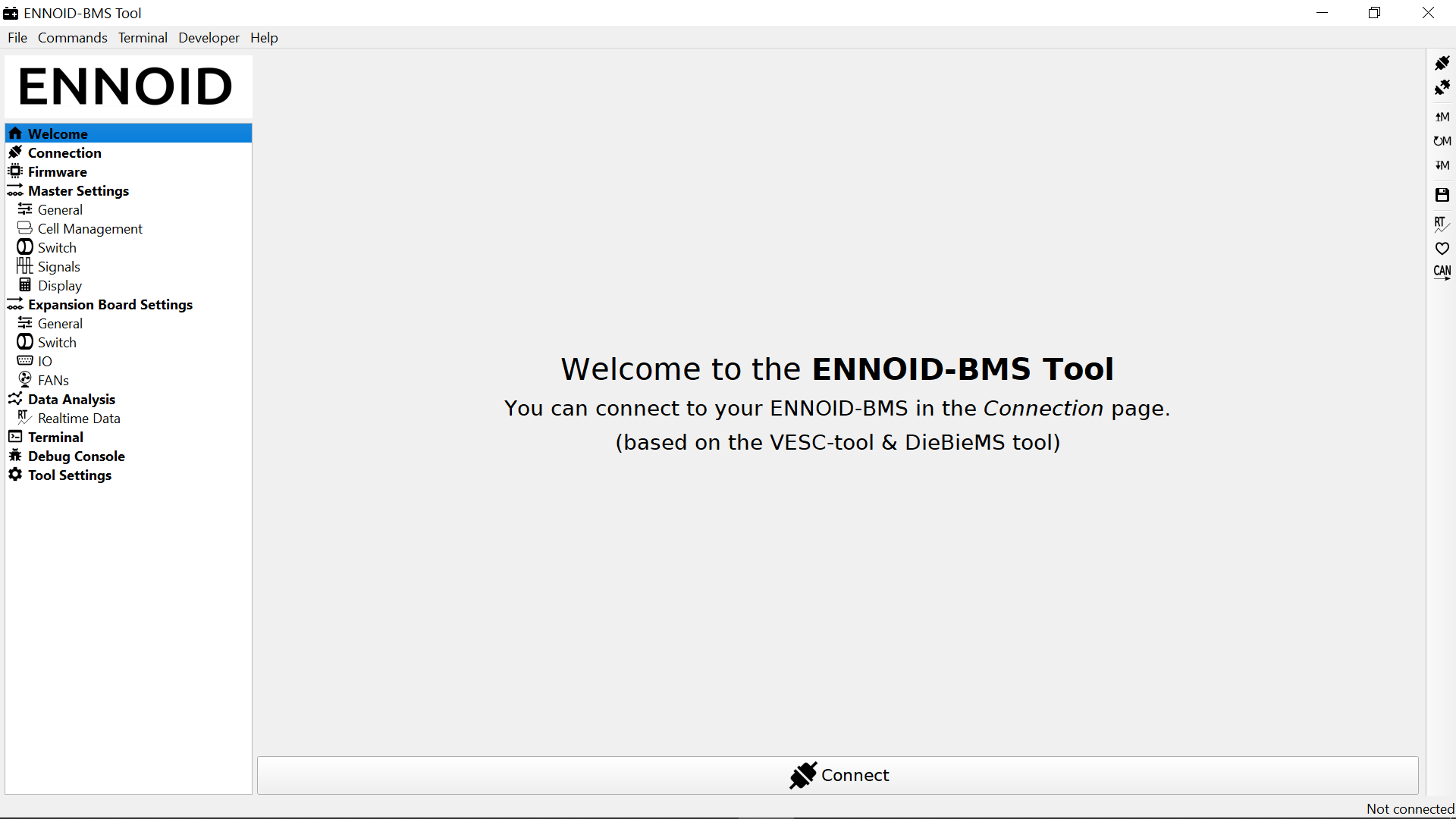

ENNOID-BMS GUI 配置工具：
ENNOID-BMS 工具

固件：

ENNOID-BMS 固件 .bin 文件：
ENNOID-BMS.bin

在 CADLAB.io 查看此项目。
