新唐M2A23 MCU在车用照明系统中的应用

新唐 M2A23 MCU

赋能下一代智能车用照明系统的核心引擎

新唐 M2A23 芯片概述

NuMicro M2A23 系列是基于 32 位 Arm Cortex-M23 内核的微控制器，为汽车和工业控制的需求而设计。符合AEC-Q100 Grade 1 安全规范，支持最高 125°C 的环境温度， 采用2.5V 至 5.5V 的工作电压； 内置三组 CAN FD 接口，一组LIN 接口和兩组LLSI 接口，同时提供 12 通道144 MHz PWM 输出，使其适用于各类车内／外照明控制应用。

M2A23 系列最高工作频率72 MHz，内置最高 256 KB Flash、24 KB SRAM、4 KB LDROM及 2 KB SPROM（存储关键数据代码，芯片整片擦除（Whole Chip Erase）时也不会丢失）。内建两组比较器与 12 位ADC，支持最高 2 Msps速率，具备 16 个通道，且内置温度传感器，可实现可靠的数据采集。

同时M2A23 系列整合了多种通信接口，包括两组支持 One-Wire、IrDA 和 RS485 功能的 UART 接口、一组 I2C 接口、一组 SPI 接口，以及两组可配置为 UART、I2C 或 SPI 的 USCI 模块。

基于新唐 M2A23 的车用照明优势

精确控制：M2A23 的 12 信道 144MHz PWM 输出，能够实现对车灯亮度的精确调节，满足不同行驶环境下的照明需求，如在城市道路行驶时可降低亮度避免眩光，在高速公路或乡村道路行驶时提高亮度以获得更好的视野。同时，其高精度的 PWM 控制也有助于实现车灯的渐变效果，如车辆启动和熄火时灯光的渐亮渐灭，提升用户体验。

可靠通信：三组 CAN FD 接口和丰富的其他通信接口（如一组 LIN 接口、两组 UART 接口、一组 I2C 接口、一组 SPI 接口等），使其能与车载网络中的其他设备进行快速、稳定的通信。例如，与车辆的电子控制单元（ECU）通信，根据车辆的行驶状态（如车速、转向角度等）自动调整车灯的照射角度和亮度；与智能传感器通信，实现自适应照明功能，如根据环境光线强度自动开启或关闭车灯，或者在遇到恶劣天气时调整灯光模式。

数据采集与处理：内置16 通道12 位 ADC 和两组比较器，以及温度传感器，可实时采集车灯相关的各种数据，如灯泡的温度、电流等。通过对这些数据的分析和处理，能够及时发现车灯系统中的故障或异常，如灯泡损坏、线路短路等，并及时发出警报，提醒驾驶员进行维修，提高行车安全性。

高可靠性：可在高达 125°C 的环境温度下工作，能够适应汽车发动机舱等高温环境，确保车灯在各种恶劣条件下都能稳定运行。同时，其具备的多种硬件保护功能，如过压保护、欠压保护、短路保护等，可有效防止车灯系统因电气故障而损坏，延长车灯的使用寿命。

车用照明应用场景

尾灯、车内灯

前大灯

屏幕背光

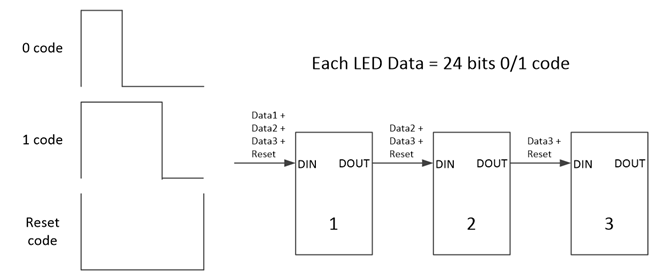

LLSI 接口：LLSI 接口即 LED Light Strip Interface（LED 灯条控制接口），是新唐科技推出的一项专利技术，主要用于控制 ARGB Gen 1 灯条以及新一代 ARGB Gen 2 灯条；与传统 SPI 控制灯条相比，使用 LLSI 接口只需要用到1/4 的 SRAM 资源，能让控制时序灯条软件开发者更有效地利用系统资源，同时降低了软件开发的复杂度。能够满足不同应用场景下对灯光控制的多样化需求。

新唐 M2A23 凭借其强大的性能、丰富的接口和高可靠性，为车用照明系统提供了优秀的解决方案，能够满足现代汽车对智能化、个性化和安全性的照明需求，推动车用照明技术不断发展和进步。
