基于恩智浦i.MX RT芯片内部RAM运行LVGL工程

随着越来越多用户选择i.MX RT系列芯片制作产品，产品的需求以及芯片的用法也越来越多。本文将介绍在i.MX RT平台中，如何创建LVGL项目并将其运行在内部SRAM而非SDRAM上。本文档包含4个部分：通过GUI Guider生成LVGL工程；LVGL工程的FlexRAM内存配置；修改工程配置使得程序运行；使用局部缓冲区节省SRAM空间。本文档以IAR项目为例。

用GUI Guider生成VGL工程

GUI Guider是恩智浦推出的一款图形用户界面开发工具，在往期的加油站文章中，也有关于它的介绍，在此就不多做描述。读者可以参考相关的文档资料进行了解学习。GUI GUIDER

1.创建LVGL工程

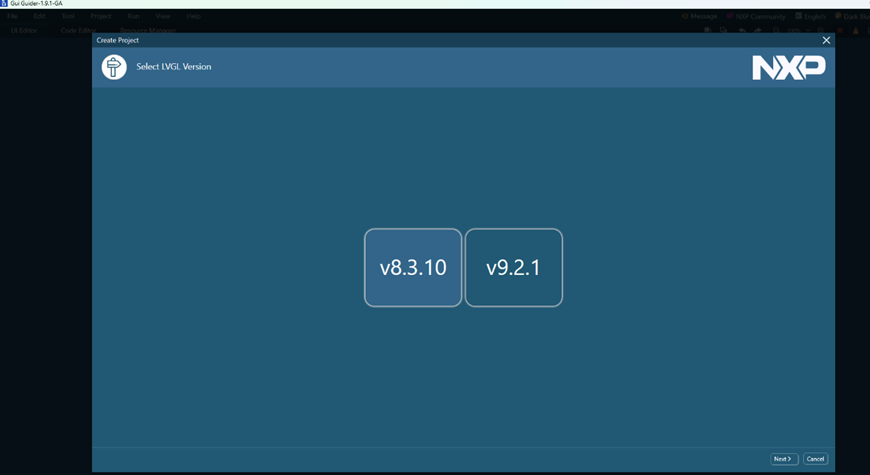

打开GUI Guider v1.9.1 GA，创建两个GUI Guider项目：一个LVGL v9项目，使用基于MIMXRT1170-EVKB和Rasberry Pi LCD显示屏的数字仪表盘模板。一个LVGL v8项目，使用基于MIMXRT1050-EVKB和RK043FN66HS LCD显示屏的数字仪表盘模板。以下是LVGL版本选择的屏幕截图。

2.根据你的设备修改工程配置

对于第一个RT1170-EVKB项目，无需修改GUI Guider中的配置。对于RT1050-EVKB项目，需要使用片内SRAM来保存帧缓冲区。在GUI Guider工具中，点击菜单上的“Project”按钮打开设置页面。窗口中可以看到一些项目设置。将“Frame Buffer Location”修改为SRAM，即可将缓冲区保存到内部RAM中。

FlexRAM配置

FlexRAM是一种高度可配置且灵活的RAM存储器阵列。该存储器阵列包含多个存储器组，每个存储器组可独立配置，以便由不同类型的接口访问，例如I-TCM（指令紧密耦合存储器）、D-TCM（数据紧密耦合存储器）或AX（系统）。存储器组可以用作ITCM、DTCM或OCRAM存储器。本文档将简要介绍RT1170和RT10XX系列的FlexRAM静态配置以及运行时配置。更改IOMUX_GPR_GPR17（在RT1170上，也包括IOMUX_GPR_GPR18）寄存器中定义的FLEXRAM_BANK_CFG字段的值。在设置IOMUX_GPR_GPR17/18的值之前，需要将IOMUXC_GPR_GPR16寄存器的FLEXRAM_BANK_CFG_SEL值设置为1，以启用FlexRAM配置。设置FLEXRAM_BANK_CFG值来配置RAM类型：

•00：RAM组n未使用

•01：RAM组n为OCRAM

•10：RAM组n为DTCM

•11：RAM组n为ITCM

1.i.MX RT芯片FlexRAM配置

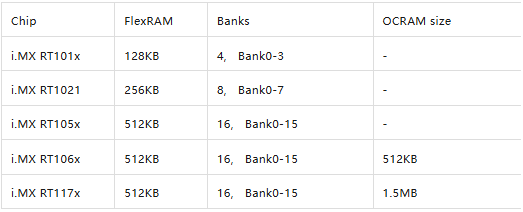

不同的i.MX RT芯片具有不同的内存容量，因此每个芯片可配置的FlexRAM大小也不同。下表列出了不同i.MX RT芯片的FlexRAM信息。

对于i.MX RT1170，系统内存映射如下所示。i.MX RT1170 SRAM的默认配置如下表所示：

2.FlexRAM静态配置

芯片通过POR上电后，i.MX RT会从eFuse中检查FlexRAM组的值，以确定FlexRAM的分配。

OCRAM的最小配置为64KB。这是因为ROM代码的执行至少需要64 KB的RAM。OCRAM的最小配置要求可能因设备而异。

本文档不使用静态配置方法，因此这里不再详细介绍静态配置。

3.FlexRAM动态配置

FlexRAM也可以通过在运行时更改IOMUXC_GPR寄存器的值来配置。首先，将IOMUXC_GPR_GPR16寄存器中定义的FLEXRAM_BANK_CFG_SEL位置1。然后，可以通过IOMUXC_GPR_GPR17（在RT1170上，还有IOMUXC_GPR_GPR18）寄存器中FLEXRAM_BANK_CFG的值来配置FlexRAM的大小。运行时配置比静态配置有两个优势：在静态配置中，eFUse只能烧写一次，而FlexRAM配置无法多次调整；eFuse中只有4/6位配置位，不会穷尽所有FlexRAM Bank组合。

3.1确定FlexRAM的分配

首先，通过IOMUXC_GPR17（以及RT1170中的IOMUXC_GPR18）寄存器的FLEXRAM_BANK_CFG位，可以自由指定每个Bank的最终形态（ITCM/DTCM/OCRAM）。以下是FLEXRAM_BANK_CFG（i.MX RT1170芯片）的说明。

FlexRAM bank configuration GPR17 of RT1170

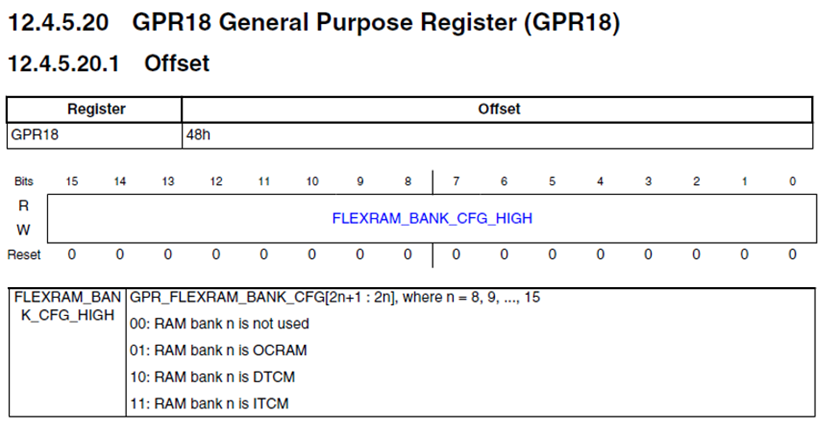

FlexRAM bank configuration GPR18 of RT1170

3.2使能动态配置

分配好FlexRAM Bank后，将IOMUXC_GPR16寄存器中的FLEXRAM_BANK_CFG_SET设置为1，FLEXRAM_BANK_CFG指定的配置就会立即生效。

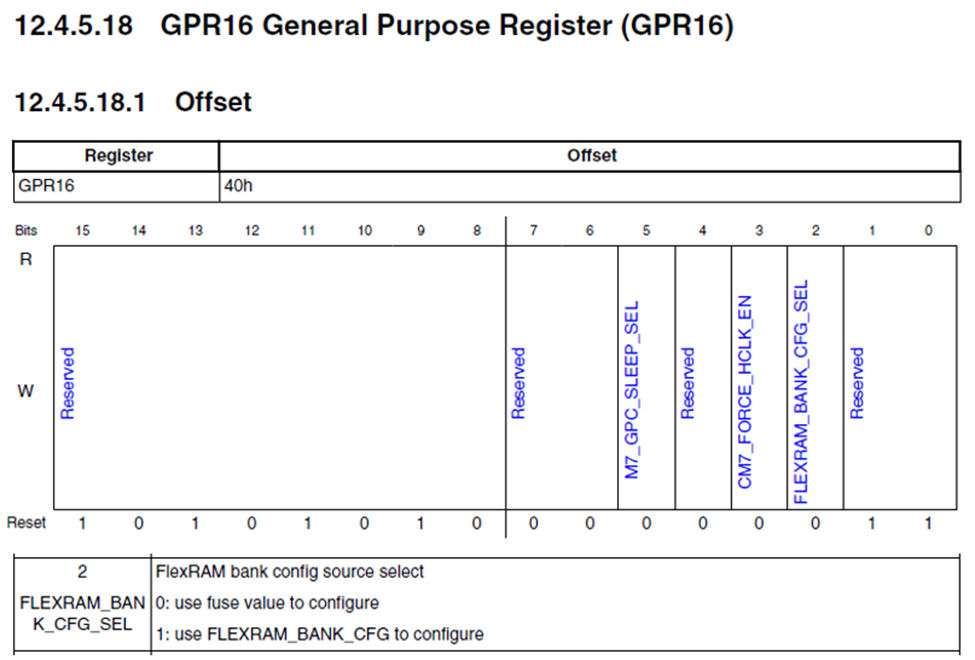

FlexRAM bank configuration GPR16 of RT1170

在片内RAM中运行LVGL工程

现在基于MIMXRT1170-EVKB创建了LVGL工程（2个全尺寸帧缓冲区），并介绍了配置FlexRAM的方法，下面是使项目在内部RAM而非外部SDRAM上运行的步骤。

1.在startup文件中配置FlexRAM

本工程中，所有内部RAM均配置为OCRAM，D-TCM和 I-TCM的大小均设置为0。此存储设置仅用于演示如何将所有程序都放入内部RAM，速度可能并非最快。打开“startup_MIMXRT1176_cm7.s”，并在“SystemInit”之前添加配置代码。参见以下代码：

Reset_Handler
CPSID I        ;Maskinterrupts
LDR  R0, =0xE000ED08
LDR  R1, =__vector_table
STR  R1, [R0]
LDR  R2, [R1]
MSR  MSP,R2

/*FlexRam Configuration*///OCRAM = 512KB, DTCM = 0KB ,ITCM = 0KB,
ldr  R0,=0x400E4040//gpr16 Enable FLEXRAM_BANK_CFG
ldr  R1,=0x0000AA07
str  R1,[R0]
ldr  R0,=0x400E4044//gpr17 0:15
ldr  R1,=0x00005555
str  R1,[R0]
ldr  R0,=0x400E4048//gpr18 0:15
ldr  R1,=0x00005555
str  R1,[R0]

LDR  R0, =SystemInit
BLX  R0
CPSIE I        ;Unmaskinterrupts
LDR  R0, =__iar_program_start
BX  R0

现在OCRAM大小设置为2MB。保存更改，FlexRAM配置将在项目运行时生效。

2.修改链接文件

GUI Guider生成的基于i.MX RT芯片的LVGL工程默认存储在Nor Flash和SDRAM中。在工程选项中打开Linker File，删除其他data region，只保留1个data region。将整个OCRAM设置为data region。只保留data region配置，删除其他配置。参见以下代码：

/*
define symbol m_interrupts_ram_start = 0x20200000;
define symbol m_interrupts_ram_end = 0x20200000 + __ram_vector_table_offset__;
define symbol m_data_start = m_interrupts_ram_start + __ram_vector_table_size__;
define symbol m_data_end = 0x203FFFFF;
*/
definesymbolm_data_start =0x20240000;
definesymbolm_data_end =0x203EFFFF;
definesymbolm_ncache_start =0x203F0000;
definesymbolm_ncache_end =0x203FFFFF;
…
define exportedsymbol__VECTOR_TABLE = m_interrupts_start;
//define exported symbol __VECTOR_RAM = isdefinedsymbol(__ram_vector_table__) ? m_interrupts_ram_start : m_interrupts_start;
define exportedsymbol__VECTOR_RAM = m_interrupts_start;
define exportedsymbol__RAM_VECTOR_TABLE_SIZE =0x0;
define memory memwithsize = 4G;
define region TEXT_region =mem:[fromm_interrupts_start to m_interrupts_end]
|mem:[fromm_text_start to m_text_end];
define region DATA_region =mem:[fromm_data_start to m_data_end-__size_cstack__];
define region CSTACK_region =mem:[fromm_data_end-__size_cstack__+1to m_data_end];
define region NCACHE_region =mem:[fromm_ncache_start to m_ncache_end];
…

在GUI Guider生成的项目中，LVGL内存大小默认设置为2MB。通常项目不需要这么大的内存。因此，此处将LV_MEM_SIZE改为80kB，以节省SRAM。

/*Size of the memory available for `lv_malloc()` in bytes (>= 2kB)*/

#defineLV_MEM_SIZE (80U * 1024U)

4.编译运行工程

保存更改并构建项目，查看“lvgl_guider_cm7.map”文件。内存占用大小显示在底部。

203'063 bytes of readonlycode memory

7'351'345 bytes of readonlydata memory

1'753'889 bytes of readwrite data memory

将其下载到开发板，工程将成功运行。

局部缓冲区刷新

另一个基于MIMXRT1050-EVKB的LVGL v8项目使用局部缓冲区刷新来节省SRAM空间。将缓冲区位置配置到SRAM中，生成的项目将在内部SRAM而非外部SDRAM上运行。

在“lvgl_support.c”文件中，如果启用宏“FB_USE_SRAM”，则会创建两个不同大小的帧缓冲区：一个全尺寸缓冲区和一个部分尺寸缓冲区。

#ifFB_USE_SRAM
#defineDRAW_BUF_HEIGHT (LCD_HEIGHT / 5)
#defineDEMO_DB_SIZE LCD_WIDTH * DRAW_BUF_HEIGHT * LCD_FB_BYTE_PER_PIXEL
SDK_ALIGN(__attribute__((section("FrameBuffer")))staticuint8_ts_frameBuffer[1][DEMO_FB_SIZE], DEMO_FB_ALIGN);
SDK_ALIGN(__attribute__((section("DrawBuffer")))staticuint8_ts_lvglBuffer[DEMO_DB_SIZE], DEMO_FB_ALIGN);
#else
SDK_ALIGN(staticuint8_ts_frameBuffer[2][DEMO_FB_SIZE], DEMO_FB_ALIGN);
#endif

缓冲区初始化也不一样。

#ifFB_USE_SRAM
lv_disp_draw_buf_init(&disp_buf, s_lvglBuffer,NULL, LCD_WIDTH * DRAW_BUF_HEIGHT);
#else
lv_disp_draw_buf_init(&disp_buf, s_frameBuffer[0], s_frameBuffer[1], LCD_WIDTH * LCD_HEIGHT);
#endif
…
/* Partial refresh */
#ifFB_USE_SRAM
disp_drv.full_refresh =0;
#else
disp_drv.full_refresh =1;
#endif

Flush方式是更新改变的区域。

#ifFB_USE_SRAM
staticvoidDEMO_WaitVsync(lv_disp_drv_t*disp_drv)
{
s_framePending =true;
#ifdefined(SDK_OS_FREE_RTOS)
if(xSemaphoreTake(s_frameSema, portMAX_DELAY) != pdTRUE)
{
PRINTF("Display flush failed
");
assert(0);
}
#else
while(s_framePending)
{
}
#endif
}
staticvoidcopy_area(constlv_area_t*area,lv_color_t*color_p,uint8_t*fb,uint32_tfbStrideBytes)
{
uint32_ty;
uint32_tareaWidth =lv_area_get_width(area);
fb += (area->y1 * fbStrideBytes + area->x1 *sizeof(lv_color_t));
for(y = area->y1; y <= area->y2; y++)
{
lv_memcpy(fb, color_p, areaWidth *sizeof(lv_color_t));
fb += fbStrideBytes;
color_p += areaWidth;
}
}
staticvoidDEMO_FlushDisplay(lv_disp_drv_t*disp_drv,constlv_area_t*area,lv_color_t*color_p)
{
/* Wait VSYNC for each small update. */
DEMO_WaitVsync(disp_drv);
/* Copy data from draw buffer to frame buffer. */
copy_area(area, color_p, (uint8_t*) s_frameBuffer, LCD_WIDTH * LCD_FB_BYTE_PER_PIXEL);
SCB_CleanInvalidateDCache();
lv_disp_flush_ready(disp_drv);
}
#else
staticvoidDEMO_FlushDisplay(lv_disp_drv_t*disp_drv,constlv_area_t*area,lv_color_t*color_p)
{
DCACHE_CleanInvalidateByRange((uint32_t)color_p, DEMO_FB_SIZE);
ELCDIF_SetNextBufferAddr(LCDIF, (uint32_t)color_p);
s_framePending =true;
#ifdefined(SDK_OS_FREE_RTOS)
if(xSemaphoreTake(s_frameSema, portMAX_DELAY) == pdTRUE)
{
/* IMPORTANT!!!
* Inform the graphics library that you are ready with the flushing*/
lv_disp_flush_ready(disp_drv);
}
else
{
PRINTF("Display flush failed
");
assert(0);
}
#else
while(s_framePending)
{
}
/* IMPORTANT!!!
* Inform the graphics library that you are ready with the flushing*/
lv_disp_flush_ready(disp_drv);
#endif
}
#endif

通过修改链接器文件，我们可以将“DrawBuffer”和“FrameBuffer”放入SRAM中，这些缓冲区的大小将远小于两个全尺寸缓冲区。因此，LVGL项目可以在内部RAM上运行。

小结

本文介绍了如何使基于i.MX RT芯片的LVGL工程在内部RAM上运行而不是外部SDRAM。一种方法是使用FlexRAM扩展OCRAM的大小，以便获得连续的RAM来存储缓冲区。另一种方法是使用部分缓冲区而不是全尺寸缓冲区，这样可以节省SRAM。
