W55MH32以太网单片机开发教程 第三十四章 TRNG——

单芯片解决方案，开启全新体验——W55MH32高性能以太网单片机

W55MH32是WIZnet重磅推出的高性能以太网单片机，它为用户带来前所未有的集成化体验。这颗芯片将强大的组件集于一身，具体来说，一颗W55MH32内置高性能Arm® Cortex-M3核心，其主频最高可达216MHz；配备1024KB FLASH与96KB SRAM，满足存储与数据处理需求；集成TOE引擎，包含WIZnet全硬件TCP/IP协议栈、内置MAC以及PHY，拥有独立的32KB以太网收发缓存，可供8个独立硬件socket使用。如此配置，真正实现了All-in-One解决方案，为开发者提供极大便利。

在封装规格上，W55MH32提供了两种选择：QFN100和QFN68。

W55MH32L采用QFN100封装版本，尺寸为12x12mm，其资源丰富，专为各种复杂工控场景设计。它拥有66个GPIO、3个ADC、12通道DMA、17个定时器、2个I2C、5个串口、2个SPI接口（其中1个带I2S接口复用）、1个CAN、1个USB2.0以及1个SDIO接口。如此丰富的外设资源，能够轻松应对工业控制中多样化的连接需求，无论是与各类传感器、执行器的通信，还是对复杂工业协议的支持，都能游刃有余，成为复杂工控领域的理想选择。同系列还有QFN68封装的W55MH32Q版本，该版本体积更小，仅为8x8mm，成本低，适合集成度高的网关模组等场景，软件使用方法一致。

此外，本W55MH32支持硬件加密算法单元，WIZnet还推出TOE+SSL应用，涵盖TCP SSL、HTTP SSL以及 MQTT SSL等，为网络通信安全再添保障。

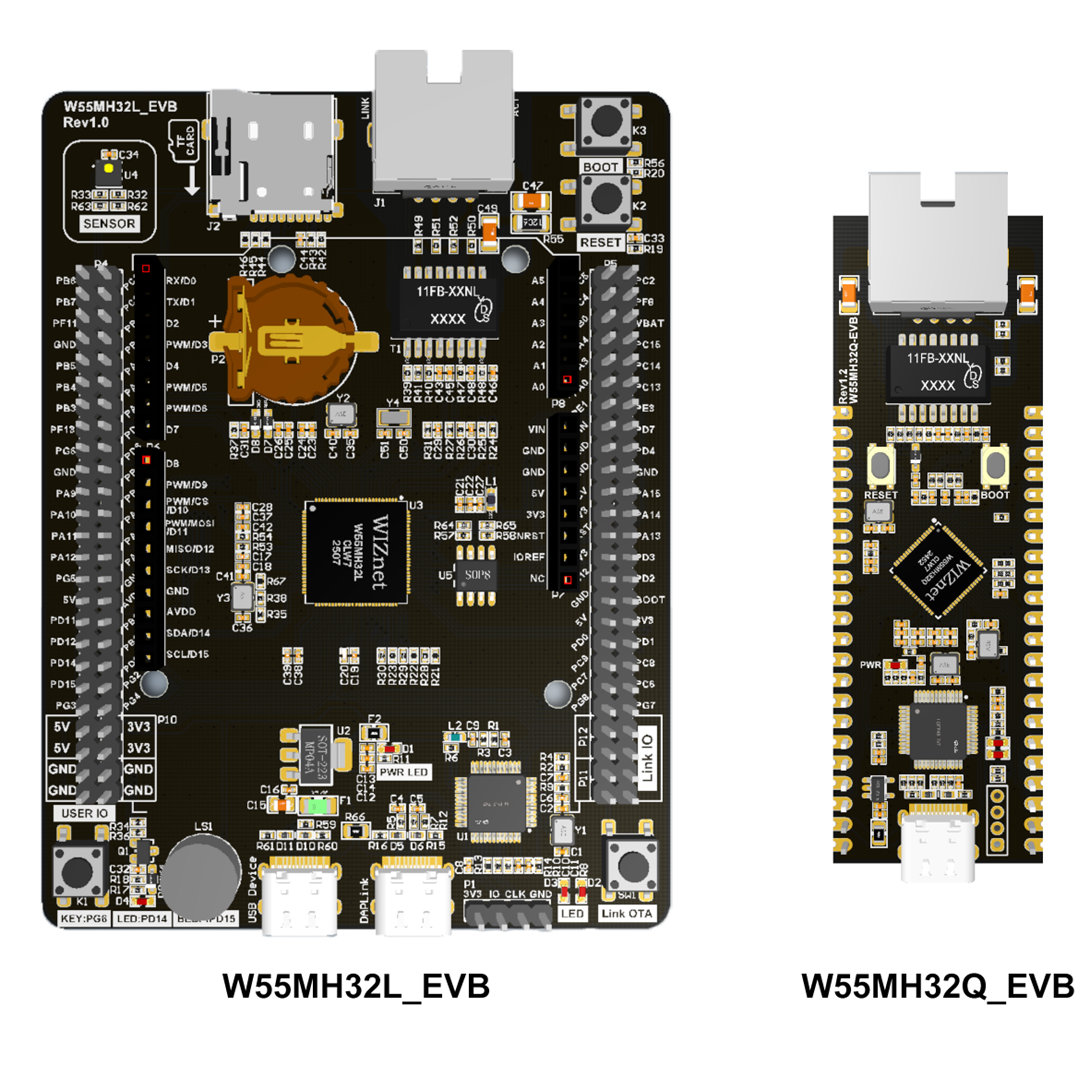

为助力开发者快速上手与深入开发，基于W55MH32L这颗芯片，WIZnet精心打造了配套开发板。开发板集成WIZ-Link芯片，借助一根USB C口数据线，就能轻松实现调试、下载以及串口打印日志等功能。开发板将所有外设全部引出，拓展功能也大幅提升，便于开发者全面评估芯片性能。

第三十四章 TRNG——真随机数

在当今数字化时代，信息安全已成为嵌入式系统设计中不可忽视的关键因素。从物联网设备的身份认证到加密通信的密钥生成，高质量的随机数是构建安全系统的基石。W55MH32内置的真随机数生成器(TRNG)模块为开发者提供了硬件级别的随机数解决方案。

本文将通过W55MH32 TRNG的工作原理、应用场景、程序设计等方面对真随机数进行讲解。

1TRNG概述

1.1简介

TRNG（True Random Number Generator）即真随机数生成器，与伪随机数生成器（PRNG）不同，其随机性来源于物理噪声，而非确定性算法。W55MH32的TRNG模块利用芯片内部的物理噪声源（如热噪声、时钟抖动等）生成不可预测的随机数，适用于加密、安全认证、随机密钥生成等对随机性要求高的场景。

1.2硬件结构

W55MH32的TRNG模块主要由以下部分组成：

1. 噪声源：通常基于MOS管的热噪声或环形振荡器的抖动，产生原始随机信号。
2. 放大与整形电路：增强噪声信号并转换为可处理的数字信号。
3. 采样电路：对噪声信号进行采样，生成原始随机比特流。
4. 熵累积器：收集采样得到的熵，积累足够的随机性。
5. 随机数生成器：将累积的熵转换为可用的随机数（如32位整数）。
6. 硬件测试与校准：确保噪声源正常工作，必要时进行校准。

1.3真随机与伪随机的区别

随机数在计算机科学中主要分为两类——真随机和伪随机，其对比如下所示：

1.4工作流程

TRNG的工作流程可以分为以下几个关键步骤：

1. 噪声采集阶段：多个环形振荡器同时工作，其输出频率的微小差异被捕获并放大。这些差异作为原始随机信号输入到后续处理电路。
2. 数字化阶段：模拟的随机信号被采样并转换为数字比特流。采样过程通常使用高速时钟进行，确保捕获到足够的随机信息。
3. 随机性增强阶段：原始数字信号可能存在统计偏差，需要通过算法进行后处理。W55MH32的TRNG使用一种称为"异或树"的结构，将多个环形振荡器的输出进行异或运算，增强随机性并消除可能的偏差。
4. 质量检测阶段：生成的随机数经过实时统计测试，确保其符合随机性标准。W55MH32的TRNG实现了两种主要测试：
5. 单比特频率测试：确保0和1的出现概率接近50%
6. 游程测试：检测连续相同比特的长度是否符合随机分布
7. 输出阶段：通过质量检测的随机数被存储在数据寄存器中，供CPU读取使用。当检测到质量问题时，TRNG会自动禁用输出并设置错误标志。

2应用场景

1. 加密密钥生成：为AES、RSA等加密算法生成初始密钥。
2. 安全认证：生成随机挑战值（Challenge）用于身份验证。
3. 随机数种子：为PRNG提供高质量的初始种子。
4. 安全协议：如TLS握手、VPN密钥协商等场景。
5. 游戏：需要高随机性的虚拟骰子、卡牌等应用。

3注意事项

1. 低功耗模式：在睡眠或停机模式下，TRNG可能停止工作，需重新初始化。
2. 噪声源依赖性：温度、电压等环境因素可能影响噪声源强度，导致随机性波动。
3. 验证测试：在关键应用中，建议对生成的随机数进行离线测试（如使用NIST测试工具）。
4. 多线程安全：在RTOS环境中，访问TRNG时需加锁，避免竞争条件。

4程序设计

4.1TRNG_IntTest例程

TRNG_IntTest例程主要实现了基于W55MH32芯片的真随机数生成器（TRNG）中断测试功能。以下是实现过程和结果验证：

4.1.1执行函数TRNG_Int()

TRNG的中断配置、TRNG输出使能、中断使能、随机种子设置和启动TRNG硬件主要在TRNG_Int()函数中实现：

void TRNG_Int(void)
{
    NVIC_Configuration();
    TRNG_Out(ENABLE);
    TRNG_ITConfig(ENABLE);
    TRNG_SetPseudoRandom(0X12345560);
    TRNG_Start();
}

4.1.2配置嵌套向量中断控制器

NVIC_Configuration()为中断配置函数：

void NVIC_Configuration(void)
{
    NVIC_InitTypeDef NVIC_InitStructure;

    NVIC_SetPriorityGrouping(NVIC_PriorityGroup_1);

    NVIC_InitStructure.NVIC_IRQChannel                  = TRNG_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority =1;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority       =1;
    NVIC_InitStructure.NVIC_IRQChannelCmd               = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

该函数主要进行了如下配置：

1. NVIC_PriorityGroup_1：表示使用优先级分组模式1，即：
2. 抢占优先级占1位（0-1）
3. 子优先级占3位（0-7）
4. 中断参数配置：
5. 中断源：TRNG_IRQn（真随机数生成器中断）
6. 双重优先级机制：抢占优先级1可以打断更低抢占优先级的中断
7. 子优先级1：相同抢占优先级时决定响应顺序
8. 使能TRNG硬件中断通道
9. NVIC初始化

4.1.3使能TRNG输出功能

TRNG_Out()函数是TRNG初始化过程中的关键步骤，通过控制时钟来启用或禁用TRNG模块，从而间接控制随机数的生成：

void TRNG_Out(FunctionalStateNewState)
{
  if(NewState!= DISABLE)
  {
  RCC->RCC_SYSCFG_CONFIG=0x01;
  SYSCFG->SYSCFG_LOCK =0xCDED3526;
  SYSCFG->SSC_CLK_EN |= TRNG_RNG_ENABLE;
  }
  else
  {
  RCC->RCC_SYSCFG_CONFIG=0x00;
  SYSCFG->SSC_CLK_EN &=~TRNG_RNG_ENABLE;
  }
}

当使能TRNG输出时，首先配置SYSCFG时钟域（RCC_SYSCFG_CONFIG=0x01），然后向锁定寄存器写入特定密钥（SYSCFG_LOCK=0xCDED3526）以解锁SYSCFG寄存器，最后设置安全系统时钟使能寄存器（SSC_CLK_EN）的对应位以开启TRNG时钟。

当失能输出时，则执行相反操作：清除时钟域配置并禁用TRNG时钟。这种设计通过时钟控制间接管理TRNG模块，是低功耗和安全设计的常见做法，其中锁定机制可防止意外修改寄存器。

4.1.4使能TRNG中断

TRNG_ITConfig()是控制TRNG中断功能的函数，主要用于启用或禁用TRNG模块的中断机制：

void TRNG_ITConfig(FunctionalStateNewState)
{
  if(NewState!= DISABLE)
  {
  TRNG->RNG_CSR|= TRNG_RNG_CSR_INTP_EN_Mask;
  }
  else
  {
  TRNG->RNG_CSR&=~TRNG_RNG_CSR_INTP_EN_Mask;
  }
}

当传入参数为ENABLE使能中断时，函数通过位操作（|=）将 TRNG控制状态寄存器（RNG_CSR）中的中断使能位（TRNG_RNG_CSR_INTP_EN_Mask）置 1，允许 TRNG在随机数生成完成或检测到错误时触发中断。

当传入为DISABLE失能中断时，则通过位操作（&= ~）清除该位，禁用中断功能。

4.1.5设置伪随机数种子

通过TRNG_SetPseudoRandom()函数设置伪随机种子，主要用于增强随机数生成的质量或实现特定应用场景：

void TRNG_SetPseudoRandom(uint32_t TRNG_PseudoRandom)
{
  TRNG->RNG_PN= TRNG_PseudoRandom;
}

该函数将传入的32位种子值写入RNG_PN寄存器。

4.1.6启动TRNG硬件

TRNG_Start()为启动TRNG（真随机数生成器）的函数，通过配置特定寄存器来激活TRNG模块：

void TRNG_Start(void)
{
  TRNG->RNG_AMA&=~TRNG_RNG_AMA_PD_ALL_Mask;
  TRNG->RNG_CSR&=~TRNG_RNG_CSR_S128_TRNG0_Mask;
}

函数首先通过TRNG->RNG_AMA &= ~TRNG_RNG_AMA_PD_ALL_Mask来清除电源关闭位，将TRNG的模拟电路从低功耗模式唤醒，激活环形振荡器等物理随机源；接着通过TRNG->RNG_CSR &= ~TRNG_RNG_CSR_S128_TRNG0_Mask清除128位采样模式标志。这两个步骤共同完成TRNG的启动初始化，为后续生成随机数做准备。

4.1.7中断服务函数

RNG_IRQHandler()是处理TRNG中断的函数，主要用于响应随机数生成完成事件和检测到的安全攻击事件：

void RNG_IRQHandler(void)
{
    if(TRNG_GetITStatus(TRNG_IT_RNG0_S128)== SET)
    {
        printf("Rng : %08X %08X %08X %08X rn", TRNG->RNG_DATA, TRNG->RNG_DATA, TRNG->RNG_DATA, TRNG->RNG_DATA);
        TRNG_ClearITPendingBit(TRNG_IT_RNG0_S128);
    }
    if(TRNG_GetITStatus(TRNG_IT_RNG0_ATTACK)== SET)
    {
        TRNG_ClearITPendingBit(TRNG_IT_RNG0_ATTACK);
    }
    NVIC_ClearPendingIRQ(TRNG_IRQn);
}

当128位随机数生成完成（TRNG_IT_RNG0_S128标志置位）时，函数通过连续4次读取RNG_DATA寄存器获取128位随机数（4个32位值）并打印输出，随后清除中断标志；当检测到安全攻击（TRNG_IT_RNG0_ATTACK标志置位）时，清除中断标志。最后，函数清除NVIC中断挂起标志以允许后续中断。

4.1.8主函数main()

主函数main()如下：

int main(void)
{
    RCC_ClocksTypeDef clocks;

    delay_init();

    UART_Configuration(115200);
    printf("TRNG Int Out Test.n");
    RCC_GetClocksFreq(&clocks);

    printf("SYSCLK: %3.1fMhz, HCLK: %3.1fMhz, PCLK1: %3.1fMhz, PCLK2: %3.1fMhz, ADCCLK: %3.1fMhzn",
           (float)clocks.SYSCLK_Frequency /1000000,(float)clocks.HCLK_Frequency/1000000,
           (float)clocks.PCLK1_Frequency /1000000,(float)clocks.PCLK2_Frequency/1000000,(float)clocks.ADCCLK_Frequency/1000000);


    TRNG_Int();
    while(1);
}

程序首先初始化延时函数并配置串口通信（波特率115200），随后打印系统各时钟频率（SYSCLK、HCLK、PCLK1/2、ADCCLK）。接着调用TRNG_Int()函数初始化TRNG，该函数会配置NVIC中断、使能TRNG输出、设置中断模式和伪随机种子并启动TRNG。最后程序进入无限循环，等待TRNG生成128位随机数时触发中断，由中断处理函数RNG_IRQHandler()读取并打印随机数。

4.1.9下载验证

程序下载运行后，首先打印了示例名称和系统各时钟的频率，然后便不停地打印生成的随机数：

4.2TRNG_PollingTest例程

TRNG_PollingTest例程为TRNG的轮询模式操作，与之前的中断模式不同，此函数通过主动查询方式获取随机数。

4.2.1执行函数TRNG_Polling()

TRNG的输出使能、启动和查询打印的功能主要在TRNG_Polling()函数中实现：

void TRNG_Polling(void)
{
    uint32_tBuf[4];
    TRNG_Out(ENABLE);
    TRNG_Start();
    while(1)
    {
        if(0== TRNG_Get(Buf))
        {
            printf("Rng : %08X %08X %08X %08X rn",Buf[0],Buf[1],Buf[2],Buf[3]);
            TRNG_ClearITPendingBit(TRNG_IT_RNG0_S128);
        }
    }
}

首先定义了一个4元素的32位整数数组作为缓冲区，然后调用TRNG_Out(ENABLE)使能TRNG输出，并通过TRNG_Start()启动TRNG生成随机数。随后进入无限循环，不断调用TRNG_Get()函数尝试获取随机数，当该函数返回0时表示获取成功，此时将4个32位随机数打印输出，并清除中断标志位（即使在轮询模式下也需清除）。

TRNG_Start()和TRNG_Get()在上节内容已经讲解，且主函数仅示例名称和执行函数有所修改，其他保持一致，这里就不再赘述。

4.2.2下载验证

程序下载运行后，首先打印了示例名称和各系统时钟频率，接着便不断打印生成的随机数：

5总结

W55MH32的TRNG模块为嵌入式系统提供了硬件级别的真随机数生成能力，是构建安全系统的重要组成部分。通过合理配置和使用，可以生成高质量的随机数，满足加密、认证等安全敏感应用的需求。
