中微爱芯制氧机整体解决方案

在医疗健康行业中，小型制氧机作为重要的家用医疗设备，为需要氧疗的患者提供稳定、持续的氧气供应。该设备通过分子筛与空气压缩机相配合，滤除空气中的氮气，从空气中提取高纯度的氧气。中微爱芯的小型制氧机解决方案，集成了先进的电子控制技术，实现了高效、智能化的氧气制备与供应，满足了医疗行业对于设备精度、可靠性和用户体验的高标准要求。

制氧机整体解决方案

AiP8F3501 是一款集成LDO 及7路达林顿管驱动的触摸型 8051 核微控制器，特别适合于照明驱动、继电器驱动和步进电机驱动。它包含16个 I/0，内置 8KB Flash、256B IRAM、256B XRAM、64B EEPROM,内部集成 Timer0/1/2/5、WT、WDT、UART、LCD、ADC、CCT、LDO 5.0V 及7路达林顿管驱动。MCU外围简单，只需少量常规阻容器件，性价比高。该制氧机支持触摸按键与红外遥控两种控制方式，操作简单，氧气流量1-9L 9档可调节，最高氧浓度可达93%，功能强大。该制氧机还拥有体积小、重量轻、噪音小的优点，是家庭用氧的理想选择。

基于AiP8F3501（新版）

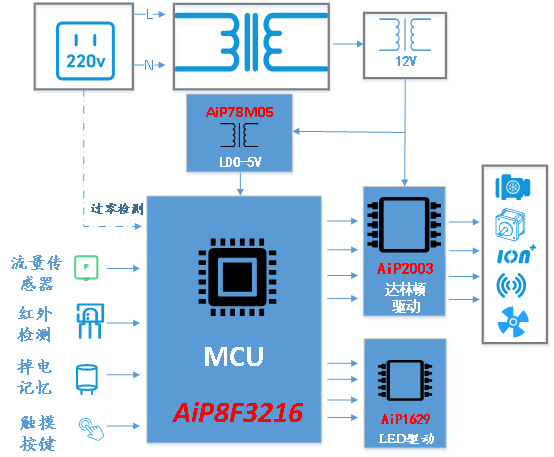

基于AiP8F3216（旧版）

方案特点

工作电压：AC 220V 50Hz

额定功率：120W

控制方式：触摸按键、红外遥控

氧气浓度：最高可达93%

氧流量：1~9L/min九档调节

轻音制氧：噪声<55dB(A)

保护功能：故障提示、高温警报

制氧支持：定时功能、氧流量调节、氧流量校准、掉电记忆、负离子、按键灯

性价比高：相较于旧版方案，AiP8F3501内部集成5.0V LDO及7路达林顿电路，无需额外芯片

方案实物/PCB

整机面貌

基于AiP8F3501（新版）

基于AiP8F3216（旧版）

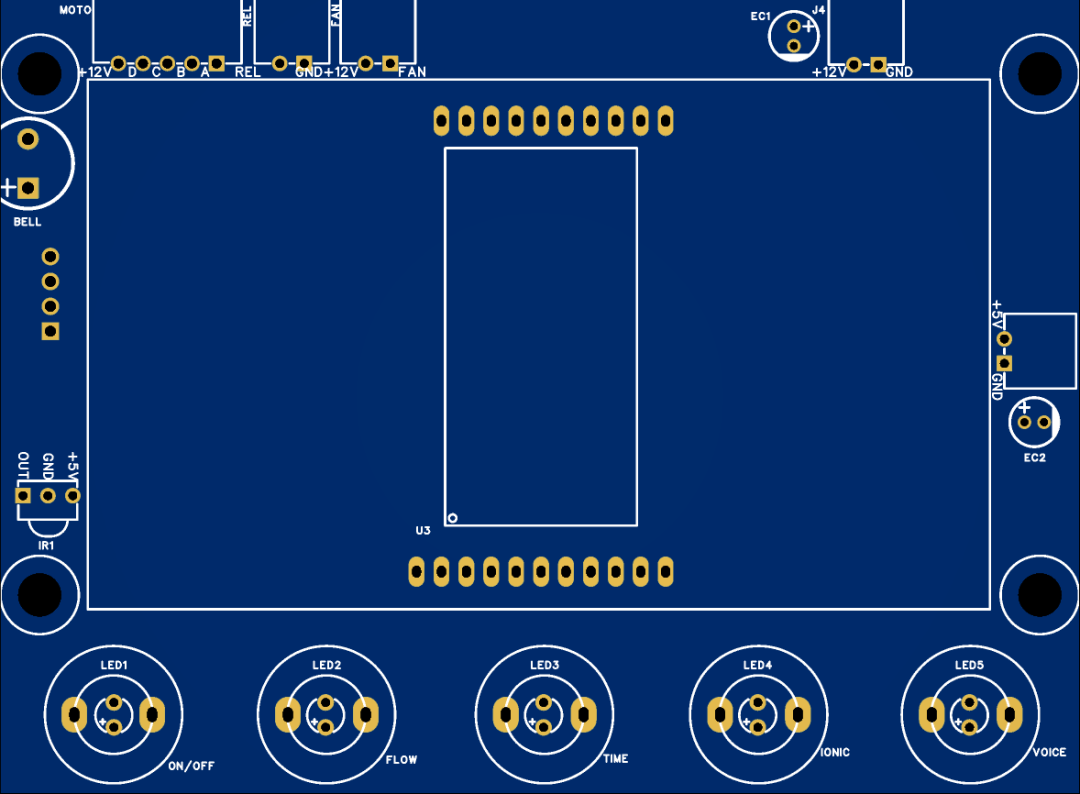

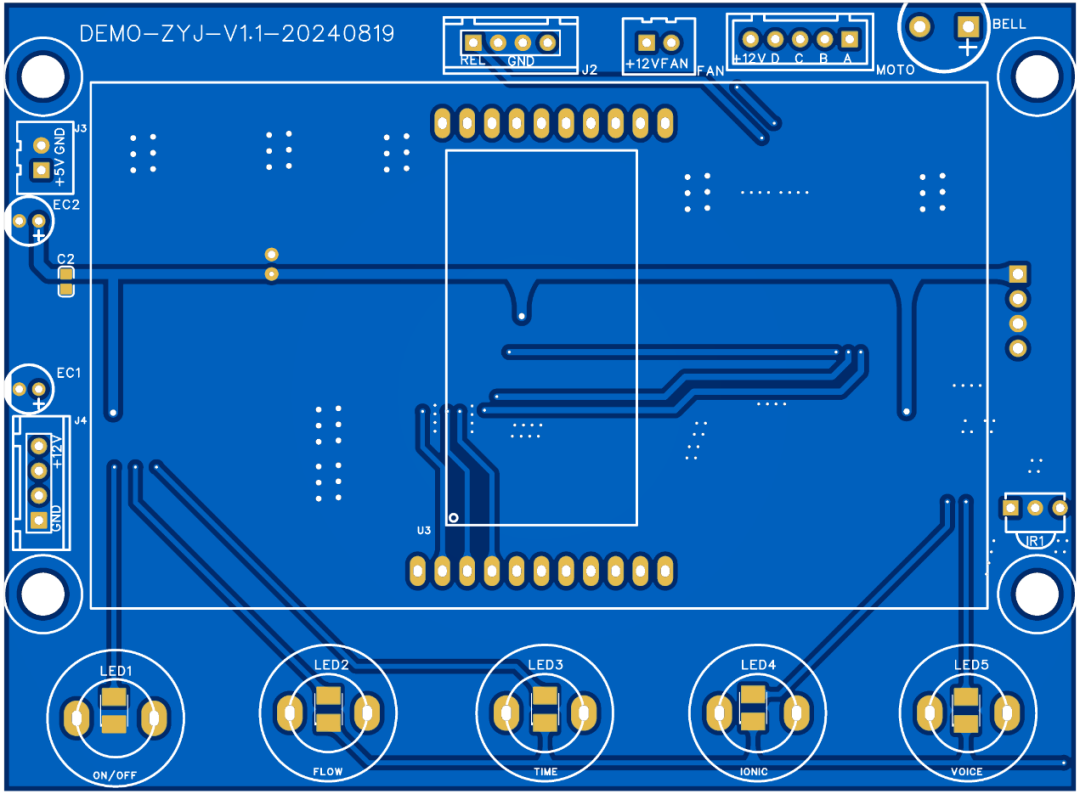

显示板PCB正面

基于AiP8F3501（新版）

基于AiP8F3216（旧版）

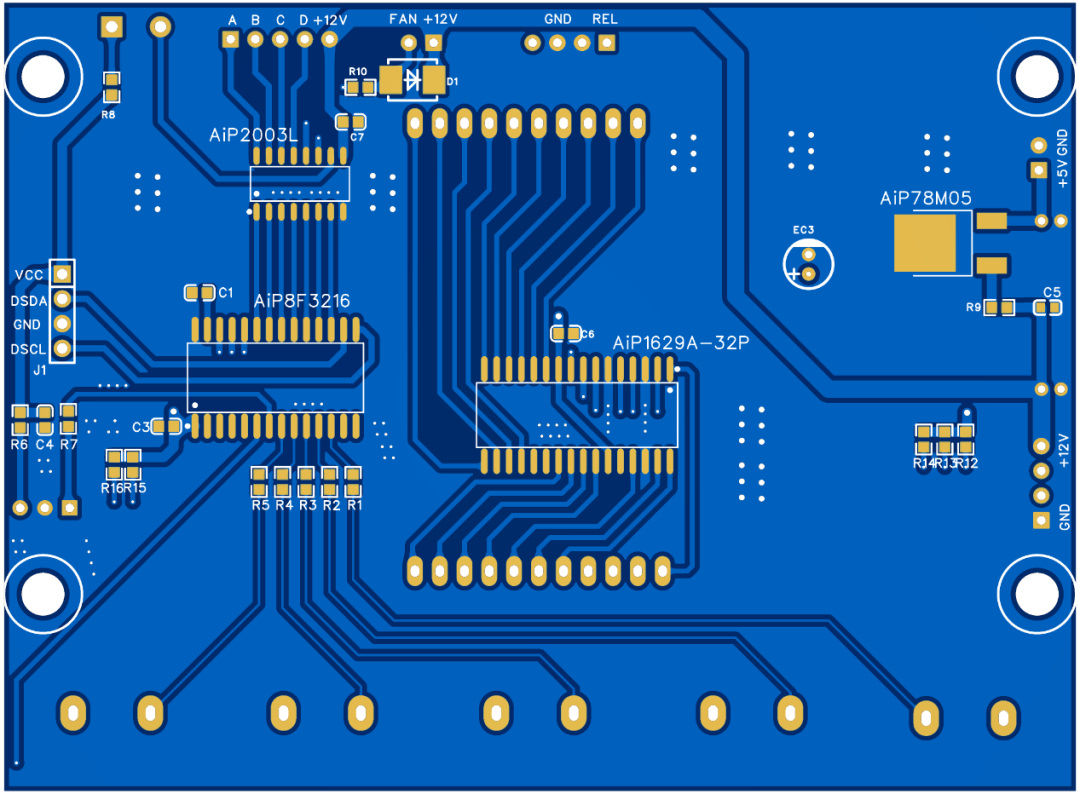

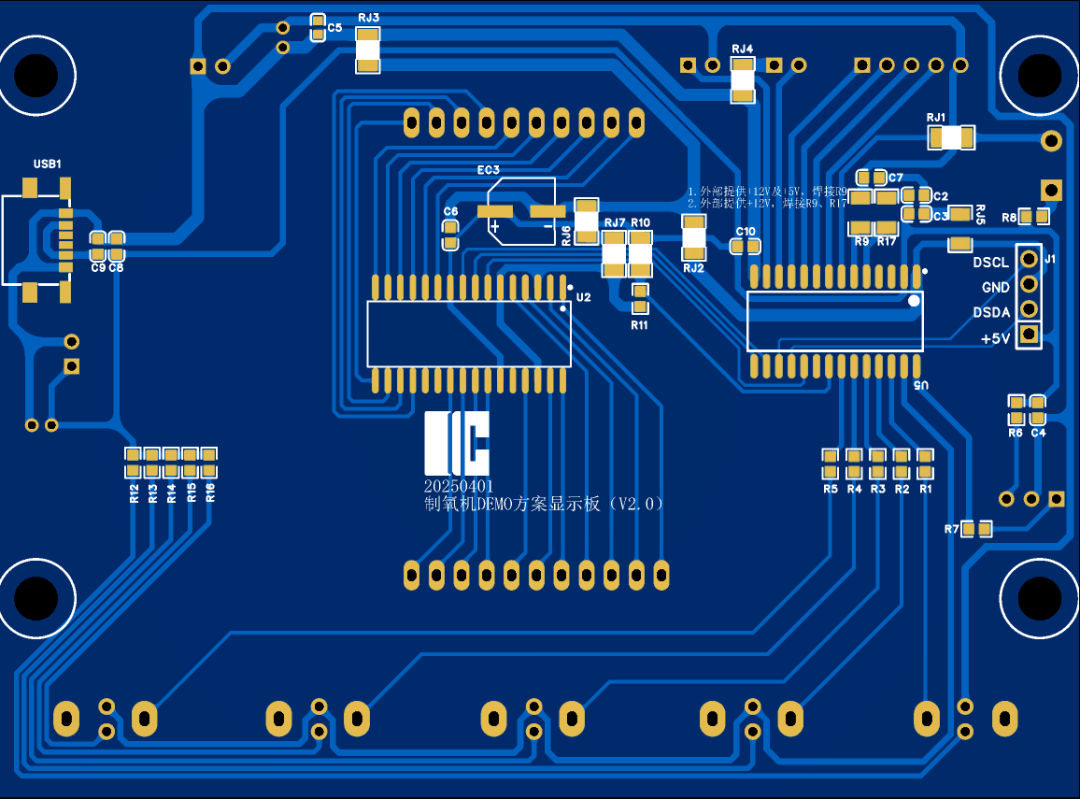

显示板PCB反面

相比于旧版，省去了 LDO模块（AiP78M05）达林顿模块（AiP2003L），并优化了排版。

芯片资源

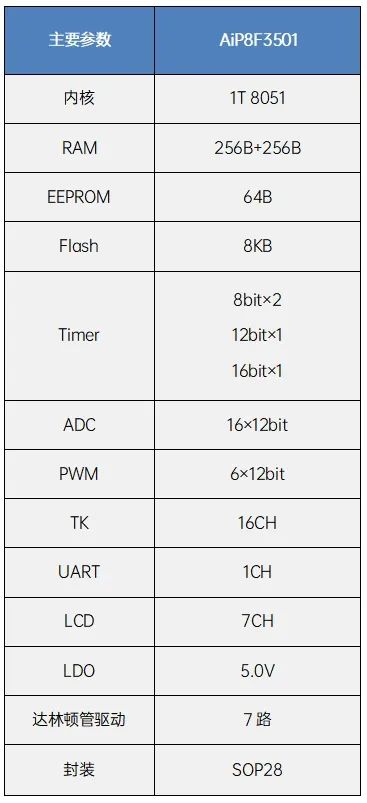

MCU：

LED驱动：

结语

中微爱芯的小型制氧机解决方案，以其高性能的MCU为核心，结合先进的电子控制技术和丰富的物料资源，为用户提供了稳定、可靠、智能化的氧气制备与供应方案。该方案在氧气浓度稳定性、流量调节精度、定时设计等方面具有显著优势，是制氧机设备制造商的理想选择。

如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
