如何在VS Code中使用瑞萨RL78系列MCU

前期回顾

01VS Code中玩转瑞萨MCU（1）——RA MCU

02VS Code中玩转瑞萨MCU（2）——RX MCU

RL78 MCU简介

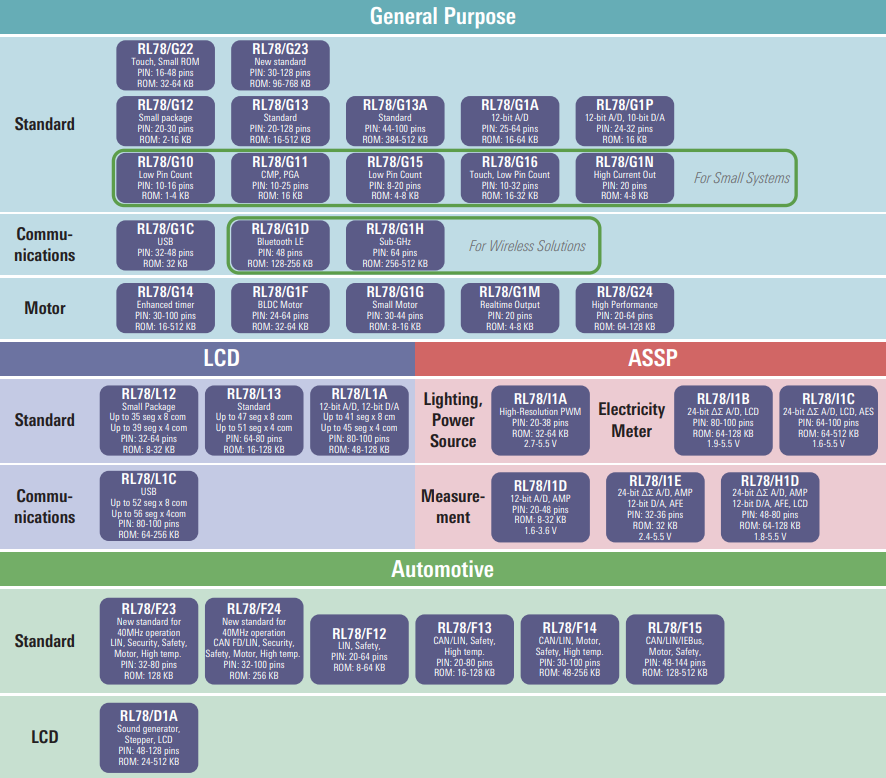

RL78家族系列MCU，以其业界领先的低功耗和各种内置的高性能外围功能，极大地提高了电源效率，降低了BOM成本，实现了设备的小型化。

具体步骤如下：

软件安装

请先确保安装了VS Code（>=v1.96.0）软件和以下VS Code extension。

Renesas Build Utilities构建项目

https://marketplace.visualstudio.com/items？itemName=RenesasElectronicsCorporation.renesas-build-utilities

Renesas Debug调试项目

https://marketplace.visualstudio.com/items?itemName=RenesasElectronicsCorporation.renesas-debug

1Python安装

从下方链接下载并安装64位Python 3.10.0或者以上版本。

64位Python 3.10.0

https://www.python.org/downloads/

将Python 3.10文件夹的路径添加到“path”环境变量中。可以参考这篇博文。

Windows上安装Python环境并配置环境变量（超详细教程）_python windows环境变量-CSDN博客

https://blog.csdn.net/Lyh1gguyg/article/details/146276117

2RL78 Smart Configurator

（RL78 SC）安装

从下方链接下载并安装。

RL78 Smart Configurator（RL78 SC）

https://www.renesas.com/en/software-tool/rl78-smart-configurator#downloads

3CMAKE和Ninja安装

从下方链接下载CMake Windows x64 installer（.msi），并安装。

注：CMAKE版本大于3.31.1即可。

CMake Windows x64 installer（.msi）

https://cmake.org/

在安装的时候，注意将CMake文件夹的路径添加到“path”环境变量中。

从下方链接下载ninja-win.zip。解压zip文件，并把ninja.exe复制到CMake的安装路径下的bin文件夹下。

ninja-win.zip

https://github.com/ninja-build/ninja/releases/

打开windows命令窗口。输入ninja--version和cmake--version检查是否安装正确，并且已经添加到了环境变量中。

4安装编译工具链CC-RL和

LLVM for Renesas RL78

CC-RL

https://www.renesas.com/us/en/software-tool/c-compiler-package-rl78-family

LLVM for Renesas RL78

https://llvm-gcc-renesas.com/rx-download-toolchains/

将CC-RL的bin文件夹路径添加到RENESAS_CCRL_TOOLCHAIN_PATH环境变量中，将LLVM for Renesas RL78的bin文件夹路径添加到RENESAS_LLVM_TOOLCHAIN_PATH环境变量中。

注意

有些电脑用户，如果在添加了CC-RL和LLVM for Renesas RL78到环境变量中，在接下来的步骤中，遇到了上述变量找不到的情况，可以尝试使用管理员权限打开和运行VS Code。

5打开VS Code

打开VS Code，请先确保已经在VS Code中已经安装好Renesas Build Utilities和Renesas Debug扩展。

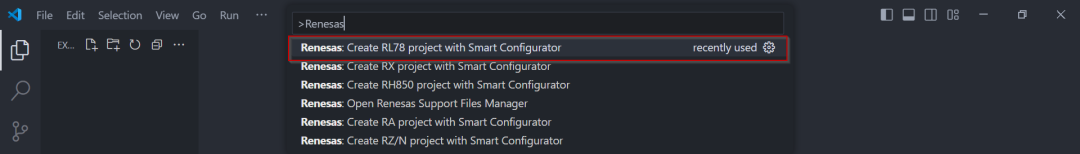

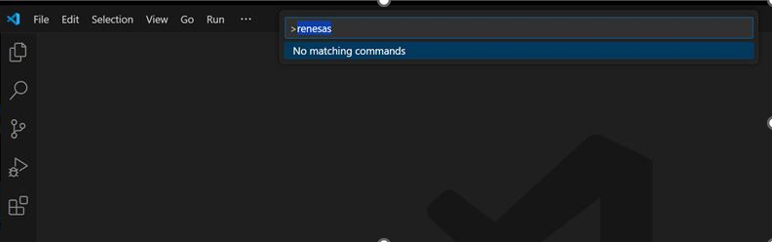

打开Command Palette（鼠标左键选择View=>Command Palette菜单，或者使用CTRL+SHIFT+P快捷键），然后再点击Renesas：Create RL78 Project with Smart Configurator。

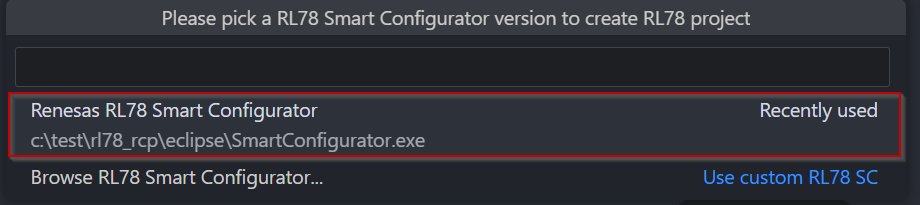

VS Code将显示已经安装的RL78 Smart Configurator列表，从列表中选择一个RL78 Smart Configurator。

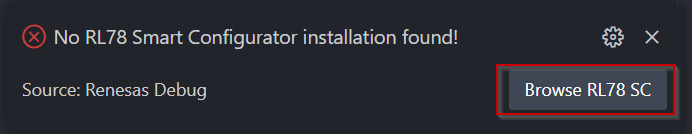

如果您看不到已经安装的RL78 Smart Configurator列表，VS Code右下方会弹出消息框，提示“No RL78 Smart Configurator installation found！”。

点击Browse RL78 SC按钮。

在弹出的对话框中选择已经安装的RL78 Smart Configurator执行文件（SmartConfigurator.exe）。

RL78 Smart Configurator将自动导入并注册RL78 SC到VS Code中。

创建工程

打开VS Code，点击View→Command Palette后，选择Renesas：Create RL78 Project with Smart Configurator。

VS Code会显示已经安装的RL78 Smart Configurator列表，选择其中的一个RL78 Smart Configurator。

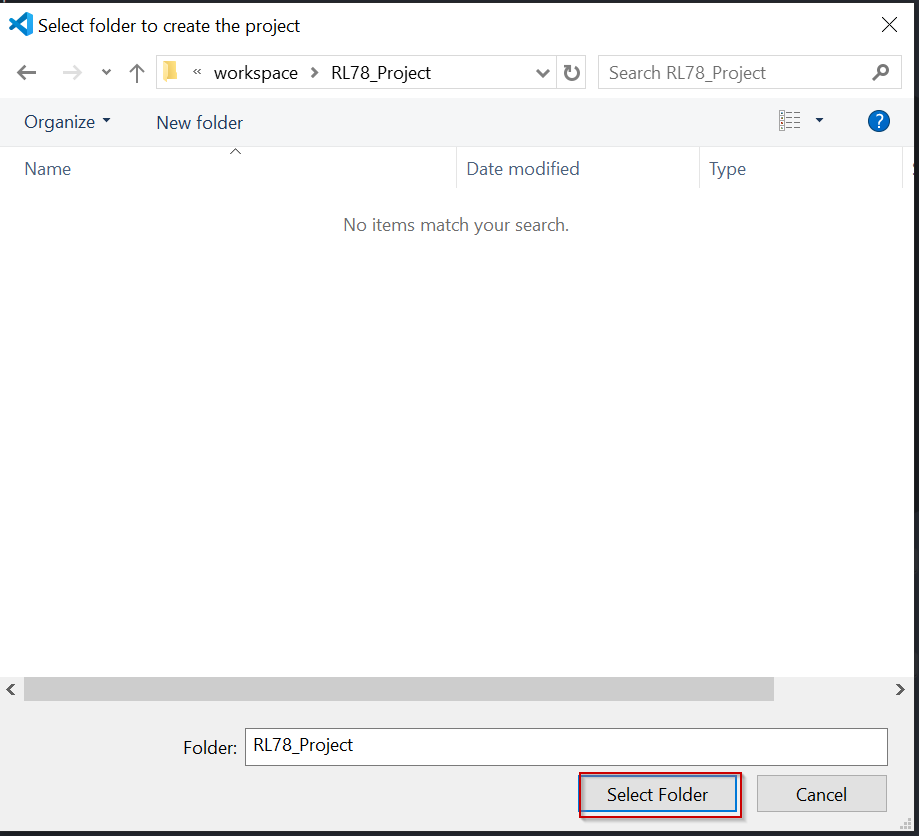

选择创建工程的文件夹

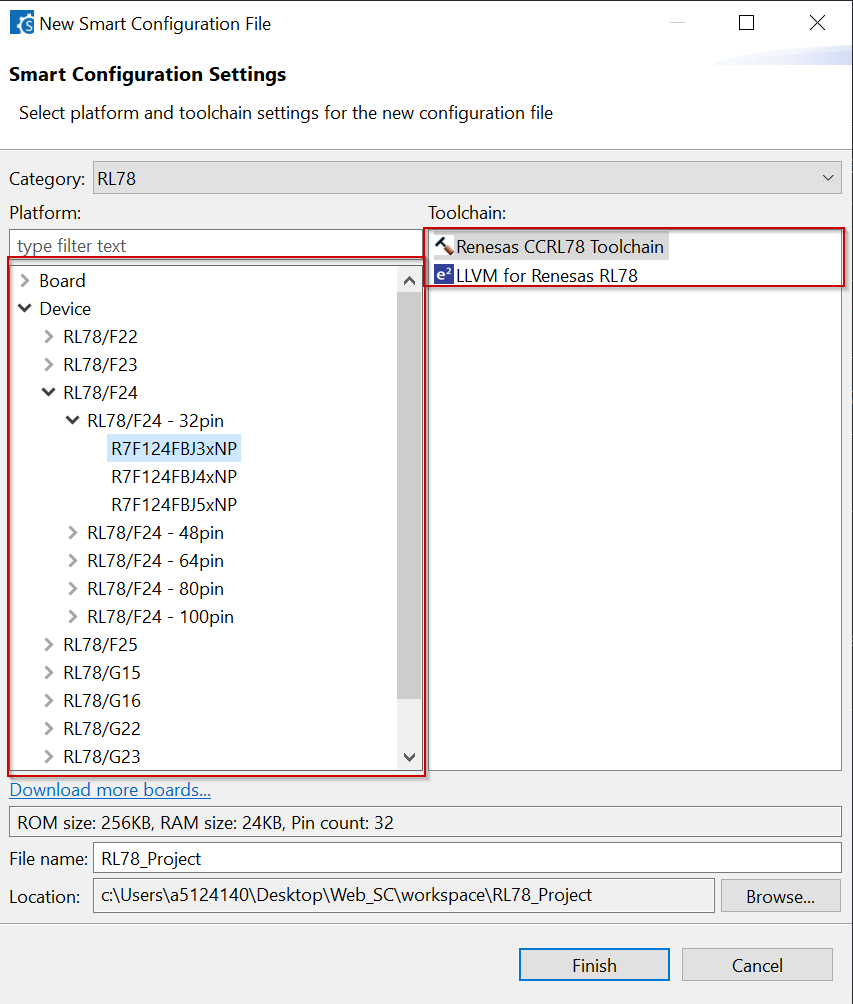

输入项目名称，配置好您的板子信息，设备类型和工具链。然后点击Next。

点击System，在On-chip debug operation setting处选择Use emulator或者COM Port。

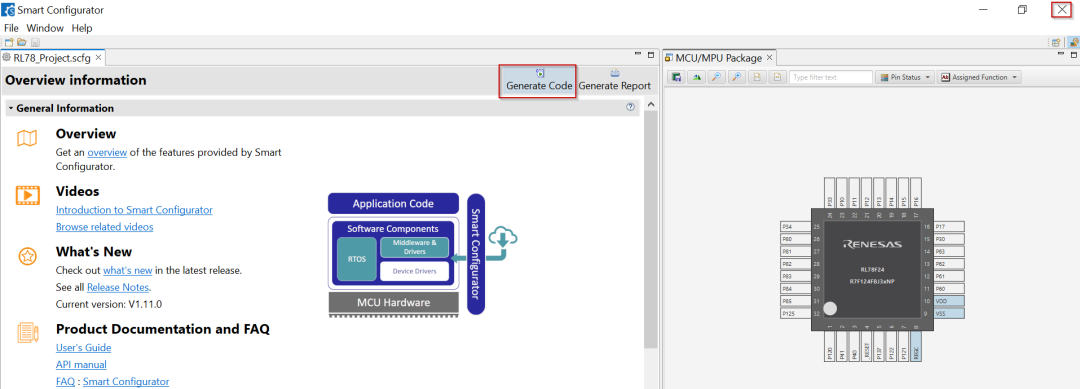

单击Generate Code并闭RL78 Smart Configurator。

工程编译

注意

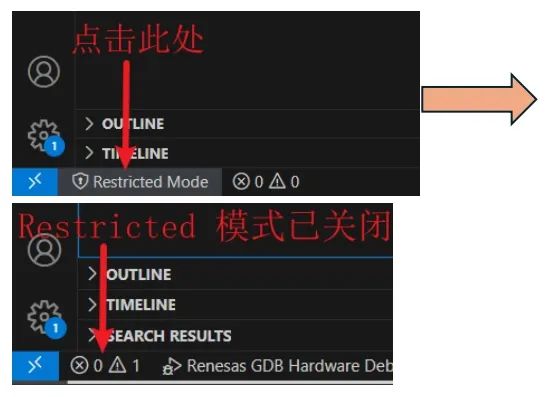

VS Code中的Restricted模式，会造成Command Palette中CMake命令不可用。

需要将Restricted模式关闭。点击左下角的Restricted Mode，点击Trust。

在VS Code，请使用Command Palette中的 “CMake：Delete Cache and Reconfigure”。

第一次运行的时候，需要对kit进行配置，选择“Unspecified”。

点击菜单中的Terminal→Run Build Task编译工程。

选择Build Project。

工程调试

可以通过点击Run→Start Debugging，或者F5键来启动调试。

当调试开始后，通用的调试控制按钮将显示，包括如返回，暂停，单步，单步跳过，单步跳出，重启，调试停止。在Debug Console处，将显示调试过程中的一些有用信息。

在调试期间，本地变量，设备寄存器，调用堆栈，监视变量，外设状态的详细信息将显示在Run and Debug选项卡中VS Code主侧边栏。

至此，在VS Code中调试和使用瑞萨RA、RX、RL78系列MCU的步骤讲解已全部完成。如果在调试过程中遇到问题或有任何好的想法，欢迎反馈给我们，让我们一起探索更多玩法，共同玩转瑞萨MCU！
