使用e2studio软件新建瑞萨RA系列MCU工程

第4章 使用e²studio新建工程

4.1

新建工程

4.1.1

选择工作空间目录

打开e2studio软件，会默认弹出一个名为“e2studio启动程序”的小窗口，它提示我们“选择一个目录作为工作空间”。如下图所示。

我们选择合适的全英文路径，新建一个文件夹重命名为：“Workspace_e2s”，将此文件夹作为我们的工作空间。然后点击“启动”，打开该工作空间。

警告：

注意：为了避免编译错误，工作空间的绝对路径必须是全英文路径，不能包含有中文字符。

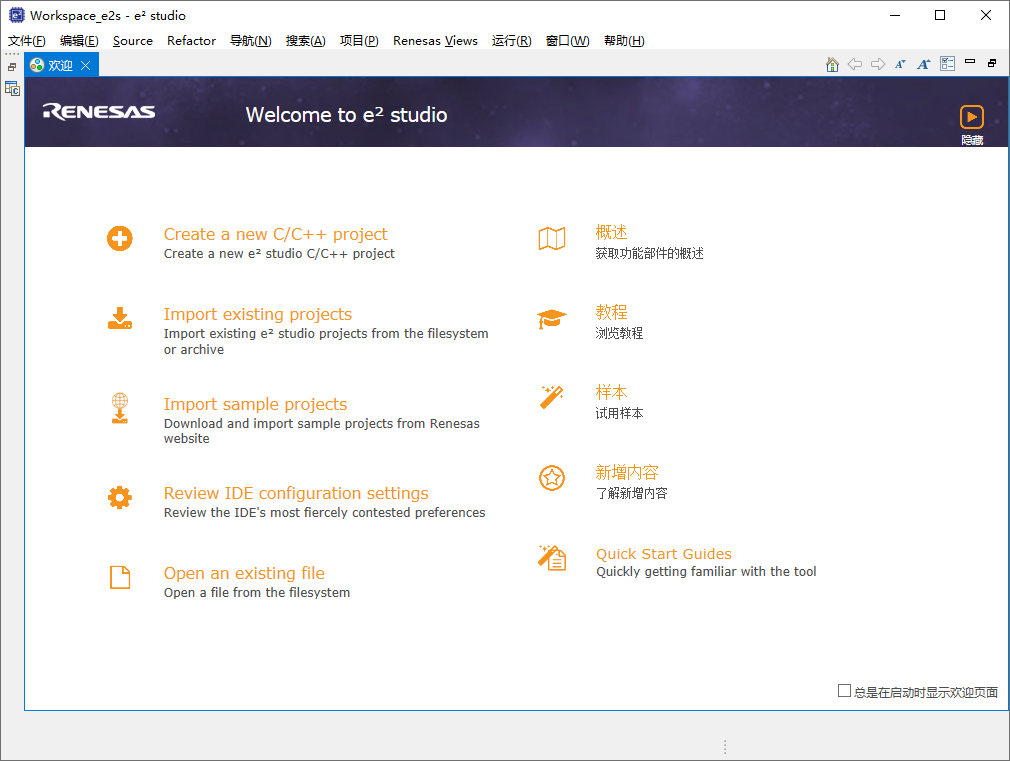

打开之后的界面如图所示。

4.1.2

新建一个工程

我们点击左上角的“文件”->“新建”->“Renesas C/C++ Project”->“Renesas RA”，来开始新建一个瑞萨RA系列MCU的工程。

在弹出的界面中点击选中这个选项“Renesas RA C/C++ Project”，然后点“下一步”按钮。

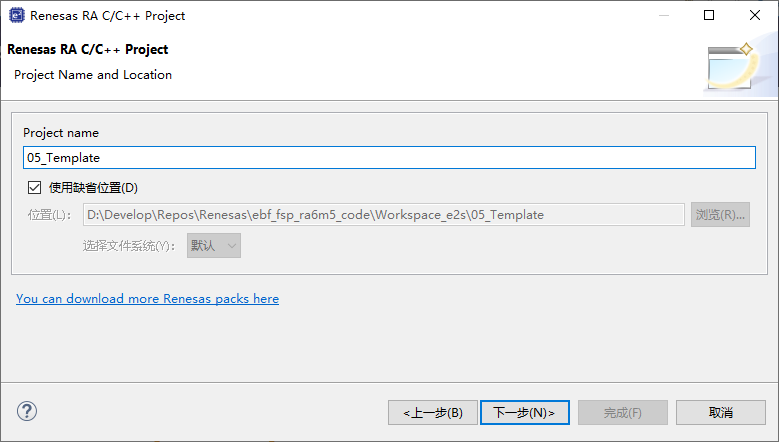

新工程名字取名为“05_Template”，表示“对应的是教程第05章、工程模板”的意思。然后点击“下一步”按钮。

进入到工程选项界面，我们需要在这里选择FSP库版本、板子型号、设备（MCU）型号，还有所使用的编程语言，还要在下方的“Toolchains”和“Debugger”栏里分别选择编译器和调试器。

按照下面的方式更改上图中的配置：

FSP Version那一栏那里的FSP库版本选择 “4.0.0”。一般来说选择最新的版本即可。

板子型号选择“Custom User Board（Any Device）”，即用户自定制的板子，因为软件不知道我们的板子用的是什么芯片，所以后面有一个小括号括起来的“Any Device”提示字样。

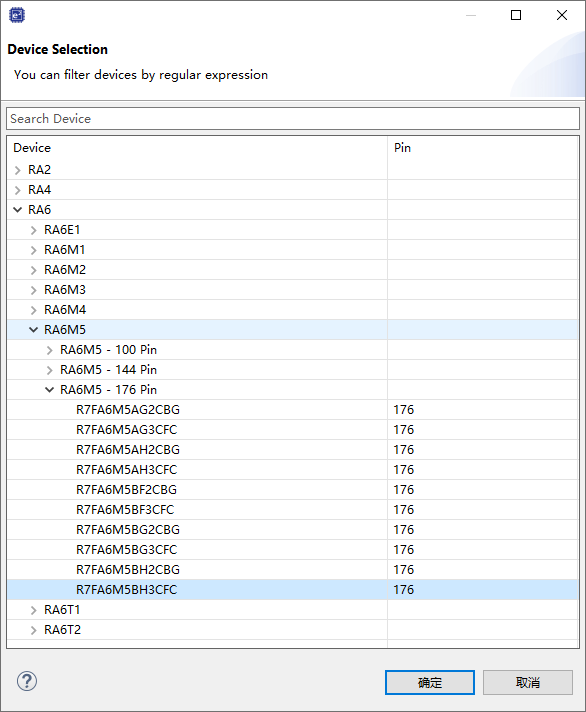

Device一栏，我们要点开“…”按钮，在弹出的界面中选择我们板子上所用的芯片型号，然后点击“确定”即可。

对于野火启明6M5开发板，选到“RA6M5”列表下的这个型号“R7FA6M5BH3CFC”；

对于野火启明4M2开发板，选到“RA4M2”列表下的这个型号“R7FA4M2AD3CFP”；

对于野火启明2L1开发板，选到“RA2L1”列表下的这个型号 “R7FA2L1AB3CFP”。

编程语言：我们默认选择C语言。

在下方的“Toolchains”栏里选择工具链“GNU ARM Embedded”，也就是GCC编译器。当然也可以选择“ARM Compiler 6.18”，这个是ARM官方的编译器，但e2studio默认是不自带这个编译器的，所以是需要用户自己安装了之后才会出现这个选项的。

在“Debugger”下拉列表选J-Link调试器。

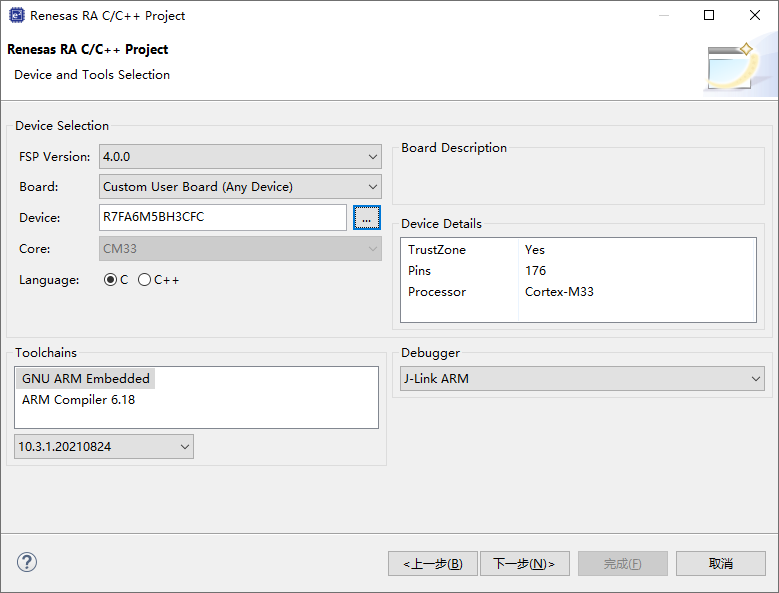

更改完成后的配置如下图所示。

然后点击“Next”下一步。

这里默认选择“Flat（Non-TrustZone）Project”即可。然后点“下一步”。

在上图中右侧，如果需要用到RTOS，也可以在“RTOS Selection”下拉列表里面选择RTOS。对于初学者来说，RTOS的内容比较难学一点，因此我们暂时不使用RTOS。这里默认选择“Executable”和“No RTOS”即可，然后点“下一步”。

选择“Bare Metal - Minimal”，“Code Generation Settings”那里默认勾上“Use Renesas Code Formatter”，然后点“完成”即可。“Use Renesas Code Formatter”是e2studio内置的一个代码格式化小工具，它会自动地为我们编写的代码进行格式化，不用的话也可以取消勾选。

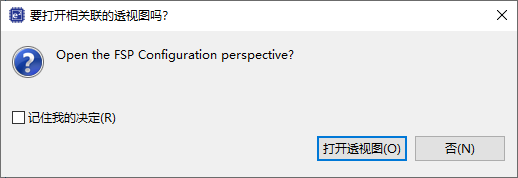

新工程这就新建完成了。接着会弹出一个对话框：

这是一个询问我们是否打开FSP库配置界面（透视图）的对话框，我们点击“打开透视图”按钮确认打开。然后我们再把欢迎页面关掉之后，就会显示如下图所示的透视图界面。
