TPS1HB35-Q1 器件是一款智能 高侧开关，适用于 12V 汽车系统。该器件集成了强大的保护和诊断功能，即使在汽车系统短路等有害事件中也能确保输出端口 保护。该器件通过可靠的电流限制来防止故障，根据器件型号的不同，电流 限制可在 2 A 至 22 A 范围内调节。高电流限制范围允许在需要大瞬态电流的负载中使用，而低电流限制范围为不需要高峰值电流的负载提供更好的保护。该器件能够可靠地驱动各种负载曲线。
TPS1HB35-Q1 还提供高精度 模拟 电流检测 ，可改进负载诊断。通过向系统 MCU 报告负载电流和器件温度，该器件可实现预测性维护和负载诊断，从而延长系统使用寿命。
TPS1HB35-Q1 采用 HTSS OP 封装，可减少 PCB 占用空间。
特性

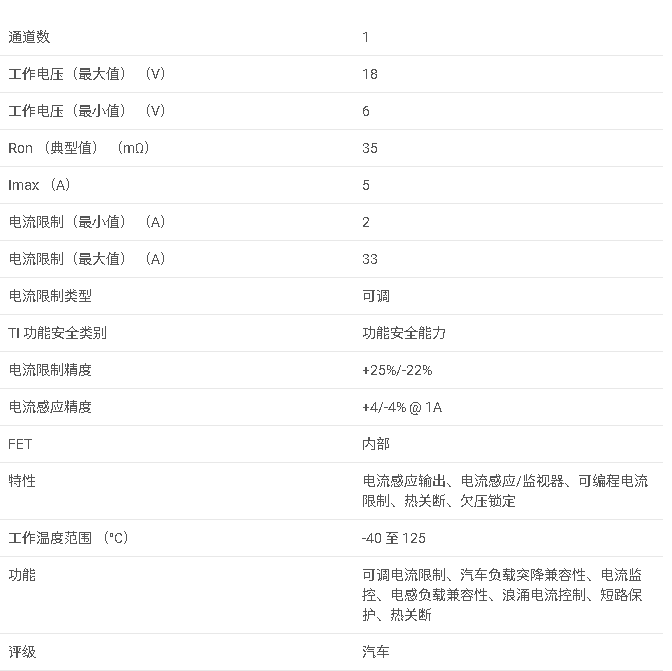

符合 AEC-Q100 标准，适用于汽车应用 温度等级 1：–40°C 至 125°C 器件 HBM ESD 分类 2 级 器件 CDM ESD 分类等级 C4B 可承受 40V 负载突降 功能安全 具有 35mΩ R 的单通道智能高侧开关 上 （吨 J = 25°C） 通过可调电流限制提高系统级可靠性 强大的集成输出保护： 集成热保护 对地和电池短路保护 防止电池反向事件，包括使用反向电压自动接通 FET 电池和接地丢失时自动关闭 集成输出钳位，用于对感性负载进行消磁 可配置的故障处理 模拟感应输出可配置为精确测量： 通过 SNS pi n 提供故障指示 参数

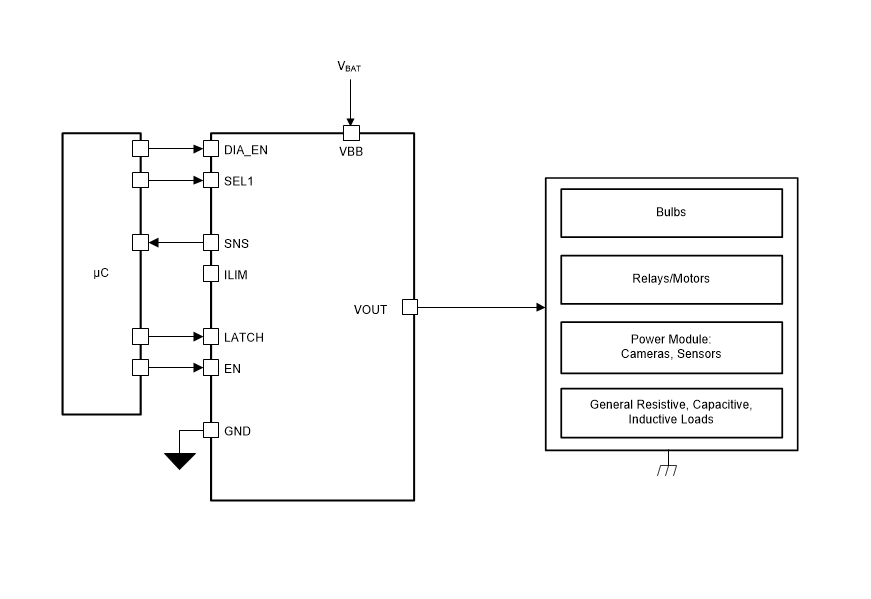

方框图
1. 产品概述 产品名称 ：TPS1HB35-Q1 40-V, 35-mΩ Single-Channel Automoti ve Smart High-Side Switch 应用领域 ：主要用于12V汽车系统，如汽车显示模块、AD AS模块、座椅舒适模块、传输控制单元、HVAC 控制模块、车身控制模块、照明等。 特点 ：AEC-Q100认证 、功能安全能力、可调电流限制、集成输出保护、模拟电流感应、故障指示等。 2. 功能特点 保护功能 ： 热关断 ：防止因温度过高而损坏。 电流限制 ：可调电流限制范围从2A到22A，根据设备版本不同。 瞬态承受能力 ：包括负载突降、反向电池、对地短路等保护。 反向电池保护 ：包括自动开启FET以应对反向电压事件。 诊断功能 ： 模拟电流感应 ：提供与负载电流或设备温度成正比的信号 。 开路和短路到电池检测 ：无论开关是否开启，都能检测开路和短路到电池的情况。 可编程 性 ：通过外部电阻 设置电流限制阈值。 3. 技术规格 额定电压 ：40V 导通电阻 ：35mΩ（TJ = 25°C） 工作温度范围 ：-40°C至125°C 封装类型 ：HTSSOP（16引脚） 电气 特性 4. 应用与实现 典型应用 ：如汽车座椅加热器的电源 控制。 设计考虑 ： 热设计 ：计算最大FET功耗和结温，确保不超过最大额定值。 电流限制设置 ：根据应用需求选择合适的R_ILIM值。 诊断功能实现 ：通过SNS引脚实现电流和温度感应，以及故障指示。 5. 布局指导 布局建议 ：确保所有外部组件靠近引脚放置，以减少寄生效应。特别是R_ILIM应靠近设备放置，以减少电容 影响。 热管理 ：将裸露焊盘连接到大的铜层，以提高热性能。 6. 文档与支持 相关文档 ：提供了与TPS1HB35-Q1相关的应用笔记和测试报告链接。 更新通知 ：用户可以通过TI网站订阅更新通知，以获取最新的产品文档。 7. 封装与订购信息 封装尺寸 ：5.00mm x 4.40mm 订购信息 ：提供了不同版本（A、B、C、F）的设备订购信息，包括状态、材料类型、封装、引脚数、载带、RoHS合规性、引脚镀层/球材料、MSL等级、峰值回流温度和工作温度范围等。 8. 注意事项 静电放电（ESD）警告 ：处理集成电路 时应采取适当的预防措施。 安全信息 ：用户应负责选择合适的产品，并验证和测试其设计实施，以确保系统功能性。 这份文件详细描述了TPS1HB35-Q1智能高侧开关的功能特点、技术规格、应用与实现、布局指导、文档与支持、封装与订购信息以及注意事项，为用户提供了全面的产品信息和设计指导。
