带片内RAM 3MB RZ/A1L RTOS微处理器数据手册

RZ/A1L 系列微处理器（MPU）采用了运行频率达 400MHz 的 Arm® Cortex® - A9 内核，并配备 3MB的片上静态随机存取存储器（SRAM）。凭借这 3MB 的片上 SRAM，RZ/A1L 无需外部存储器就能支持两块WVGA（800x480）分辨率的显示屏，或者一块 WSVGA（1024x600）分辨率的显示屏。RZ/A1L能够实现极为紧凑的嵌入式设计，让开发者无需担心存储器采购和存储器停产的问题。借助 RZ/A1L，你可以像设计微控制器（MCU）一样设计嵌入式系统，同时获得400MHz Arm® Cortex® - A9 微处理器（MPU）的性能。该产品支持运行Linux、实时操作系统（RTOS）或裸机系统，是设计紧凑且高性能的智能物联网终端设备的理想之选。它提供不同尺寸的四方扁平封装（QFP）和球栅阵列封装（BGA），以支持灵活的电路板布局，并且具备同步动态随机存取存储器（SDRAM）接口，可将外部存储器扩展至128MB。

*附件：带片内RAM 3MB RZA1L RTOS微处理器数据手册.pdf

• 中央处理器（CPU）：Cortex-A9 内核，最高运行频率 400MHz
• 电源电压：3.3V/1.8V
• 封装形式：176 引脚无引脚细间距球栅阵列封装（LFBGA）、176 引脚 / 208 引脚无引脚四方扁平封装（LFQFP）
• 片上随机存取存储器（RAM）：大容量内存
• 图形功能：视频显示控制器、采集引擎单元
• 连接功能：以太网、2 通道 USB 主机 / 功能接口、2 通道 SD 主机接口等
• 其他：8 通道 12 位分辨率模数转换器、2 通道 32 位 OS 定时器、5 通道带 16 级 FIFO 的串行通信接口（SCIF）等

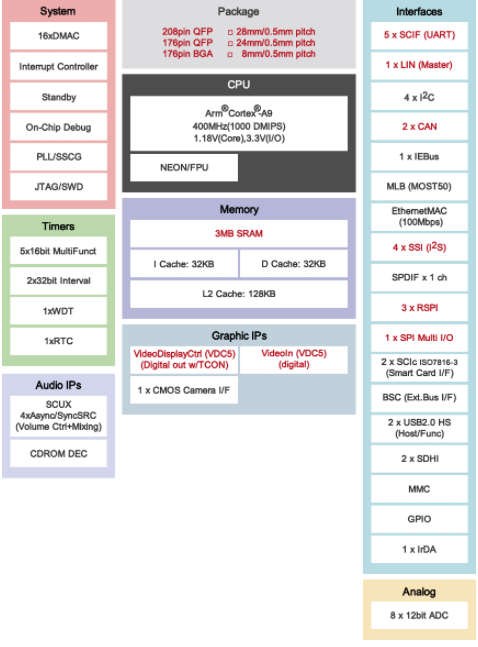

RZ/A1L框图

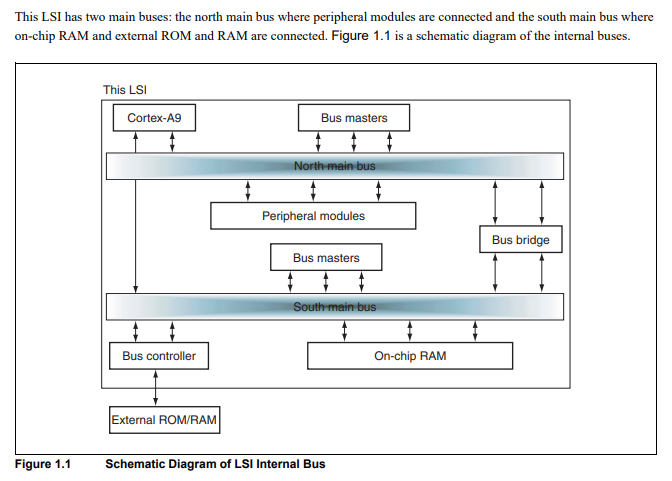

方框图

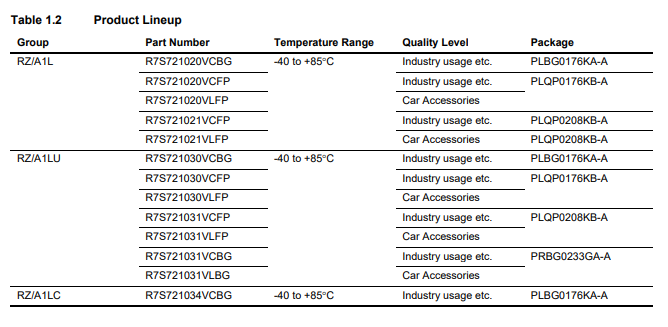

产品阵容
