中微爱芯直流无刷水泵控制器解决方案

直流无刷水泵控制器设计用于直流无刷电机驱动的水泵类产品。控制器通过调节输入到电机的电流或电压来控制水泵的速度、方向以及启停等操作，从而实现对水流量、压力和其他性能参数的精确管理。该类控制器目前广泛用于工业、农业、市政设施等领域，有效的起到了提高系统运行效率和降低能耗的作用。

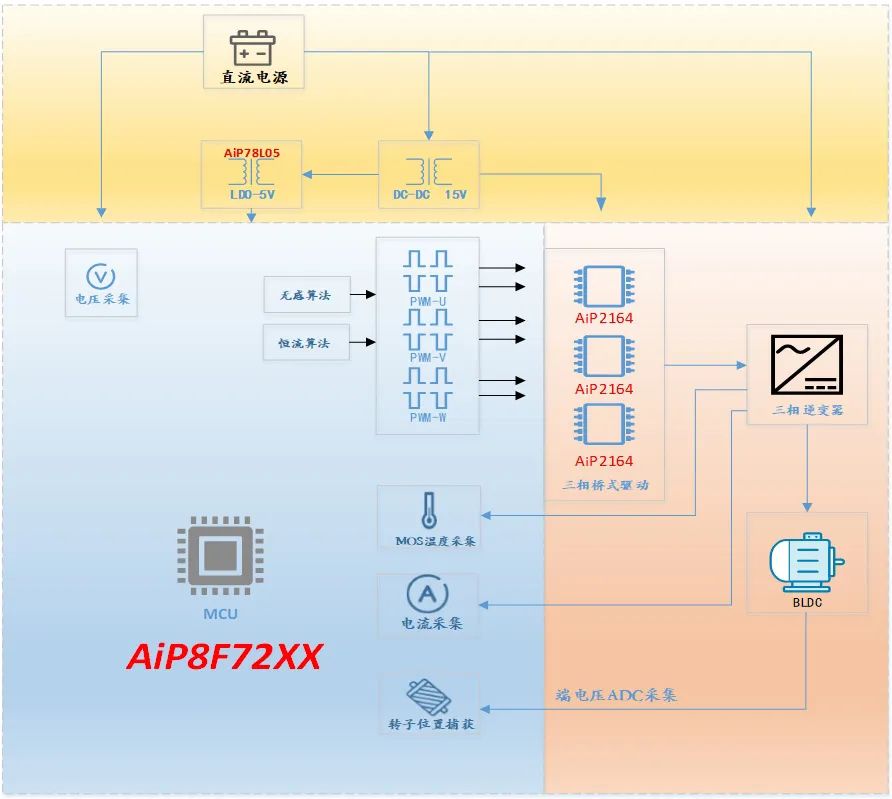

直流无刷水泵控制器整体解决方案

该方案采用中微爱芯AiP8F7232S芯片，AiP8F7232S是一款电机专用8051内核MCU，内置32KB FLASH ROM、1KB XRAM、256B SRAM、内部集成多种电机专用外设：高级定时器模块，1路运算放大器，2路比较器，2组（4+5通道）12-bit 通用ADC,支持UART通信。芯片资源丰富、功能强大，开发省力便捷。

为了进一步提升水泵控制系统的易维护性和高效性，方案中对直流无刷电机采用无位置传感器方波控制。控制器通过实时采集电机三相端电压，根据软件算法判断电机转子的实时位置。同时，方案中针对水泵的实际应用场景，配有多种输出功率选择以及各类保护机制，确保系统运行的安全可靠性。

方案特点

工作电压：DC 30V-85V

最大功率：750W/1000W 可选

使用温度：-20℃-120℃

电机控制方式：无位置传感器方波控制

转速设置：14000eRPM/min或21000eRPM/min

电机带载恒流：9A/12A

保护功能：过欠压保护、过温保护、过流保护、短路保护、电机缺相保护、堵转保护

其他功能：缺水保护、电源防反接保护

方案实物/PCB

整机面貌

PCB正面

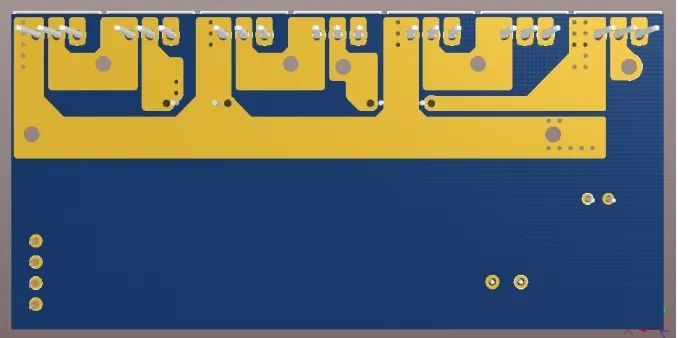

PCB反面

芯片资源

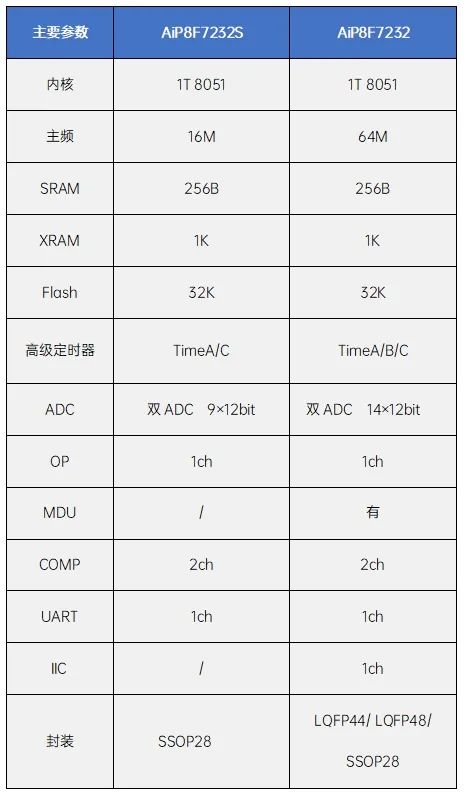

MCU：

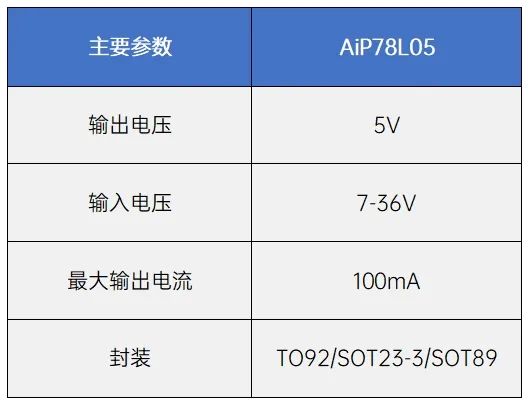

LDO：

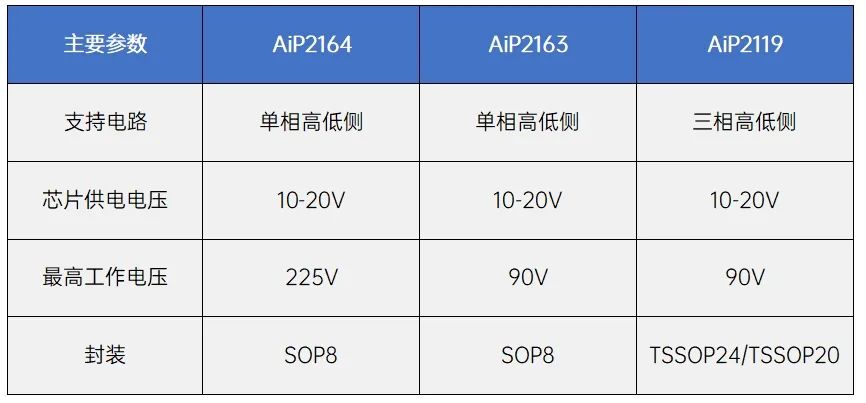

MOS预驱：

结语

中微爱芯直流无刷水泵控制器解决方案，以其高性能的MCU为核心，结合先进的电子控制技术和丰富的物料资源，为用户提供了稳定、可靠、智能化的无刷水泵控制方案。该方案在可靠性，电机控制稳定性上表现优异，是直流无刷水泵控制器的理想选择。

如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
