用Renesas Flash Programmer软件设置安全边界——瑞萨

2.6

使用Renesas Flash Programmer软件

设置安全边界

注解

芯片出厂时其DLM状态默认处于“CM”，并且未设置IDAU安全边界，在该状态下用户可以正常使用芯片绝大部分外设，除了少数部分外设，比如以太网（ETHERC和EDMAC）。因此，用户在使用启明6M5开发板的以太网之前，需要将芯片的DLM状态更改为“SSD”，并且可根据本小节所述方法来设置IDAU安全边界。

与Trustzone安全功能相关的IDAU边界划分可以通过Renesas Flash Programmer软件来进行设置。这里以本教程第34章的配套例程“34_Ethernet_FreeRTOS”工程为例，设置边界具体步骤如下：

步骤1：首先编译工程

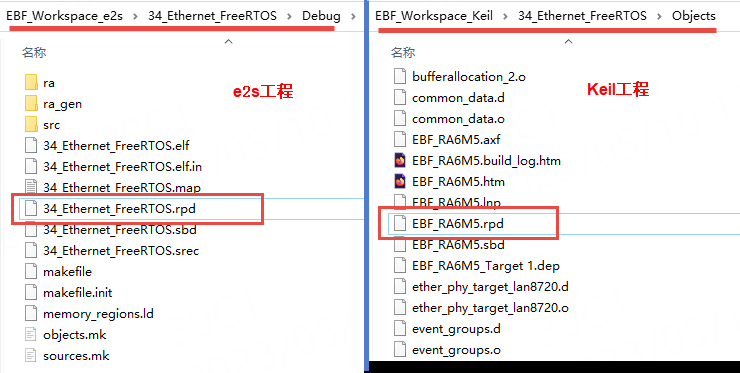

首先编译该工程，编译成功后会在编译输出文件夹里生成一个文件后缀名为.rpd的文件。该文件其实是瑞萨分区数据文件（Renesas Partition Data File）。如下图所示。

步骤2：切换芯片DLM状态

根据上述3.5小节内容，使用Renesas Flash Programmer软件改变芯片DLM状态。

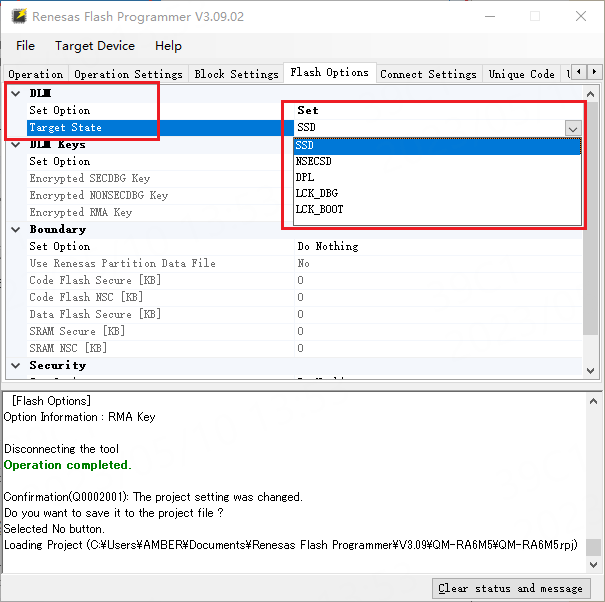

或者也可以在Flash Options标签页下，按照如下图所示设置DLM状态为“SSD”：

步骤3：选择工程.rpd文件，设置边界

切换到Flash Options标签页下，如下图所示：

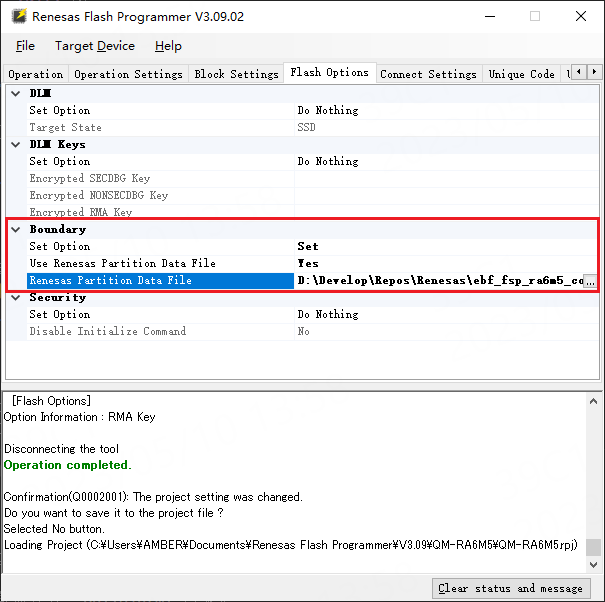

按照如下图所示来设置边界（Boundary）：

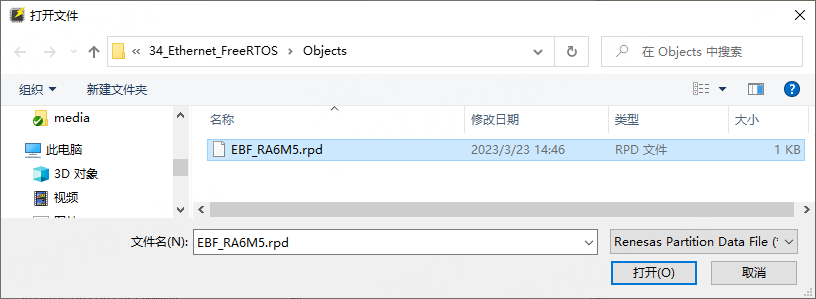

上图中需要在“Renesas Partition Data File”框内选择工程编译后生成的.rpd文件。如下图所示。

然后如下图所示取消勾选Operation Settings标签页下的“Erase”、“Program”和“Verify”，需要勾选上“Program Flash Options”。

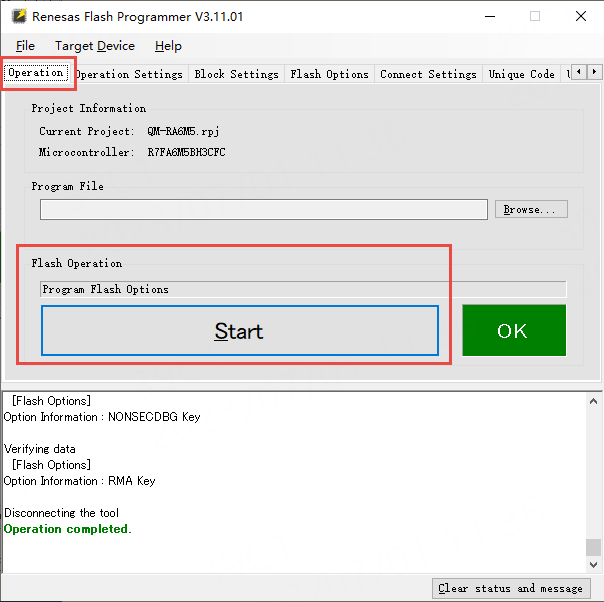

切换回Operation标签页下，点击Start大按钮，执行已勾选的操作：

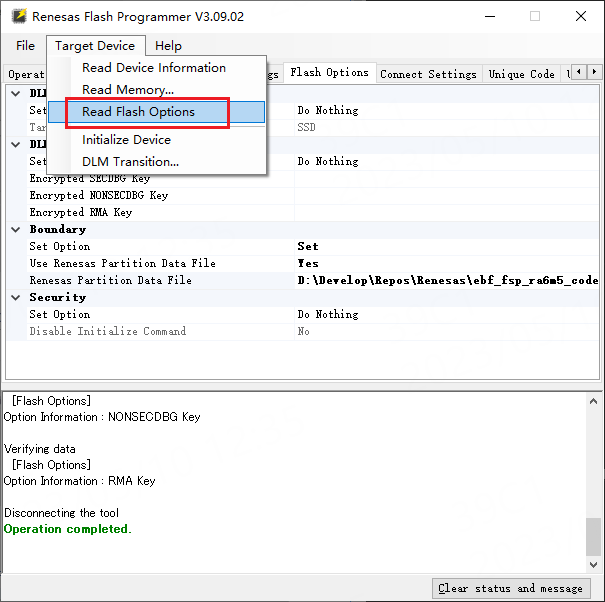

接下来，就可以使用“Read Flash Options”读出芯片的Flash Options。按照如下图所示进行操作。

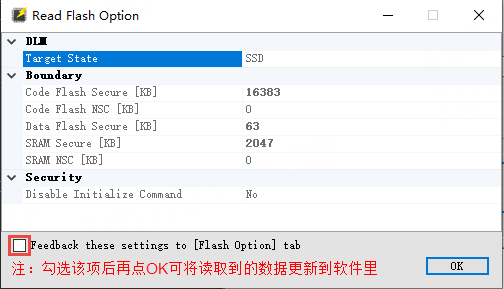

“Read Flash Options”操作的结果会弹出一个窗口。该窗口显示了芯片当前的DLM状态，以及Code/DataFlash和SRAM的安全/非安全边界划分。如下图所示。

最后，即可下载该以太网例程的程序到开发板，并正常使用以太网功能。
