STM32 AD采集：电阻分压电路调试指南

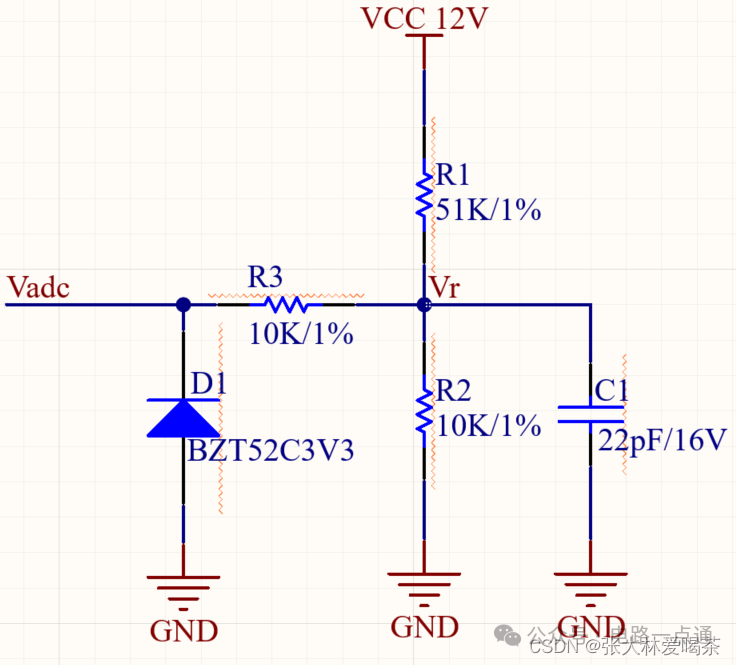

调试基于STM32为主控，内部ADC采集电阻分压式电压值电路，STM32未使用参考电压源，直接将Vref接至3V3供电端，发现采集后电压误差较大，其电路图如下所示。

理论计算

根据分压公式，理想Vr=1.967V。

调试

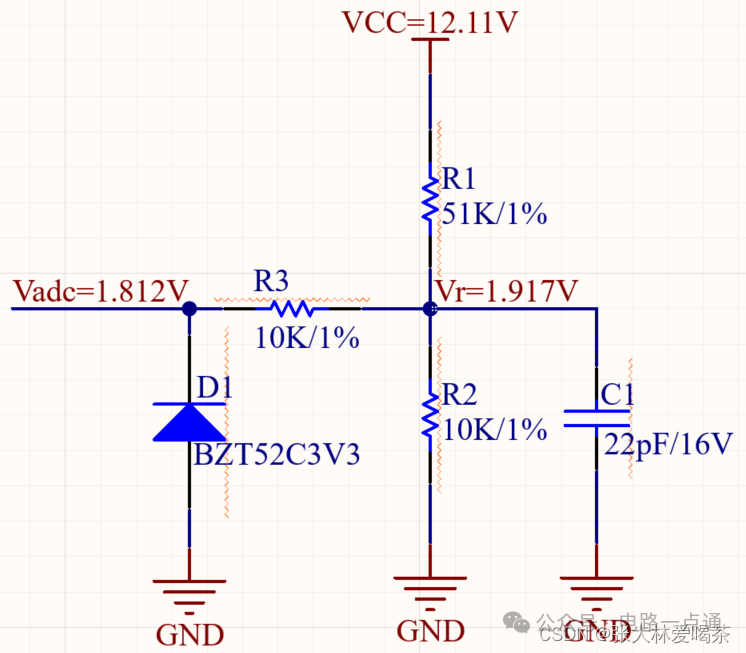

万用表电压值测量如下图。
判断采集电压误差大，与程序无关，电路问题。

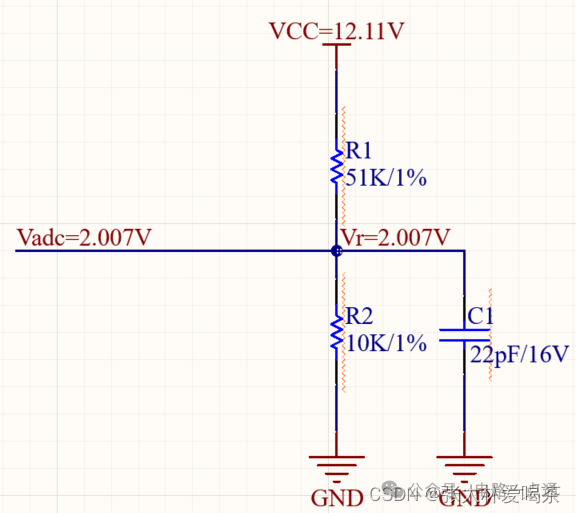

去掉D1二极管与同时去掉D1二极管与R3电阻，其值相同，如下值。
判断二极管导致了电压异常。

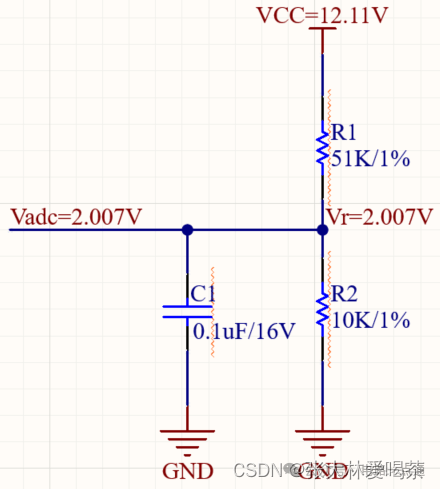

最终电路修改为如下形式，理由为STM32内部自带钳位二极管，且稳压二极管反向特性较差，加上后，改变了ADC通路特性，导致损耗。

又将51K与10K更换100K与20K，计算后其精度更高。
