工程师开发利器：STM32CubeMX 与 eDesignSuite 的协同开

工程师开发利器推介：STM32CubeMX 与 eDesignSuite 的协同开发

STM32CubeMX 和 eDesignSuite 的综合说明及其协同开发场景的分析：

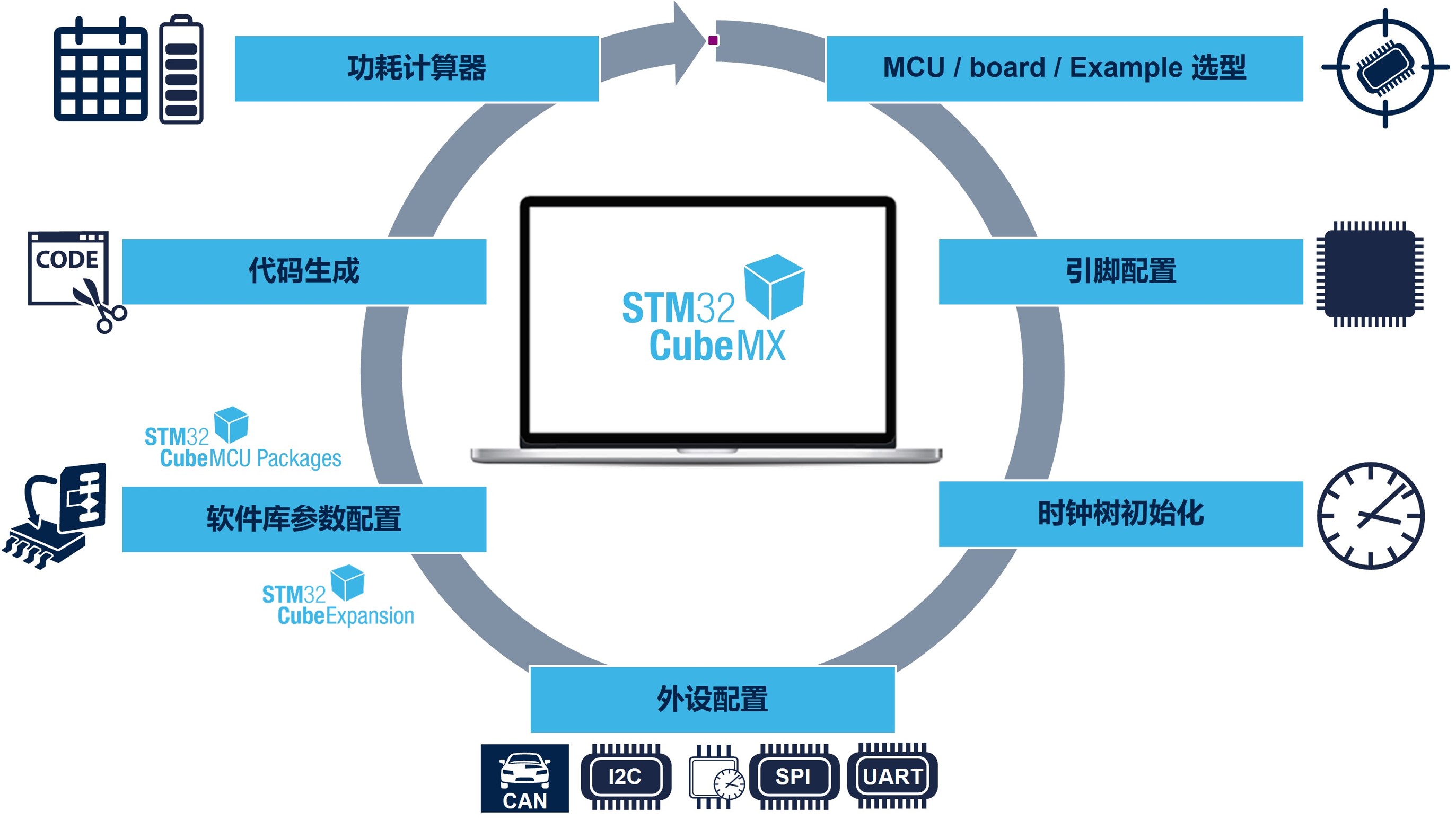

一、STM32CubeMX 的核心功能与优势

STM32CubeMX 是 ST 官方推出的图形化配置工具，专为简化 STM32 微控制器开发流程而设计。以下是其核心功能和优势：

1. 硬件配置自动化

   • 支持 引脚分配与冲突检测：通过图形化界面配置 GPIO、外设（如 UART、SPI、I2C 等），自动解决引脚冲突问题。
   • 时钟树动态配置：直观调整系统时钟、外设时钟，并提供实时验证功能，确保时钟配置的合理性。
   • 功耗预测与优化：内置功耗评估工具，可预测不同低功耗模式（如睡眠、待机）下的电流消耗。

2. 代码生成与集成开发

   • 跨 IDE 支持：生成适用于 Keil、IAR、STM32CubeIDE 等工具的初始化代码，减少手动编码工作量。
   • 中间件集成：支持 FreeRTOS、FatFS、LwIP 等中间件的一键配置，简化复杂功能（如网络协议栈、文件系统）的集成。

3. 扩展性与兼容性

   • 多平台支持：可在 Windows、Linux、macOS 上运行，并支持 STM32 全系列芯片。
   • HAL/LL 库支持：提供高抽象的 HAL 库（便于移植）和低层 LL 库（高效寄存器操作）的灵活选择。

二、eDesignSuite 的定位与功能

eDesignSuite 是 ST 的另一款工具，主要用于 电源系统设计 和 电机控制算法开发，其核心功能包括：

1. 电源管理设计

   • 支持 DC-DC 转换器、LDO 等电源拓扑结构的参数计算与仿真，生成原理图与 BOM 清单。
   • 与 STM32CubeMX 的功耗配置结合，可优化系统级电源方案。

2. 电机控制方案

   • 提供无刷直流电机（BLDC）、永磁同步电机（PMSM）的控制算法库和参考设计。
   • 通过生成的控制代码与 STM32CubeMX 配置的硬件资源（如定时器、PWM）无缝对接。

三、STM32CubeMX 与 eDesignSuite 的协同开发

两者的结合可为复杂嵌入式系统（如智能家电、工业控制）提供 端到端解决方案：

1. 电源与硬件协同设计

   • 使用 eDesignSuite 设计电源模块后，将关键参数（如电压、电流需求）导入 STM32CubeMX，确保微控制器的电源配置与硬件设计匹配。
   • 示例：在低功耗传感器节点中，通过 eDesignSuite 优化电源效率，并通过 CubeMX 配置 STM32 的低功耗模式。

2. 电机控制与代码集成

   • 在电机控制项目中，eDesignSuite 生成的算法代码可直接嵌入 STM32CubeMX 生成的工程框架，结合 HAL 库实现高效控制。
   • 示例：通过 CubeMX 配置 PWM 输出和 ADC 采样，配合 eDesignSuite 的电机驱动算法，快速实现电机调速功能。

3. 系统级验证与优化

   • 利用 STM32CubeMX 的功耗预测和 eDesignSuite 的仿真功能，进行系统级性能验证，缩短开发周期。

四、开发建议

1. 入门学习路径

   • 优先掌握 STM32CubeMX 的硬件配置与代码生成（参考官方教程），再结合 eDesignSuite 进行电源或电机控制设计。
   • 对寄存器操作感兴趣的开发者，建议从 LL 库入手以深入理解底层机制。

2. 资源获取

   • STM32CubeMX 可在 ST 官网 下载。
   • eDesignSuite 的文档和工具可通过 ST 的 电源与电机控制资源中心 获取。

通过整合 STM32CubeMX 的硬件配置能力和 eDesignSuite 的专用设计工具，开发者可以显著提升复杂嵌入式系统的开发效率与可靠性。
