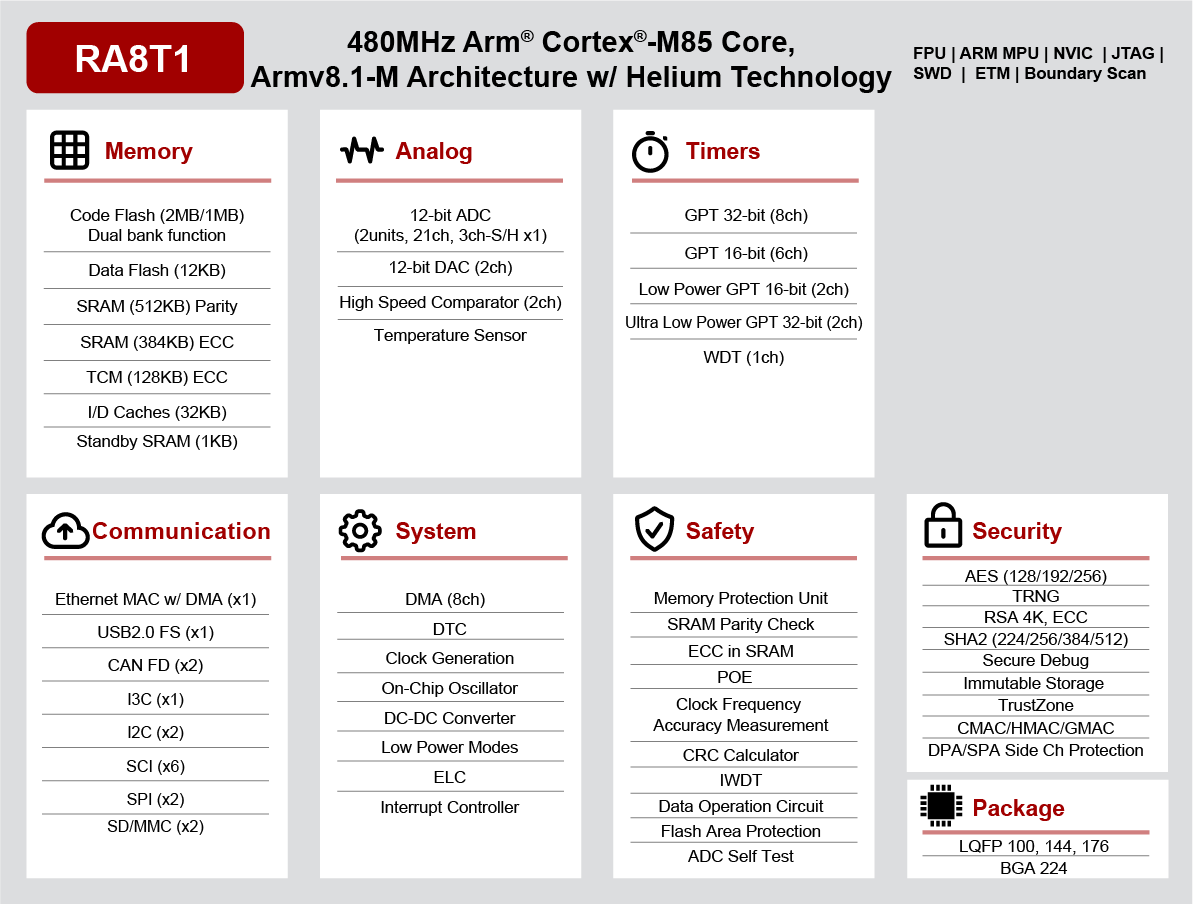

Renesas Electronics RA8T1微控制器具有高性能480MHz Arm ®Cortex®-M85内核，采用Helium™ 技术。 Renesas ElectronicsRA8T1具有高达2MB代码闪存（带双组、背景和SWAP操作）、12KB数据闪存，以及1MBSRAM（带奇偶校验/ECC）。 此微控制器具有高度集成功能，包括以太网MAC控制器、USB2.0全速、CANFD、SDHI、I3C和高级模拟特性。此外，它还集成了Renesas安全IP（带加密加速器）、密钥管理支持、篡改检测和功率分析电阻，搭配ArmTrustZone提供集成的安全元件功能。
*附件：RA8T1系列数据手册.pdf
*附件：硬件用户手册 ra8t1.pdf

特性

• Arm Cortex-M85内核（采用Helium技术）
• Armv8.1-M架构配置文件
• Armv8-M安全扩展
• 最高工作频率：480MHz
• 内存保护单元 (ARM MPU)
• 受保护存储器系统架构（PMSAv8）
• 安全MPU (MPU_S)：8个区域
• 非安全MPU (MPU_NS)：8个区域
• SysTick定时器
• 嵌入两个Systick定时器：安全和非安全实例
• 由CPUCLK或MOCO除以8驱动
• CoreSight™ ETM-M85
• 存储器
  • 高达2 MB的代码闪存
  • 12 KB数据闪存（100,000个编程/擦除 (P/E) 周期）
  • 1MB SRAM，包括128KB TCM
• 工作结温：-40°C至+125°C
• 封装
  • 100引脚LQFP（14mm×14mm，0.5mm脚距）
  • 144引脚LQFP（20mm×20mm，0.5mm脚距）
  • 176引脚LQFP（24mm×24mm，0.5mm脚距）
  • 224引脚BGA（13mm×13mm，0.8mm脚距）
    • 连接性
  • 6个串行通信接口 (SCI)，频率高达60Mbps
  • 异步接口
  • 8位时钟同步接口
  • 智能卡接口
  • 简单IIC
  • 简单SPI
  • 曼彻斯特编码（SCI0）
  • 简单LIN (SC0、SCI1)
  • 2个I^2^C总线接口（IIC）
  • I3C总线接口 (I3C)
  • 2个串行外设接口 (SPI)，频率高达60Mbps
  • USB 2.0全速模块 (USBFS)
  • 2个具有灵活数据速率的CAN (CANFD)
  • 以太网MAC/DMA控制器 (ETHERC/EDMAC)
  • 2个SD/MMC主机接口 (SDHI)
• 工作电压
  • VCC ：1.68V至3.6V
  • VCC2 ：1.65V至3.6V

应用

• 高性能工业自动化系统
• 嵌入式控制应用
• 具有以太网连接的网络设备
• 具有加密特性的安全通信系统

应用笔记

• 应用笔记：用于Renesas灵活电机控制系列的双永久磁同步电机的无传感器矢量控制
• 应用笔记：用于永磁同步电机的矢量控制，带用于Renesas灵活电机控制系列的霍尔传感器
• 应用笔记：基于霍尔传感器的永磁同步电机120度导通控制
• 应用笔记：无传感器120度传导对永磁同步电机进行控制
• 应用笔记：用于永磁同步电机的无传感器矢量控制
• 应用笔记：用于永磁同步电机的无传感器矢量控制 - 1分流电流检测
• 应用笔记：用于带编码器的永磁同步电机的矢量控制 - AB增量型编码器
• 应用笔记：用于带电感传感器的永磁同步电机的矢量控制
• 应用笔记：RA8T1组高温运行上的注释
• 应用笔记：RA8内存架构、配置和拓扑入门
• 应用笔记：RA8 MCU性能卓越，采用Arm® CortexM85内核（带HelaButton™）
• 应用笔记：RA8快速设计指南

Renesas Electronics RA8T1评估板

Renesas Electronics RA8T1评估板设计用于电机控制应用，采用RA8T1MCU。RenesasElectronics RA8T1与兼容逆变器板配对时可实现无缝电机控制，简化RA8T1评估的实施。此外，该板支持独立评估RA8T1MCU。为了提高电机控制评估和调试期间的安全性，通过集成支持的通信板实现与PC的电气隔离。

特性

• 与电机控制开发支持工具Renesas Motor Workbench兼容
• 配备板载调试器电路
• 支持双电机控制
• 2个Pmod连接器
• RJ45连接器
• USB2.0 FS连接器 (Type-C)
• microSD卡连接器
• 应用包括无刷DC电机解决方案

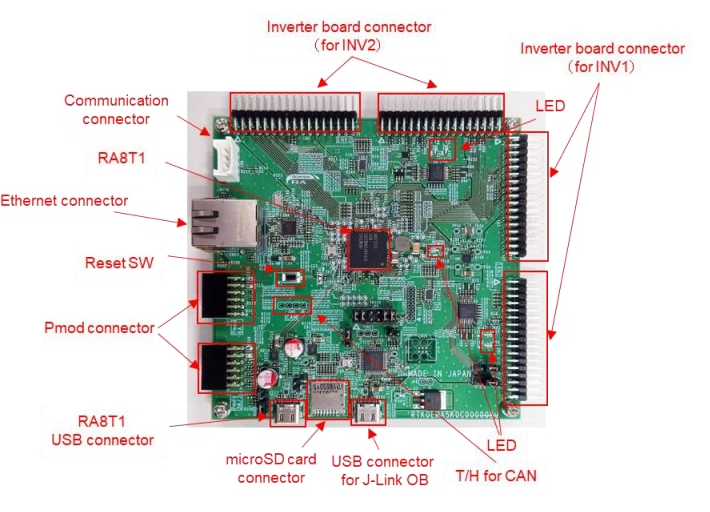

板布局

原理图，BOM文件下载：*附件：用户手册-motor.pdf
