DLPC3478 适用于DLP3010LC数字微镜器件的显示和光控

DLPC3478 显示和光控制器为 DLP3010LC 数字微镜器件 (DMD) 的可靠运行提供支持，适用于视频显示和光控制应用。DLPC3478 控制器提供了连接用户电子产品和 DMD 的便捷接口，以高速、精确且高效地显示视频和控制光图形。

数据表：*附件：DLPC3478 显示和光控制器 数据表.pdf

特性

• 光控制特性：
  • 针对机器视觉和数码曝光进行了优化的图形显示
  • 灵活的内部 (1D) 和外部 (2D) 图形流模式
    • 可编程曝光时间
    • 高达 2500Hz（1 位）和 360 Hz（8 位）的高速图形速率
  • 可编程 2D 静态图形
  • 内部图形流模式支持简化的系统设计
    • 不再需要视频接口
    • 通过闪存存储超过 1000 个图形
  • 用于实现摄像头或传感器同步的灵活触发器信号
    • 一个可配置输入触发器
    • 两个可配置输入触发器
• 显示特性
  • 最高支持 720p 的输入图像大小
  • 输入帧速率高达 120Hz
  • 24 位，输入像素接口支持：
    • 并行或 BT656，接口协议
    • 像素时钟高达 155 MHz
  • 图像处理 - IntelliBright™ 算法、图像大小调整、1D 梯形校正、可编程去伽马校正
• 系统特性:
  • 器件配置的 I^2^C 控制
  • 可编程 Splash 屏幕
  • 可编程 LED 电流控制
  • 断电时自动实现 DMD 停放

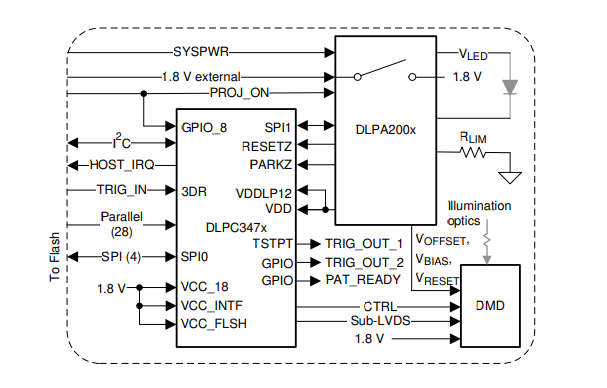

系统框图

封装与尺寸

DLPC3478采用NFBGA（201）封装，尺寸为13.00mm×13.00mm。

接口与存储器

1. 接口 ：DLPC3478提供多种接口选项，以满足不同应用需求。
2. 存储器 ：数据表显示最大闪存大小为16MB，但有信息表明兼容器件列表中列出了32MB器件，实际使用情况可能支持更大的闪存大小。

应用

DLPC3478显示和光控制器适用于多种应用，包括但不限于：

1. 电池供电的移动式附件高清投影仪。
2. 嵌入式投影（如笔记本电脑、便携式计算机、平板电脑等）。
3. 3D扫描仪：3D相机、3D重建、AR/VR、牙科扫描仪等。
4. 3D机器视觉：机器人学、计量学、在线检测（AOI）等。
5. 智能显示设备，如智能手机、增强现实眼镜、智能家居显示等。
