DLP7000 0.7英寸XGA DLP®数字微镜器数据手册

DLP7000 XGA 芯片组是 DLP^®^ Discovery™4100 平台的一部分，用于实现高分辨率、高性能的空间照明调制。0.7 XGA 芯片组的基础是一款数字微镜器件 (DMD) DLP7000，这款器件是目前 DLP 系列产品组合中模式速率最快的一款。DLP Discovery 4100 平台还提供带有随机行寻址的最高级独立微镜控制。除了采用密封封装外，DLP7000 具有独特的功能和价值，非常适合支持各种工业、医疗和高级显示 应用。

除了 DLP7000 DMD 外，0.7XGA 芯片组还包括以下组件：

• DLPC410 控制器，专用于 32000Hz（1 位二进制）和 4000Hz（8 位灰度）以上的高速图形速率
• 一个 DLPR410（DLP Discovery 4100 配置 PROM）
• 一个 DLPA200（DMD 微镜驱动器）

DLP7000 需要与芯片组的其他元件结合使用才能实现可靠功能和操作。一套专用的芯片组能够使开发人员更加轻松地访问 DMD 并使用高速而独立的微镜控制。

DLP7000 是一款数控微光机电系统 (MEMS) 空间照明调制器 (SLM)。当与适当的光系统成对使用时，DLP7000 能够可用于调制进入光的振幅、方向和/或相位。

电子方面，DLP7000 由 1 位 CMOS 内存单元的两维阵列组成，其组织结构为 1024 内存单元列乘以 768 内存单元行的栅格。CMOS 存储器阵列通过两条 16 位低压差分信令 (LVDS) 双倍数据速率 (DDR) 总线逐行进行寻址。寻址由一个串行控制总线处理。特定的 CMOS 存储器访问协议由 DLPC410 数字控制器处理。

数据表：*附件：DLP7000 0.7英寸XGA DLP®数字微镜器件数据手册.pdf

特性

• 0.7 英寸对角线微镜阵列
  • 1024 × 768 铝制微米级微镜阵列
  • 13.68µm 微镜间距
  • ±12° 微镜倾斜角（相对于平面）
  • 设计用于角落照明
• 用于可见光（400nm 至 700nm）：
  • 窗透射率为 97%（单通，两个窗面）
  • 微镜反射率为 88%
  • 阵列衍射效率为 86%
  • 阵列填充系数为 92%
• 两条 16 位低电压差分信令 (LVDS) 双倍数据速率 (DDR) 输入数据总线
• 输入数据时钟速率高达 400MHz
• 40.64mm × 31.75mm × 6.0mm 封装
• 密封封装

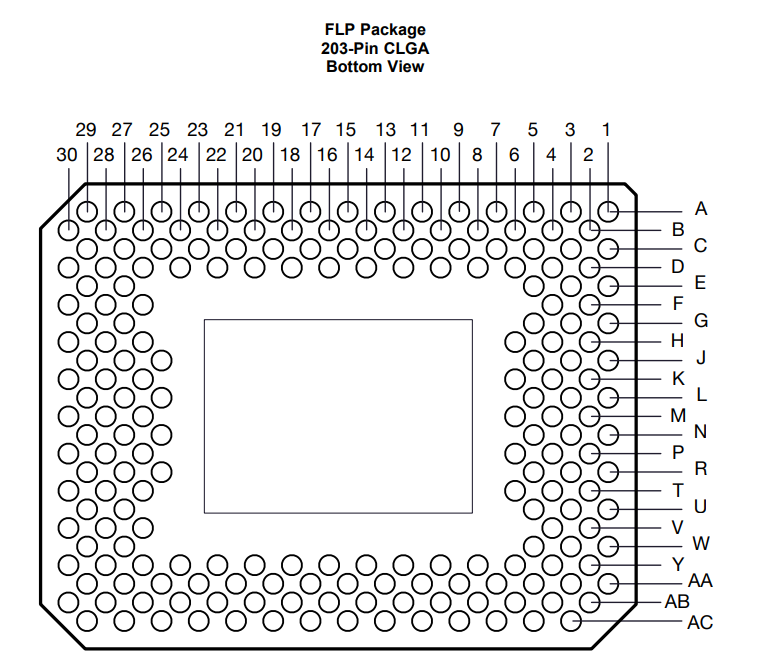

  引脚图

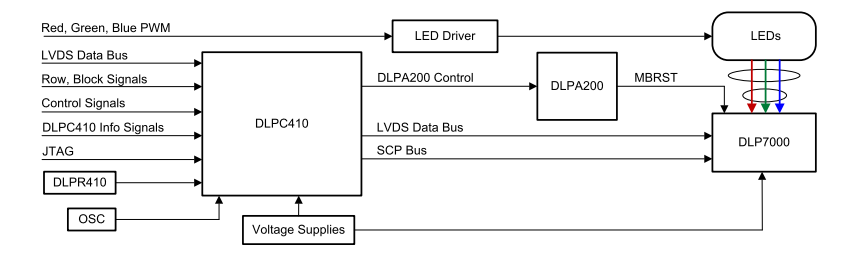

应用图

产品优势

• 高性能 ：作为DLP系列产品中模式速率最快的一款，DLP7000能够支持高分辨率和高性能的空间照明调制。
• 灵活性 ：通过DLP Discovery 4100平台提供的随机行寻址功能，可以实现更灵活的微镜控制。
• 可靠性 ：采用密封封装，提高了产品的可靠性和使用寿命。

应用领域

DLP7000 DLP®0.7 XGA 2x LVDS A型DMD广泛应用于各种工业、医疗和高级显示应用中，包括但不限于：

• 工业 ：数字成像印刷、激光打标、LCD和OLED修复、计算机直接制版打印机、SLA 3D打印机、适用于机器视觉和工厂自动化的3D扫描仪、平板印刷等。
• 医疗 ：光照治疗设备、眼科设备、直接制造、高光谱成像、3D生物识别、共焦显微镜等。
• 显示 ：3D成像显微镜、自适应照明、增强现实和信息覆盖等。
