Made with KiCad（十六）：全志RISC-V 64 SoC F133/D1s开发

“全志F133是首款基于RISC-V架构的F系列处理器，F133是一款64bit处理器，性能比以往的F系列芯片有很大的提升。”

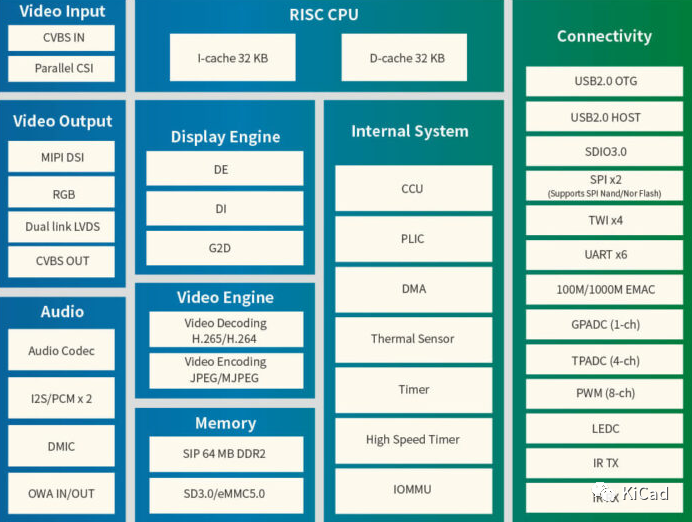

概览 全志D1s，又名 F133，它是早些时候和支持 Linux 的开发板一起推出的全志D1 RISC-V 处理器的低成本版，它和D1的主要区别在于D1s内置的RAM是 64MB DDR2。 除了内置 RAM不同外，全志 D1s 具有的许多功能与 D1 RISC-V SoC 都相同，不过它去掉了 HDMI 输出和 HiFi 4 音频 DSP。此外，全志还对 IO 进行了一些调整，减少了一个 I2S 音频接口和通用 ADC。

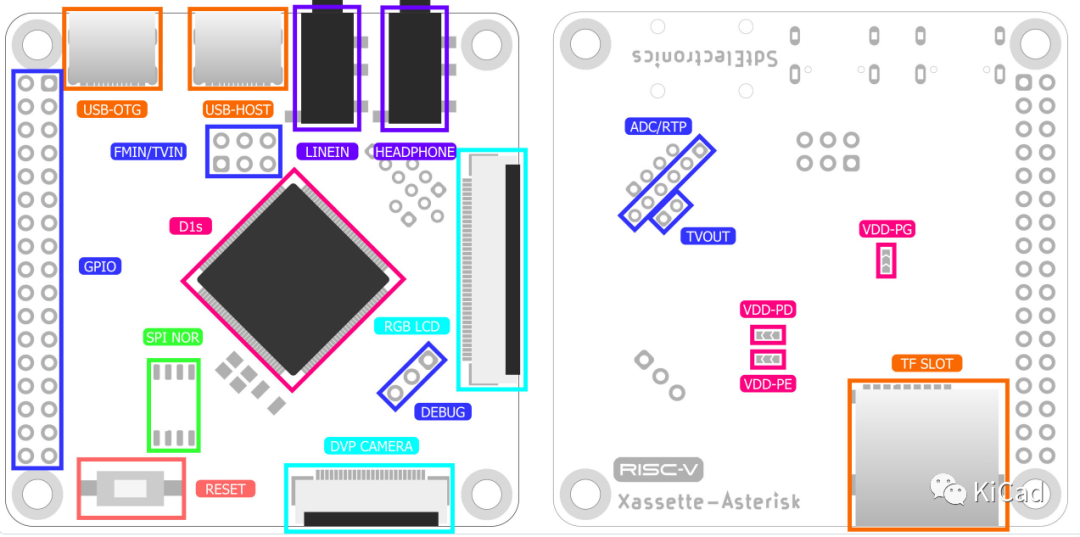

功能

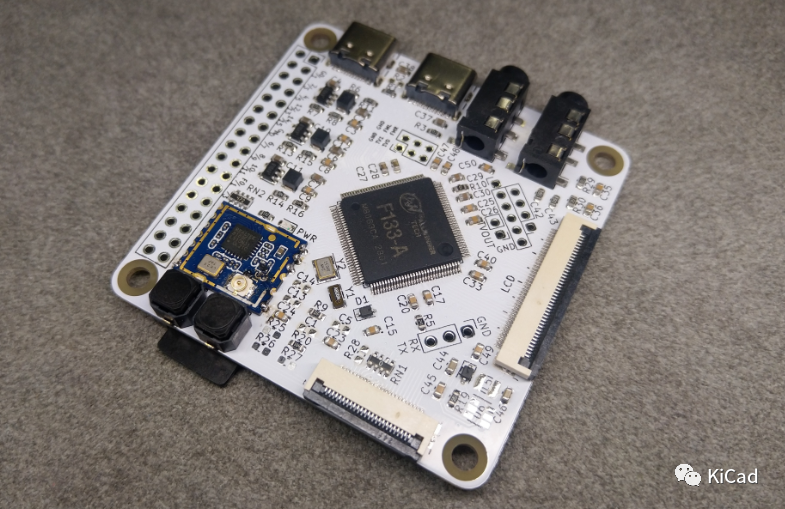

在紧凑的 56*56mm 2 层板中引出了所有 IO，包括模拟外设

配备标准接口，包括 USB、micro SD、LCD、Line-in 和耳机

经过优化的元件排列，适合在热板上焊接

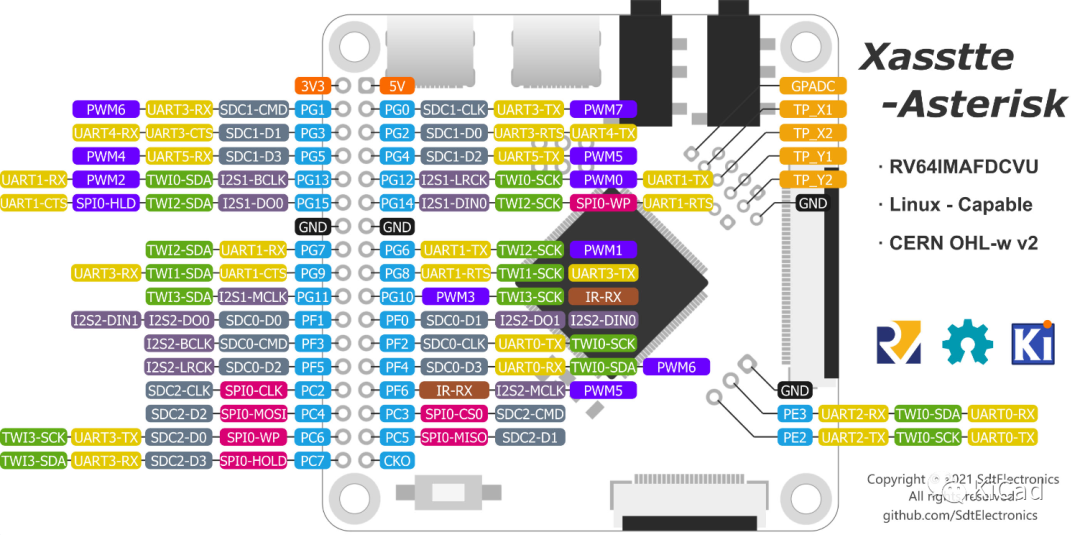

引脚引出

License

CERN OHL-w v2

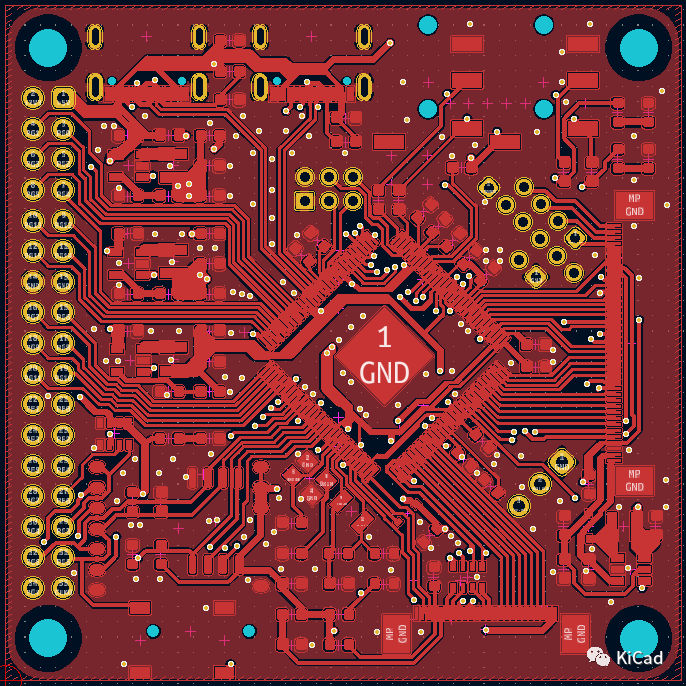

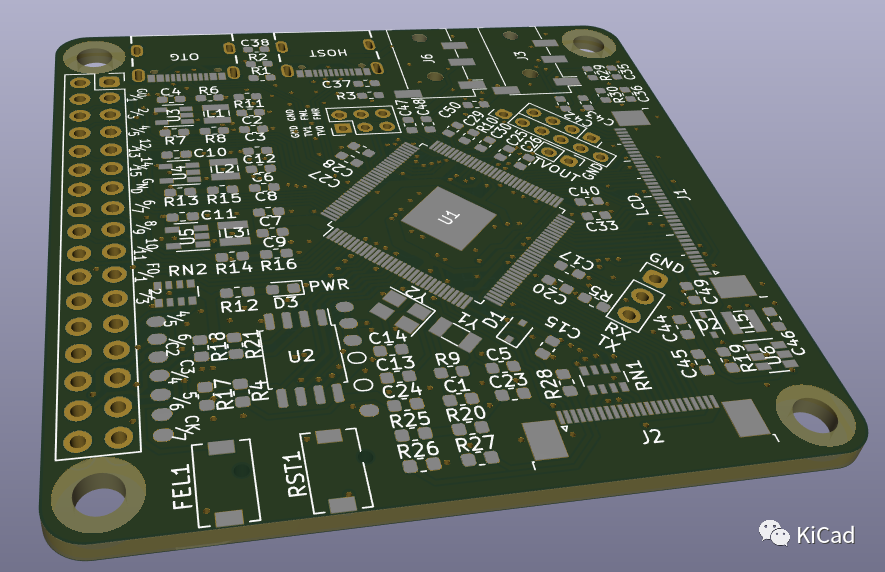

原理图 & PCB

仓库 & 下载

可以在Github中获取开源仓库： https://github.com/SdtElectronics/Xassette-Asterisk
