新能源叉车电机控制解决方案：芯海科技CS32F10

相较于传统内燃叉车，新能源叉车在性能上实现了显著提升。它具有能量转换效率高、噪声低、无废气排放、控制便捷等显著优点，同时体积小巧、灵活易操作，特别适用于对环境条件要求较高的场所，如车间、仓库、自动仓储系统以及大型超市等。

新能源叉车的电机技术

为了确保叉车的高安全、高强度和低能耗性能，新能源叉车对驱动电机及控制系统提出了极高要求，以实现高精度的感知操控、适应各种温度环境以及低功耗运行模式。

目前市场上新能源叉车的驱动电机及控制系统种类繁多，主要包括直流电机、异步电机、永磁同步电机和开关磁阻电机等。其中，永磁同步电机凭借其卓越的综合性能脱颖而出，成为新能源叉车驱动电机的首选。在相同质量和体积下，永磁同步电机能提供最大的动力输出和加速度。

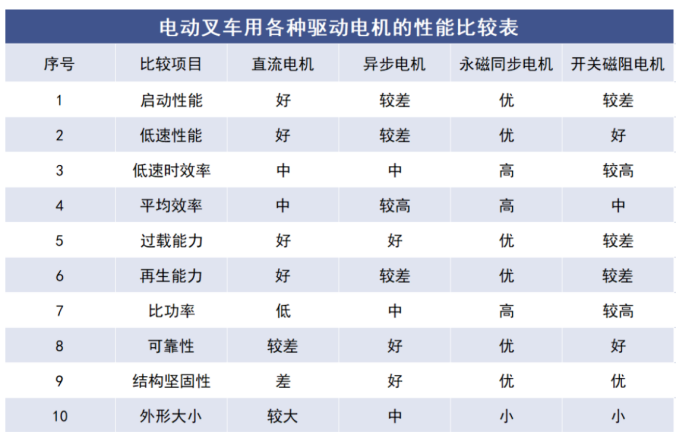

新能源叉车的各种驱动电机性能比较表

永磁同步电机以其高效率、大扭矩和长寿命等特点著称，采用弦波矢量（FOC）控制方式，实现高性能、高可靠性。然而，其控制方式相对复杂，需要精确了解电机的转子位置和机制。通常通过位置传感器（如霍尔、编码器、旋变等）来获取这些信息。

叉车电机驱动需根据负载变化调整速度，因此反馈控制机制至关重要。为实现良好的动态扭矩响应和速度控制，正弦驱动中采用了矢量控制技术（也称磁场定向控制或FOC）。

弦波矢量（FOC）控制原理框图

CS32F103的应用优势

为满足新能源叉车永磁同步电机的设计需求，芯海科技推出了基于高性能MCU CS32F103系列芯片的控制解决方案。该方案通过内置高精度ADC采集电机相电流，并经过一系列变换得到控制电机扭矩和磁场的电流量。结合位置传感器获取的角度和转速信息，通过矢量控制算法实现对电机的精准控制。

CS32F103具备丰富的硬件资源，包括高性能M3内核、大容量存储、标准通信接口以及多种低功耗节能模式等，能够满足苛刻的极端应用环境要求，并确保叉车在低功耗条件下正常运行。

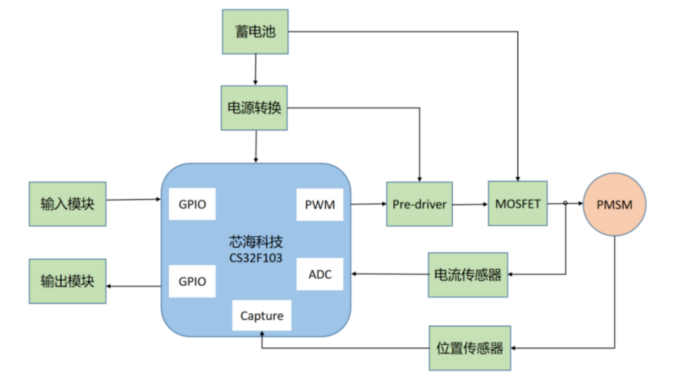

永磁同步电机控制系统硬件框图

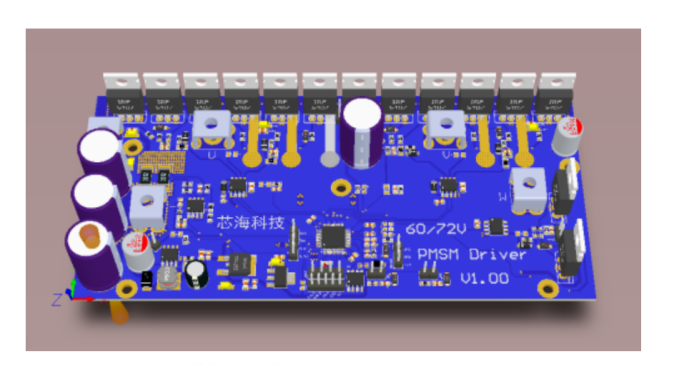

芯海科技新能源叉车电机控制器DEMO

CS32F103采用高性能M3内核，最高工作频率为72MHz，嵌入128K Byte flash和20K Byte SRAM，提供标准的通信接口（I2C、SPI、USART），2路12Bit ADC、3个通用16位定时器、1个PWM高级定时器、1个USB接口和1个CAN接口。提供包括涵盖48引脚到100引脚的多种封装，适用于电机控制、工业自动化、仪器仪表、医疗、消费电子、汽车电子等应用领域。

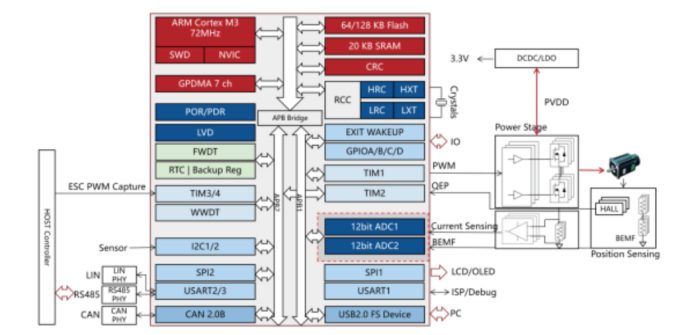

芯海科技CS32F103产品框图

CS32F103的供电电压为2.0V至3.6V，工作温度范围涵盖-40℃至+105℃，结温达125℃，满足苛刻的极端应用环境下，在规定范围内电压、电流、温度及器件保护等方面，实现开机和工作状态的全系统检测，确保叉车正常运行。

此外，CS32F103还具备支持睡眠模式、停机模式、待机模式等三种低功耗的节能模式，可以在低功耗要求、短启动时间和多种唤醒事件之间达到最佳的平衡，保证新能源叉车的低功耗应用。

CS32F103的开发生态

CS32F103系列凭借高度集成特性，支持终端应用根据具体需求开发电机控制的定制算法，可以使电机驱动器更好地管理电机故障检测等关键功能，同时实施保护机制，从而提高系统可靠性。

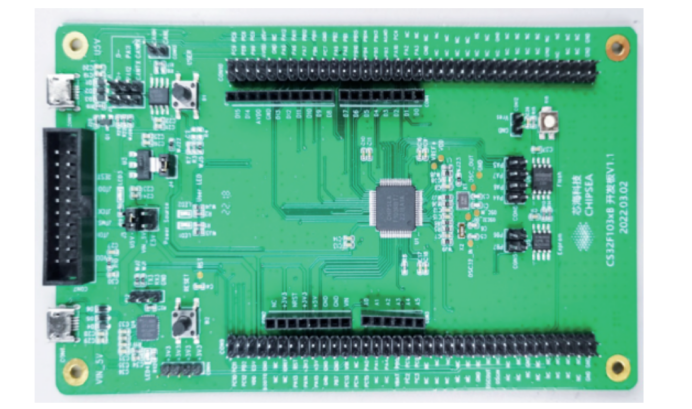

EVB-32F103系列开发板

在开发生态方面，CS32F103支持多种集成开发环境，提供开发板和在线调试工具，以及高效的烧录工具软件，帮助客户快速实现电机控制器的硬件配置。同时，芯海科技还提供全面的产品SDK开发包和固件版本管理系统，方便用户工程师进行快速移植开发和安全分发固件。

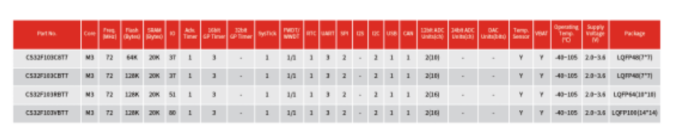

CS32F103系列的型号列表

CS32F103系列芯片以其卓越的性能和丰富的资源，为新能源叉车永磁同步电机的控制提供了高效可靠的解决方案，助力叉车行业迈向更加绿色、智能的未来。
