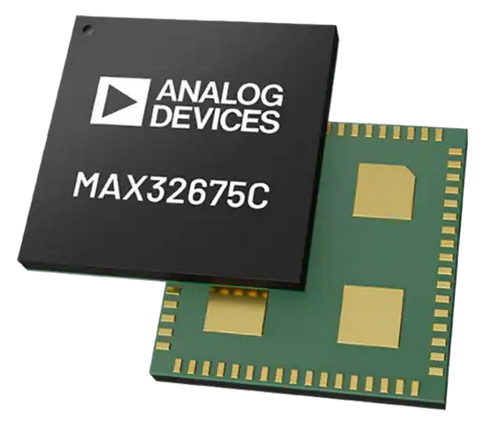

MAX32675C超低功耗Arm® Cortex®-M4F MCU

Analog Devices MAX32675C超低功耗Arm® Cortex®-M4F MCU是高度集成的混合信号微控制器，适用于工业应用，特别适用于4mA至20mA环路供电传感器和发射器。该MCU基于带浮点单元(FPU)的超低功耗Arm Cortex- M4，包括384KB（376KB用户）闪存和160KBSRAM。在整个闪存、SRAM和缓存上实现纠错编码(ECC)，能够实现单错校正和双错检测(SEC-DED)，确保为要求苛刻的应用提供超可靠的代码执行。

*附件：MAX32675C超低功耗Arm® Cortex®-M4F MCU.pdf

模拟前端（AFE）集成有低功耗HART调制解调器，可通过电流环路与工业传感器进行双向数字数据传输，实现配置和诊断功能。该AFE还提供两个12通道Δ-Σ模数转换器（ADC），其功能和规格针对精密传感器测量进行了优化。每个Δ-Σ ADC都可以将外部模拟信号以及系统温度进行数字化处理。每个ADC之前都有一个增益为1x至128x的PGA。ADC输出可以从整数动态转换为单精度浮点格式。还包含一个12位数模转换器。ADI MAX32675C MCU还具有强大的安全特性，包括AES引擎和持久密钥存储。

特性

• 带FPU的12 MHz Arm Cortex-M4
• 闪存：384KB（用户可用376KB）
• 160KB SRAM（启用ECC时为128KB），可选择保留在低功耗模式
• TA =+85°C时的有源电流（I DD_ ACTS ）≤2.1mA，非常适合用于4mA至20mA电流检测环路
• 典型 启动电流（IDD_STRT ）：1.02mA
• 备份模式下全内存保持 电流（IDD_FBKUS ）：375μA
• 集成Hart调制解调器
• 2个Δ-Σ模数转换器
  • 12个通道，可分配给任一ADC
  • 灵活的分辨率和采样率，24位，高达0.4ksps
• 12位数模转换器
• 内部基准
• 8通道标准DMA控制器
  • 数字外设
  • 多达2个SPI接口
  • 多达3个^I2C^接口
  • 多达3个4线UART
  • 多达1个4线低功耗UART（LPUART）
• 高达36 个 GPIO
• 定时器
  • 4个32位定时器
  • 2个32位低功耗定时器（LPTMR）
  • 2个窗口化看门狗计时器
• 可靠的安全性和可靠性
  • UART ROM引导加载程序
  • AES 128/192/256硬件加速引擎
  • 持久密钥存储
  • 32位CRC加速引擎
  • 宽工作温度范围：-40 °C至+105 °C

应用

• 4mA至20mA工业传感器和发射器
• 工业压力、温度、流量和液位传感器/发射器
• 医用压力、温度和流量传感器

简化框图
