前言

在前几篇文章中，小编已经带大家认识了MCX N23系列以及FRDM-MCXN236评估板。

1.隆重介绍MCX N家族又一颗新星！

2.FRDM-MCXN236惊喜上线

今天小编将给大家揭秘MCX N系列在电源管理方面的卓越性能。电源管理对于硬件设计的优化以及低功耗应用的实现至关重要，因此，深入了解MCX N系列的电源管理机制对于开发者而言意义非凡。同时小编也列举了一些硬件设计时的注意事项，本篇文章适用于MCX N94/54以及MCX N23系列MCU。

电源架构

图1展示了MCX N系列的电源域以及供电电压。

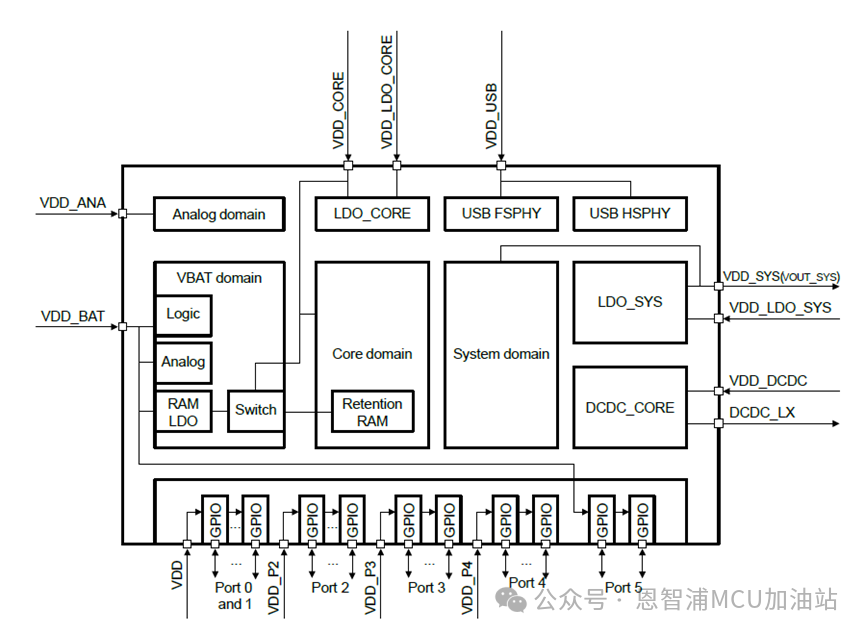

图1.MCX N系列的电源域和供电电压

从图1中可以看出，MCX N系列有8个独立的电源域，下表中列出了这些电源域以及它们支持的供电电压范围。

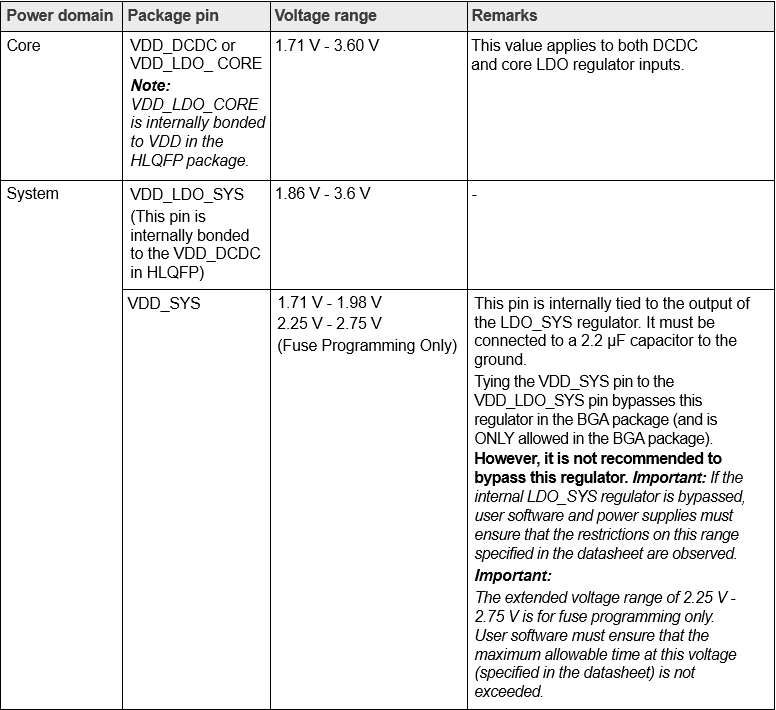

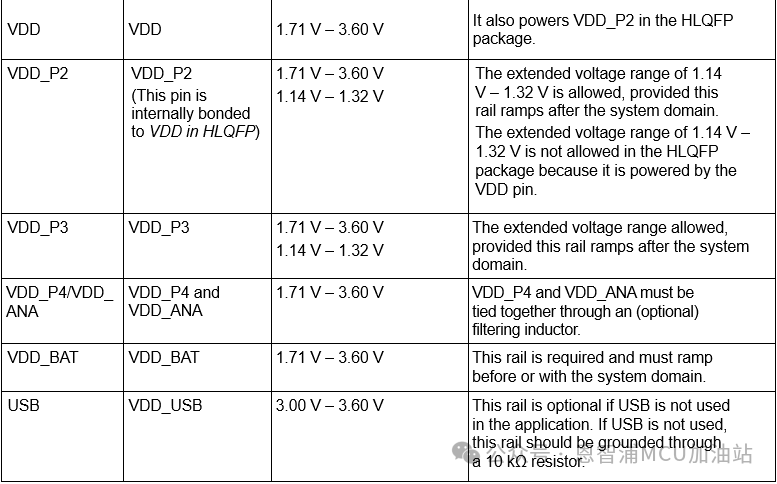

Table 1. Power domain operatingrequirements

小编在这里提醒大家在进行硬件设计的时候，一定要严格按照表1中的要求来进行，尤其是对于HLQFP100封装，因为在这个封装上，有一些电源引脚是内部连接在一起的，并没引出来。

电源配置

从表1中可以看出不同的电源域可能支持不同的供电电压，这里小编给介绍一下MCX N系列微控制器支持的两种基本的电源配置：单电源供电配置和混合电源供电配置。

3.1单电源供电配置

单电源供电配置顾名思义就是使用单个电源对整个系统供电，如图2所示，整个系统使用3.3V来供电。

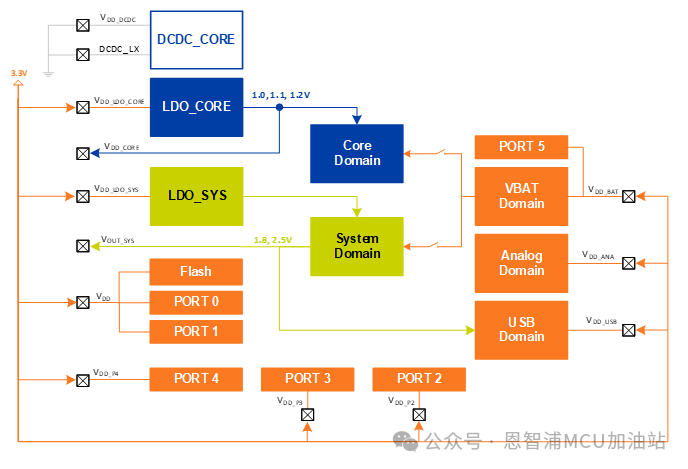

图2.MCX N系列的单电源供电配置

3.2混合电源供电配置

除了单电源供电配置之外，MCX N系列还支持混合电源供电配置，如图3所示，请注意混合电源供电配置可以有多种配置情况，图3只是展示了其中的一种，此配置中使用了内部的DCDC来给Core Domain供电，这是一种power-efficient配置。

图3.MCX N系列的混合电源供电配置

不管是哪种供电配置，我们都可以使用内部的DCDC或者LDO_CORE给Core domain供电，使用VDD_DCDC引脚来给DCDC_CORE供电，使用VDD_LDO_CORE引脚来给LDO_CORE供电，也可以同时给VDD_DCDC和VDD_LDO_CORE供电，然后通过软件配置SPC_CNTRL寄存器来控制是使用DCDC模式还是CORE LDO模式：

如果使用DCDC模式, VDD_DCDC必须要供电。对于带有独立的VDD_LDO_CORE引脚的封装，VDD_LDO_CORE引脚可以直接和VDD_CORE引脚连接在一起。对于那些将VDD_LDO_CORE和VDD在内部连接在一起的封装，则不需要将VDD_LDO_CORE和VDD_CORE连接在一起。另外，DCDC_LX必须通过电感连接到VDD_CORE引脚。

如果使用CORELDO，则VDD_LDO_CORE必须要供电。对于有独立的VDD_DCDC引脚的封装（BGA），可以将VDD_DCDC和DCDC_LX通过一个10K电阻连接到地，同时也需要配置软件来关闭DCDC。对于那些将VDD_DCDC和VDD_LDO_SYS内部连接在一起的封装（HLQFP100）, 关闭DCDC时，则需要将DCDC_LX浮空，而不能将VDD_DCDC和DCDC_LX通过10K电阻连接到地，因为System LDO仍需要工作。

如果不使用USB模块，则VDD_USB引脚不需要供电，可以将VDD_USB引脚通过10K电阻连接到地。

对于单电源供电配置，如果要使用烧写Fuse的功能，则必须要确保VDD_LDO_SYS的电压不低于2.75V。另外如果电压低于1.95V，SystemLDO处于bypass模式，此时必须要通过VDD_SYS给System Domain供电，并且软件需要关闭System LDO。

此外，MCX N系列也有上电顺序的要求：

VDD_P2, VDD_P3, VDD_P4的供电必须满足：

-对于单电源供电配置，和VDD短接在一起

-对于混合电源供电配置，必须在VDD_SYS之后上电

VDD_CORE 必须在VDD之后上电

VDD_P4必须和VDD_ANA使用相同的电压

VDD_BAT必须在VDD_SYS之前或者和VDD_SYS同时上电

关于更多MCX N系列的电源管理相关内容，大家可以参考:

UG10092(MCX Nx4x Hardware Design Guide)

MCX Nx4x RM和MCXN23x RM.
